A hüdrauliline jõuseadereservuaar ei ole ainult õlimahuti. See toetab vedeliku säilitamist, tagasivoolu juhtimist, õhu vabastamist, soojusülekannet, saastetõrjet ja juurdepääsu teenusele. Kui paak valitakse ainult selle välismõõtmete või mugava nimimahu järgi, võib jõuallikat olla keeruline kasutusele võtta ja raskem hooldada.
See juhend annab OEM-i inseneridele ja seadmete ostjatele praktilise viisi reservuaarinõuete ülevaatamiseks enne hüdraulilise jõuseadme hinnapakkumise taotlemist. See ei soodusta universaalset paagi ja pumba suhet. Õige konstruktsioon sõltub vooluringist, töötsüklist, vedelikust, paigaldusruumist ja töökeskkonnast.
Mahuti tuleks määratleda pärast seda, kui on aru saadud hüdroahelast. Alustage täiturmehhanismidest, ventiilidest, pumba paigutusest, tööjärjestusest ja eeldatavast tagasivoolust. Ahel, mis liigutab silindrit perioodiliselt, omab teistsuguseid reservuaarinõudeid kui süsteemil, mis töötab pidevalt või kasutab korraga mitut täiturmehhanismi.
Enne paagi valimist koguge järgmine teave:
See teave muutub "Mitu liitrit me vajame?" Kasulikumasse inseneriküsimusse: kuidas peab reservuaar kogu töötsükli jooksul käituma?
Paagi välismõõtmed või nimesildi maht ei räägi kogu lugu. Osa paagi mahust võib olla vajalik paisutamiseks, tagasivoolu vaigistamiseks, imikatteks ja ohutuks töötasemeks. Seetõttu erineb kasutatav töömaht kogu geomeetrilisest mahust.
Disainiülevaatus peaks määratlema:
- Normaalne õlitase
- Minimaalne tase pumba usaldusväärseks imemiseks
- Maksimaalne täitetase
- Ruumi soojuspaisumiseks
- Vaba maht õhu väljalaskmiseks ja tagasivooluks
- Juurdepääs kanalisatsioonile ja puhastamisele
Pump ei tohiks tõmmata tasemelt, mis võimaldab õhul siseneda imemistorusse. Samas ei tohiks reservuaari nii kõrgele täita, et paisumine või tagasilöömine tekitaks teisejärgulise probleemi. Lõplikud tasemed tuleb määrata tegelike vedeliku ja masina tingimuste jaoks.
Tagastatav õli võib reservuaari siseneda kiiruse, kuumuse ja kaasavõetud õhuga. Kui tagasivooluava on imemisavale liiga lähedal, võib pump saada halvasti õhutatud vedelikku enne, kui paak on jõudnud õhku eraldada ja voolu vaigistada.
Heli paigutus arvestab:
Eesmärk ei ole lihtsalt paaki suuremaks muuta. Selle eesmärk on luua kontrollitud tee tagasivoolust imemiseni, et vedelik saaks kaasa võetud õhu vabastada ja settida enne, kui pump seda uuesti kasutab.
Pumba imemine väärib oma disainikontrolli. Imitoru peaks olema lühike ja otsene, kus paigaldus võimaldab, sobiva läbimõõduga ja paigutusega, mis väldib tarbetuid piiranguid. Teravad suunamuutused, halb sisselaskeava või alamõõduline ühendus võib tekitada probleeme isegi siis, kui paagi nimimaht tundub piisav.
Kontrollige seost:
- Pumba sisselaskeava asukoht
- Minimaalne õlitase
- Imitoru läbimõõt ja pikkus
- Sisselaskefiltri paigutus, kui seda kasutatakse
- Juurdepääs hooldusele pumba ümber
- Paagi tühjendus- ja puhastusasend
Ärge valige imemisseadet ainult sellepärast, et see sobib korpusega. Pumba tootja nõudeid sisselaskeavale ja kogu vooluringi tingimusi tuleb koos kontrollida.
Mahuti võib aidata soojust ümbritsevasse keskkonda üle kanda, kuid see ei ole automaatselt piisav jahuti. Soojuse teke sõltub rõhukadudest, vooluhulgast, tsükli ajast, klapi käitumisest, mootori koormusest ja paigalduskeskkonnast.
OEM-i ülevaatamiseks registreerige, millal süsteem soojust toodab ja kuhu toiteplokk paigaldatakse. Kompaktne korpus soojusallika lähedal võib vajada teistsugust soojuslahendust kui vabas õhus paigaldatud ventileeritav seade.
Õige järjestus on järgmine:
1. Tehke kindlaks tööülesanne.
2. Hinnake, kus võimsus kaob.
3. Vaadake üle paagi pind ja õhu liikumine.
4. Otsustage, kas on vaja täiendavat jahutust.
5. Kontrollige tulemust esindusliku toimingu ajal.
Vältige jahuti lisamist või paagi mahu suurendamist, mõistmata tegelikku soojusallikat. Mahuti on üks osa termilisest disainist, mitte vooluringi tõhususe asendaja.

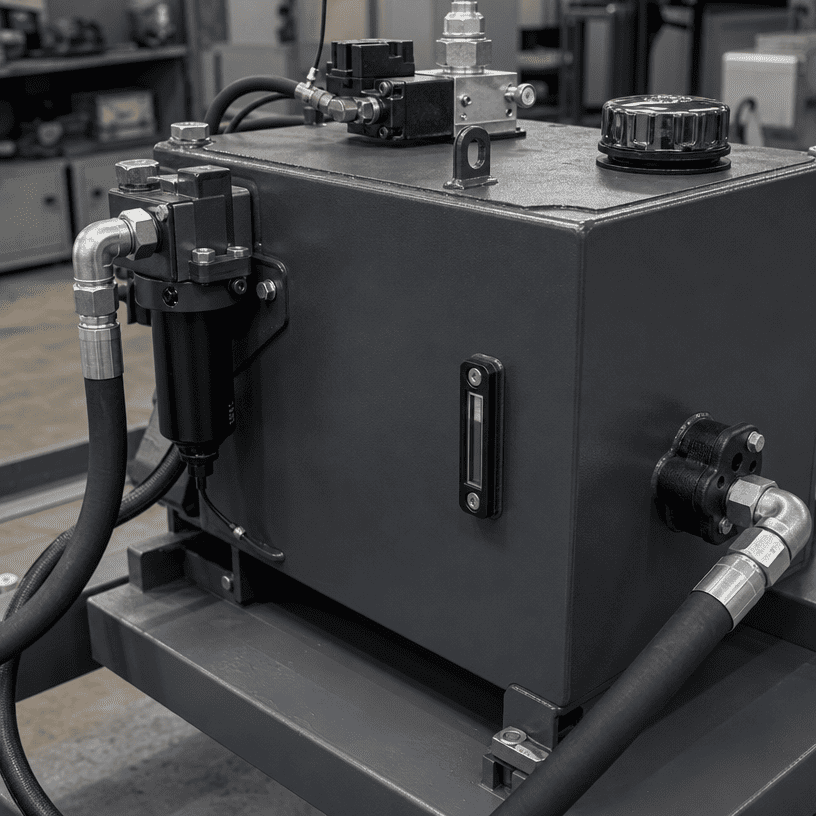

Mahuti konstruktsioon peaks raskendama mustuse ja vee sisenemist ning hooldajatel peaks olema lihtne saaste eemaldamine. Vedeliku puhtust mõjutavad täiteava-õhupuhur, juurdepääsukate, äravoolupunkt ja tagasivoolu filtreerimisseade.
Kasulikud disainiküsimused hõlmavad järgmist:
- Kas täiteava on kaitstud ümbritseva keskkonna eest?
- Kas õhutusseadet saab hooldada ilma jõuallikat lahti võtmata?
- Kas äravool asub madalaimas praktilises kohas?
- Kas paaki saab tühjendada ilma lekkeohtu tekitamata?
- Kas tagasivoolufilter on kontrollimiseks ligipääsetav?
- Kas paagi sisemust saab vajadusel puhastada?
Vastus peaks olema küljenduse joonisel nähtav. Puhta välimusega välimine korpus ei tõesta, et sisemine hooldustee on otstarbekas.

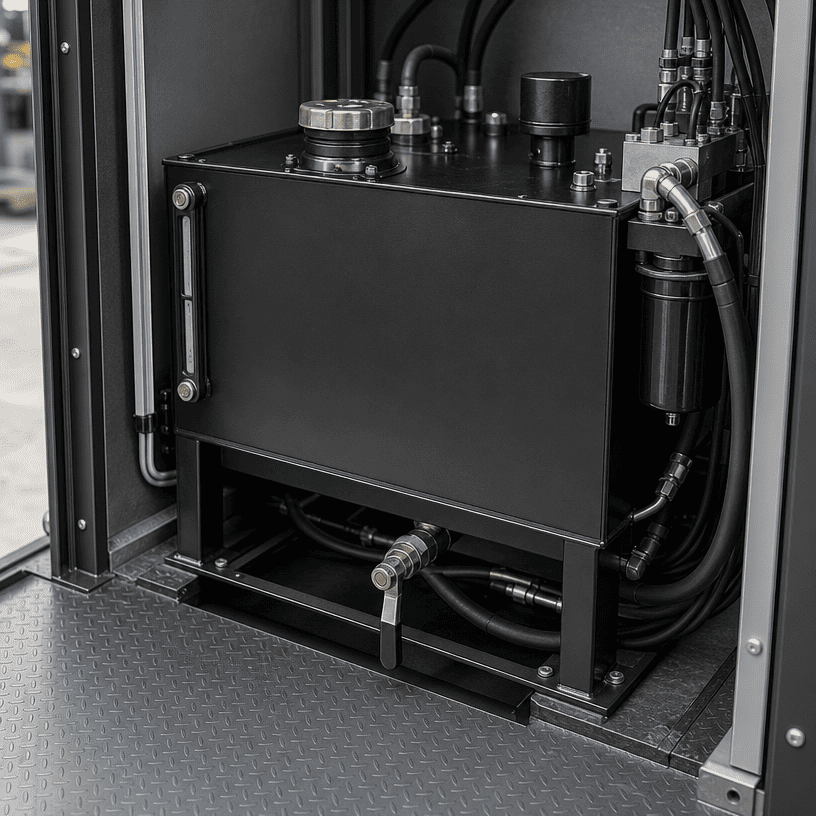

Reservuaarid ebaõnnestuvad sageli pigem integreerimise kui arvutamise etapis. Paak võib sobida nominaalse jalajäljega, kuid olla vastuolus mootori, kollektori, elektrikilbi, haagise raami, kaitse- või tõstepunktiga.
Enne kujunduse kinnitamist vaadake üle:
Kolmemõõtmeline paigutus või mõõtmetega koostujoonis võivad konflikte paljastada varem kui osade loend. Mahuti peab pärast toiteploki paigaldamist olema hooldatav, mitte ainult töölauale ehitatav.
Kasulik hinnapakkumise pakett sisaldab tavaliselt:
Kui mõned väärtused pole teada, märkige need eeldustega täitmise asemel avatud üksusteks. Läbipaistev inseneriülevaade on kiirem kui paagi ümberkujundamine pärast tootmise alustamist.
Pumba vooluhulk on oluline, kuid see ei kirjelda täielikku tagasivoolu mustrit, töötsüklit ega täiturmehhanismi mahtu.
Paak vajab määratletud miinimum- ja maksimumtasemeid, paisumisruumi ja kontrollitud imemistingimusi.
See võib lühendada vedeliku teed ja vähendada õhu vabanemise ja voolu rahunemise võimalust.
Täiteaine, õhutusava, filter või äravooluava, millele ei pääse ohutult ligi, pikendab lõpuks hooldusaega.
Soojusbilanss sõltub kogu hüdroahelast ja paigalduskeskkonnast.
Korpust, pumpa, kollektorit, voolikuid ja elektriosi tuleb kontrollida ühe süsteemina.
Hüdraulilise jõuseadme reservuaari hea suuruse määramine on paigutus ja töötsükli harjutus, mitte mahu oletus. Insener peab koos üle vaatama kasutatava õlitaseme, tagasivoolu eraldamise, pumba imemise, soojusbilansi, saastetõrje ja hoolduse juurdepääsu.
Kohandatud HPU projekti puhul saatke HCIC-le vooluahela teave ja masina liides enne reservuaari mõõtmete lõplikku kinnitamist. See annab projekteerimismeeskonnale parema aluse paagi, pumba, kollektori, filtreerimise ja juhtimiskorralduse valimiseks ühe integreeritud üksusena.
HCIC projekteerib ja toodab hüdrosilindreid, hüdrojõuseadmeid ja nendega seotud hüdrosüsteeme sõidukite, tööstuslike ja insenerirakenduste jaoks. HCIC ametlikud toiteploki ressursid näitavad nii standardset kataloogi teavet kui ka kohandatud HPU tuge.
