Hüdraulilise silindri silindri õhupalliga tõstmine: keskmise löögi rõhu ümbersõidu ja toru turse kohtuekspertiisi tuvastamine

● 2026-10-16 ● - ● Jäta mulle sõnum

I. Keskmise käigu möödaviigu paradoks: miks lõpukorgi testimine ebaõnnestub

Kui välitehnikud kahtlustavad sisemise kolvitihendi riket, tehakse standardse töökoja testi käigus silinder täiskäigul põhjast välja, survestatakse pordis ja kontrollitakse, kas vastaspool on õlivoolus. Ballooniga balloonides annab see test pidevalt valenegatiivseid tulemusi:

positsioon	Kaugus	Puuraugu mõõtmine	Märkus
Aluskork	0 mm	100,02 mm	Nominaalne spetsifikatsioon
Keskmine löök	500 mm	100,48 mm	+0,46 mm paisutustsoon
Peanääre	1000 mm	100,03 mm	Nominaalne spetsifikatsioon

Kunahüdrosilindertünn on mõlemast otsast struktuurselt toestatud raske terasest aluse sepistusega ja keermestatud peaga, püsiv rõngas annab kontsentraate peaaegu eranditult tünni toetamata keskosas.

hydraulic cylinders

II. 4 tünni turse vallandavat algpõhjust

1. Inertsiaalsed kineetilised löögi naelu:Täispööretel graniiti põrkuv ekskavaatorikopp põhjustab hetkelise aeglustusrõhu hüppe, mis ületab süsteemi peamise kaitseklapi pragude piiri, enne kui klapi hoob saab füüsiliselt avaneda.

2. Dekompressioonilained:Suure tonnaažiga hüdraulilistes pressides ja tihendussilindrites vallandab klapi kiire nihutamine akustilise vedeliku dekompressioonilained, mis vasardavad sisemist toru ID-d.

3. Standardile mittevastav torumetallurgia:Kõrge tõmbetugevusega legeerterase (üle 520 MPa) asemel kasutatakse standardseid külmtõmmatud süsinikterasest torusid, millel on madal voolavuspiir (alla 350 MPa).

4. Liigne toru hoonimise kogus: Juba kulunud silindritoru ülelihvimine sügavate kriimujälgede eemaldamiseks vähendab toru järelejäänud seina paksust allapoole minimaalset tehnilist ohutusvaru.

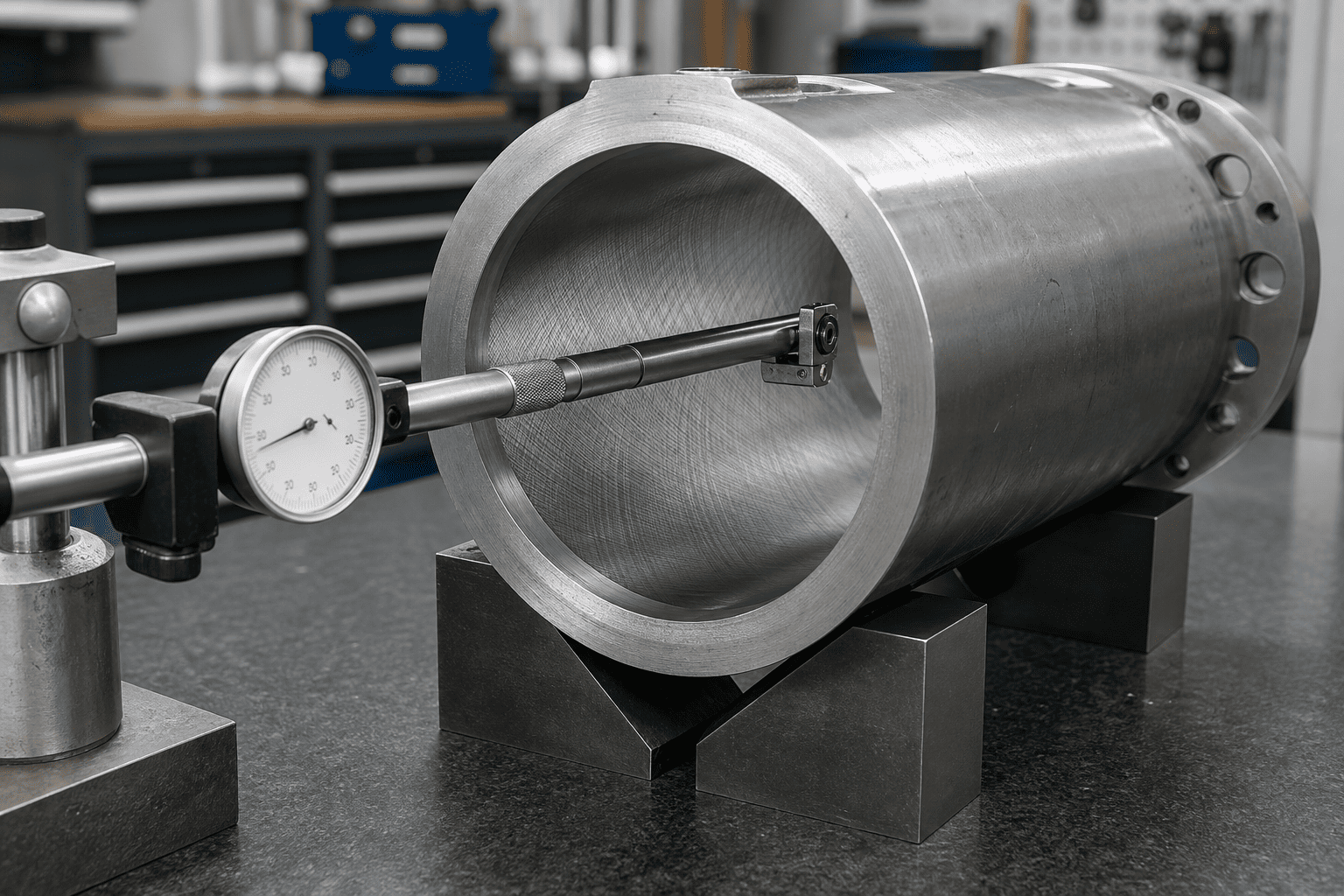

III. Kohtuekspertiisi metroloogia: sihverplaadi puuraugu 10-punktiline kontroll

Tünni õhupallide löömise lõplikuks diagnoosimiseks töökoja rebimise ajal peavad mehaanikud kaardistama sisemise ava geomeetria mitme käiguintervalli lõikes, mitte mõõtma ainult kergesti ligipääsetavaid toruotsi:

hydraulic cylinders

positsioon	Kaugus	Puuraugu mõõtmine	Märkus
Aluskork	0 mm	100,02 mm	Nominaalne spetsifikatsioon
Keskmine löök	500 mm	100,48 mm	+0,46 mm paisutustsoon
Peanääre	1000 mm	100,03 mm	Nominaalne spetsifikatsioon

IV. Kontrolliprotokoll:

Puhastage kõik hüdraulikaõli ja süsiniklaki jäägid toruavast mineraalbensiiniga.
Kalibreerige ülitäpse sihverplaadi avamõõdik või kolmepunktiline sisemine mikromeeter põhirõnga mõõturi suhtes nullini.
Mõõtke siseläbimõõt kahe risti asetseva telje vahel (X-telg vertikaalne, Y-telg horisontaalne) 100 mm intervalliga aluse keevisõmblusest tihendi keermeteni.
Hindamiskriteeriumid:Igasugune diameetri suurenemine, mis ületab 0,12 mm (0,005") ava nominaalsest tolerantsist, näitab püsivat plastilist tootlikkust. Kui avaprofiil moodustab "liivakella" või "tünni" kontuuri, ei saa toru lihvimisega päästa ja see tuleb vanarauaks.

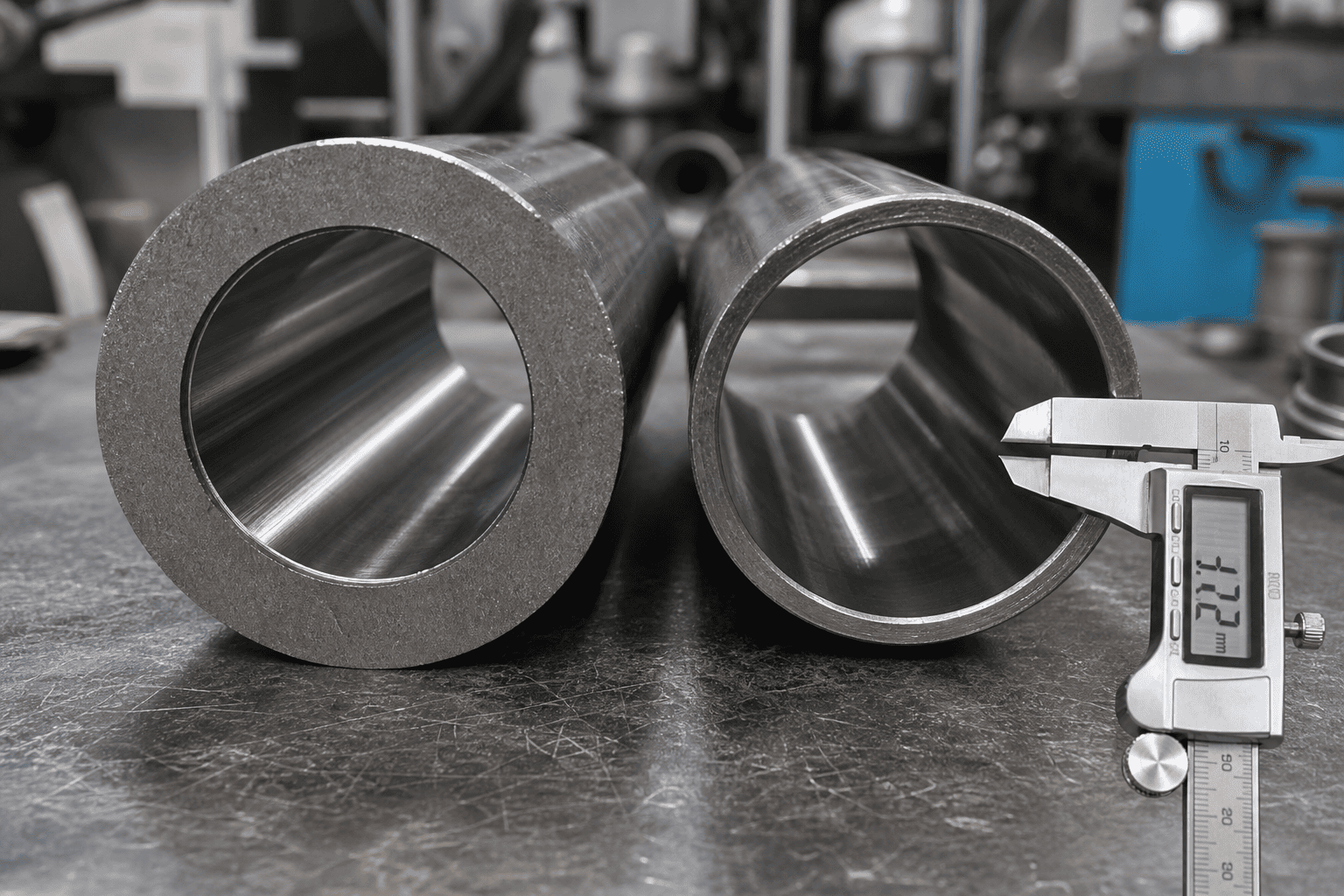

V. Metallurgia ja seina paksus: raskesti kasutatavate sulamist tünnide määramine

Silindri õhupallide levimise vältimiseks suure põrutusega hüdroahelates on vaja standardse süsiniku DOM-i torude asemel ülitugevate õmblusteta legeerteraste vastu.

Toru klass	Materjali klassifikatsioon	Minimaalne tootlikkuse tugevus	Vastupidavus Peak Shock Spikes'idele
AISI 1020 / 1026	Standardne külmtõmmatud süsinik	290–340 MPa	Kehv (kalduvus õhupallidele alla 4000 psi naelu)
St52-3 / E355	Mikrolegeeritud konstruktsiooniteras	450–520 MPa	Mõõdukas (standardne mobiilseadmete tööstuslik võrdlusalus)
27SiMn / 30CrMo	Karastatud ja karastatud legeeritud teras	620–780 MPa	Suurepärane (vastupib 8000+ psi dünaamilistele kaevandusšokkidele)
4140 Chrome-Moly	Kõrge kõvadusega legeeritud teras	850–950 MPa	Extreme Duty (lammutamise tarvikud ja sepispressid)

Lisaks suure tootlikkusega sulamite valikule nõuavad raskeveokite insenerijuhised raskete seinte suhte määramist, kui toru välisläbimõõt on vähemalt 1,25–1,35 korda suurem kui suure löögijõuga mobiilsete seadmete ava läbimõõt.

custom hydraulic cylinder

VI. 4 inseneristrateegiat torude väljalaskehäirete kõrvaldamiseks

Paigaldage otsepaigaldatud kiirreageerivad põrutusvastased reljeefid: kaitske silindri porte kiiretoimeliste kassetivabastusventiilidega, mis on seatud 250 psi põhisüsteemi rõhust kõrgemale, et lõigata millisekundite löögi naelu enne, kui need toru seina pingutavad.
Kaasake sisemised progresseeruva aeglustuse padjad: Astmelised või paraboolsed padjad pidurdavad sujuvalt rasket kolbimassi, kõrvaldades käigu lõpu akustilised rõhulained.
Uuendage kõrge mooduliga termoplastsetele kolvijuhikutele: asendage pehmed nailonist juhtrõngad suure survetugevusega pronksiga täidetud PTFE või kangaga tugevdatud fenoolsete kulumisribade vastu, mis säilitavad kolvi joonduse ilma paisutatud toruseinu rikkumata.
Mandaat 1,5-kordne hüdrostaatilise kindluse testimine: igaraskeveokite asendussilinderpeaks läbima tehase hüdrostaatilise testimise 1,5-kordse töörõhuga koos ultraheliga seina paksuse kontrollimisega.

VII. Insenerialased konsultatsioonid ja raskeveokite asendusmaterjalide hankimine

Kas tulete toime seletamatu katkestusjõu kadumisega löögi keskel või tünni paisumisega raskete seadmete puhul?

Konsulteerige HCIC spetsialiseeritud hüdraulika projekteerimismeeskonnaga. Tarnime raskeseinalisi, suure tootlikkusega sulamist silindrite komplekte, mis on konstrueeritud sertifitseeritud 27SiMn/4140 õmblusteta torudega, täppis-lõigatud ja põletatud avadega ning ulatusliku CAD-versiooniga raskeveokite mobiil- ja tööstusmasinate jaoks kogu maailmas.
