Hüdrauliliste silindrite triivi- ja vastukaaluventiilide otsimine: rasketehnika poomide diagnostika kohtuekspertiis

I. 4 käskluseta poomi triivimise algpõhjust

Kui koormatud poom või kopphüdrosilinderlangeb ilma operaatori sisendita, rike tuleneb ühest neljast erinevast hüdromehhanismist:

Rikke mehhanism	Füüsiline algpõhjus	Kuuldav / visuaalne sümptom
Kolvi tihendi ümbersõit (sisemine leke)	Ekstrudeeritud U-kujulised või kriimustatud kulumisrõngad lekivad õli korgi otsast varda otsa	Silindri tünni kuum koht; triiv peatub, kui varras on mehaaniliselt toestatud
Vastukaalu klapiistme nutt	Saastumine padruni istme all, kasseti nina või väsinud vedru all	Õli nutab ventiiliavast mööda; pidev triiv olenemata tihendi seisukorrast
SuunavalveSpooli leke	Liigne pooli vaba kulumine avatud keskpunktiga süsteemides	Tekib ainult siis, kui poomi ahelasse pole paigaldatud lukustusventiili
Termiline õlikontraktsioon	Kuuma õli (65°C) jahutamine ümbritseva õhu temperatuurini (15°C) kahandab vedeliku mahtu 3% kuni 4%	Esialgne 10-20 mm langus esimese tunni jooksul, seejärel stabiliseerub täielikult ilma rõhukaota

---

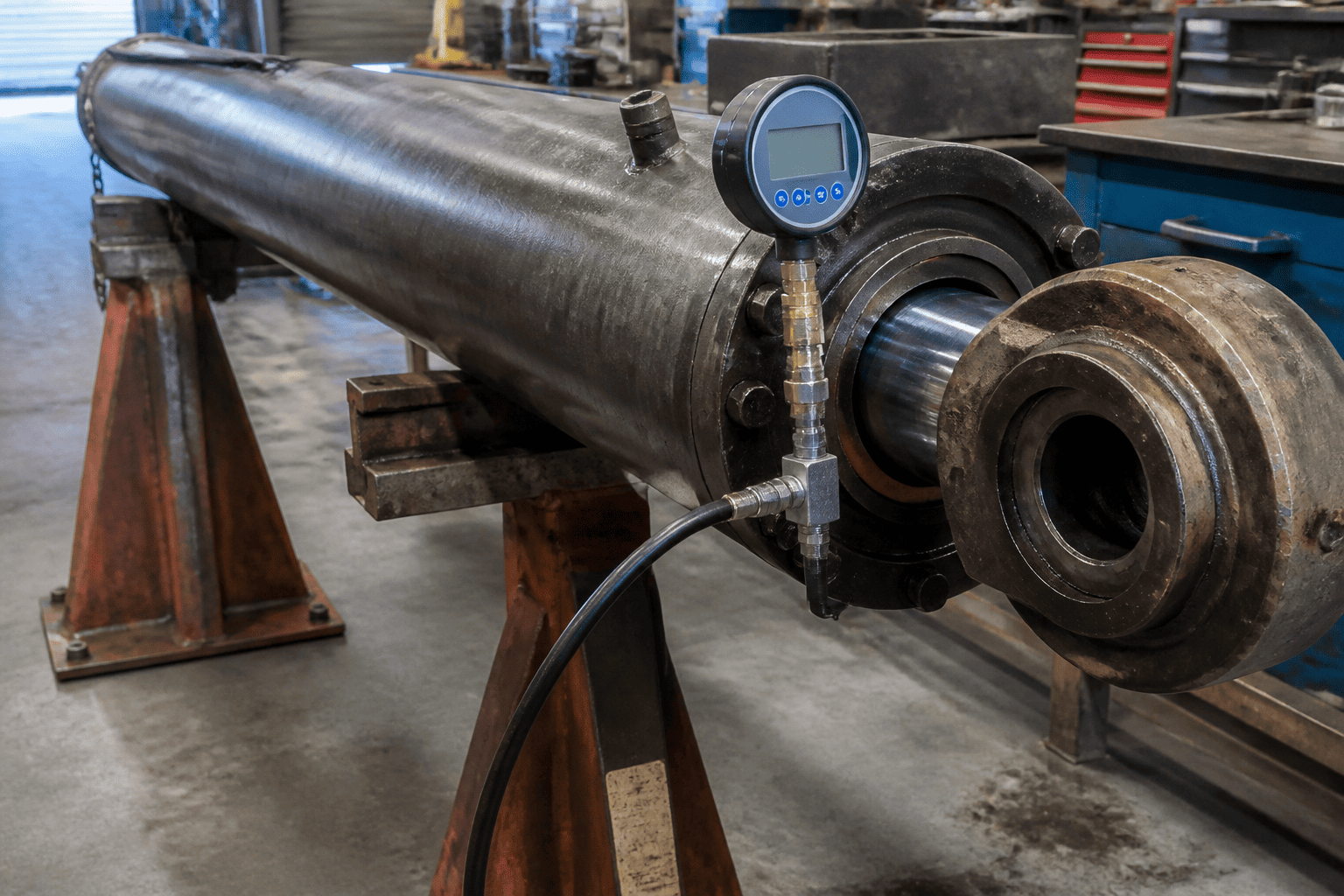

II. 15-minutiline väliisolatsiooni test: silinder vs. ventiil

Ärge kunagi eemaldage araske poomi silindermasinast enne selle lõpliku isolatsioonikatse lõpetamist:

1. Tõstke poom nimikoormusega 45 kraadini: viige hüdraulikaõli normaalsele töötemperatuurile (umbes 50 °C kuni 55 °C).

2. Lukustage ja toetage poom mehaaniliselt: absoluutse ohutuse tagamiseks paigaldage inseneri poolt heakskiidetud noole tugi või kraana tropp.

3. Eraldage varda otsa tagasivooluvoolik: Ühendage lahti hüdrovoolik, mis on ühendatud silindri varda otsaga (rõngakujuline pool), ja sulgege voolik. Jätke silindri varda otsa ava puhta mõõtemahuti kohale.

4. Eemaldage mehaaniline tugi: laske silindri korgi otsa õlikolonnil rippuda täisraskusjõul.

5. Jälgige varda otsa pordi tühjenemist:

• Tulemus A (pidev õlivoog):Kui õli voolab pidevalt avatud varda pordist välja, samal ajal kui nool hiilib allapoole, juhib kõrgsurveõli kolvitihendi pakist mööda sisemist kolvi võra varda kambrisse. Silinder vajab sisemist ümberehitust või silindri lihvimist.
• Tulemus B (kuiv port, kuid poom siiski roomab):Kui varda pordist väljub null õli, kuid silindri varras tõmbub tagasi, hoiavad kolvi tihendid 100% pingul. Korgi otsa õlimaht väljub koormust hoidva vastukaalu klapi pesast tagasi paaki.

---

III. Vastukaalu klapi jaht: miks poomide langetamine väriseb

Vastukaalu ventiilid (ülekeskventiilid) täidavad kahte kriitilist ülesannet: nad püüavad õli kinni, et vältida koormuse langemist, kui voolik puruneb, ja mõõdavad tagasivoolu, nii et ülejooksvad gravitatsioonilised koormused ei saaks hüdropumpa ületada.

Kui operaator laseb raske poomi alla ja masin hakkab järsult koperdama ja loksuma, jääb vastukaaluklapp juhtrõhu ebastabiilsusse (jaht):

Samm	Protsessi kirjeldus
1	Operaator saadab madalama käsu → Juhtrõhk avab vastukaalu ventiili
2	Klapp avaneb → Silindrikorgi otsast voolab õli välja → Poom kiirendab allapoole
3	Poom langeb kiiremini, kui pump suudab õli juurde anda → Piloodi rõhk langeb nullini
4	Pilootrõhu kadu → Klapp sulgub ootamatult → Hüdrauliline lööklaine, noole värisemine

See tsükkel kordub viis kuni viisteist korda sekundis, tekitades ekstreemset akustilist sahinat ja konstruktsiooni väsimust noole pöördetihvtide vahel.

---

IV. Tehnilised reeglid: õige piloodisuhte valimine

Peamine tehniline viga, mis käivitab vastukaalu otsimise, on liiga agressiivse pilootide suhte valimine paindliku struktuurse buumi jaoks:

• Madal piloodisuhe (3:1 kuni 4:1):Väga stabiilne ja sujuv painduvatel poomidel, tõstukitel ja pika ulatusega kraanahoobadel. Avamiseks on vaja kõrgemat juhtrõhku, tagades loomuliku hüdraulilise summutuse, mis on vastupidav rõhutõusudele.
• Keskmine piloodisuhe (4,5:1 kuni 5:1):Standardne tööstusharu etalon jäikade ekskavaatori hoobade ja rataslaaduri tõstehoobade jaoks, kus mehaaniline läbipaine on minimaalne.
• Kõrge piloodisuhe (8:1 kuni 10:1):Äärmiselt energiasäästlik, kuna minimaalne juhtrõhk avab klapi, vähendades pumba mootori koormust. Suure suhtega padrunid on aga vasturõhu suhtes ülitundlikud ja neid tuleks kasutada ainult jäikade vintside või lühikeste jäikade hüdromootoriajamite puhul – mitte kunagi painduvate suure inertsiga noolekonstruktsioonide puhul.

---

V. 4 nulltriiviga hüdraulilise töökindluse parimat tava

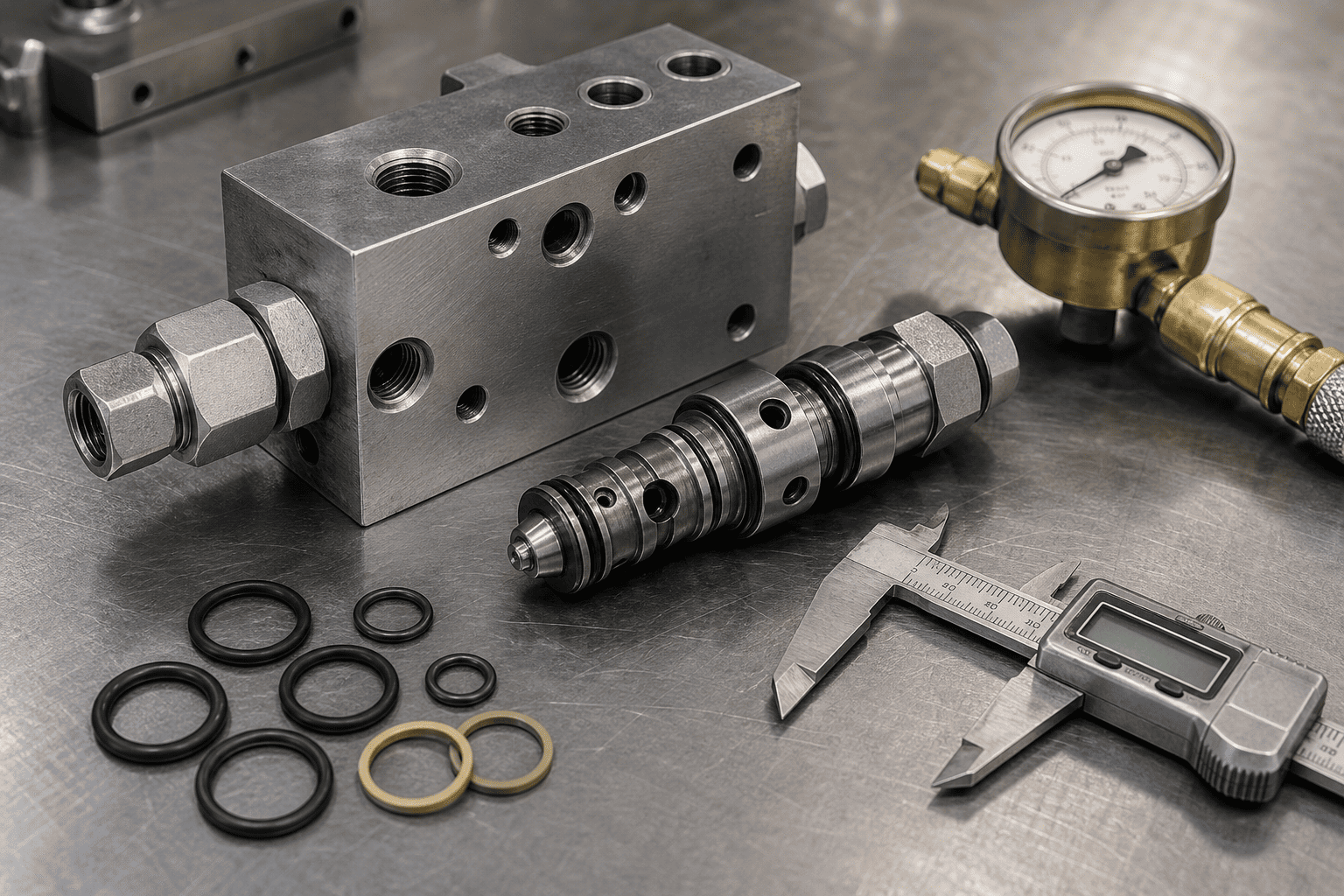

1. Loputage vastukaalu õõnsused enne keeramist:Isegi 20-mikronine terasest laast, mis on sattunud paela nina ja kollektori istme vahele, põhjustab 50 mm noole triivi tunnis. Loputage kollektori puurid alati vastavalt ISO 16/14/11 puhtusstandarditele.

2. Määrake Viton/HNBR varurõngad kõrgsurve hoidmiseks:Veenduge, et kolvitihendi pakendid kasutaksid ekstrusioonivastaseid termoplastilisi tugirõngaid, mis taluvad 4000+ psi pidevat staatilist hoidmist ilma mikrolibisemiseta.

3. Eristage termilist kokkutõmbumist tõelistest leketest:Äsja pargitud masinate testimisel oodake kolmkümmend minutit õlitemperatuuri stabiliseerumiseks enne triivimisnäitajate registreerimist.

4. Paigaldage otseäärikuga vastukaalu kollektorid:Vältige kaugtorusse paigaldatud ventiile. Klapiploki kinnitamine otse silindri silindri 4 poldiga SAE äärikuportide külge tagab jäiga piloodi tagasiside ja välise vooliku purunemise riski nulli.

---
