Kuigi üleminek tulekindlatele vedelikele välistab katastroofilised tsehhi- ja kaevandustulekahjud, on see vallandanud ootamatult enneaegsete hüdrosilindrite rikete laine põllul. Autopargi hooldusjuhendajad ja originaalseadmete valmistajate masinaehitajad teatavad, et standardsilindrid, mis töötavad veatult mineraalõliga, kogevad varda tihendi täielikku läbipuhumist, kleepuvat silindri tööd ja sisemist kolvi möödaviiku vaid 250–500 töötunni jooksul pärast vedelikuvahetust.
| Vedeliku klassifikatsioon | Keemiline alus ja koostis | Töötemperatuur ja ohutus |
|---|---|---|
| ISO HFA / HFB | Suure veesisaldusega emulsioonid (5% kuni 40% õli vees) | Max 55°C; äärmine tulekindlus, kuid halb määrdevõime kõrgel psi-l |
| ISO HFC (kõige tavalisem) | Vesi-glükooli lahus (35% kuni 45% vett polümeeris) | Max 60°C; mittesüttiv; kalduvus hüdrolüütilisele rünnakule uretaanidele |
| ISO HFDU (kõrge jõudlus) | Sünteetilised polüoolestrid (veevaba / veevaba) | Kuni 120°C; biolagunev, suurepärase määrdevõimega; ründab NBR-i |
| ISO HFD-R (äärmuslik lennundus) | Fosfaatestrid (sünteetiline fosfori alus) | Max 150°C; tõsine keemiline rünnak kõikidele standardsetele tööstuslikele tihenditele |
Kui tavaline mobiilne või tööstuslikhüdrosilindertulekindlate vedelike puhul ebaõnnestub, paljastavad lammutamise lahkamised kaks erinevat keemilise lagunemise teed:

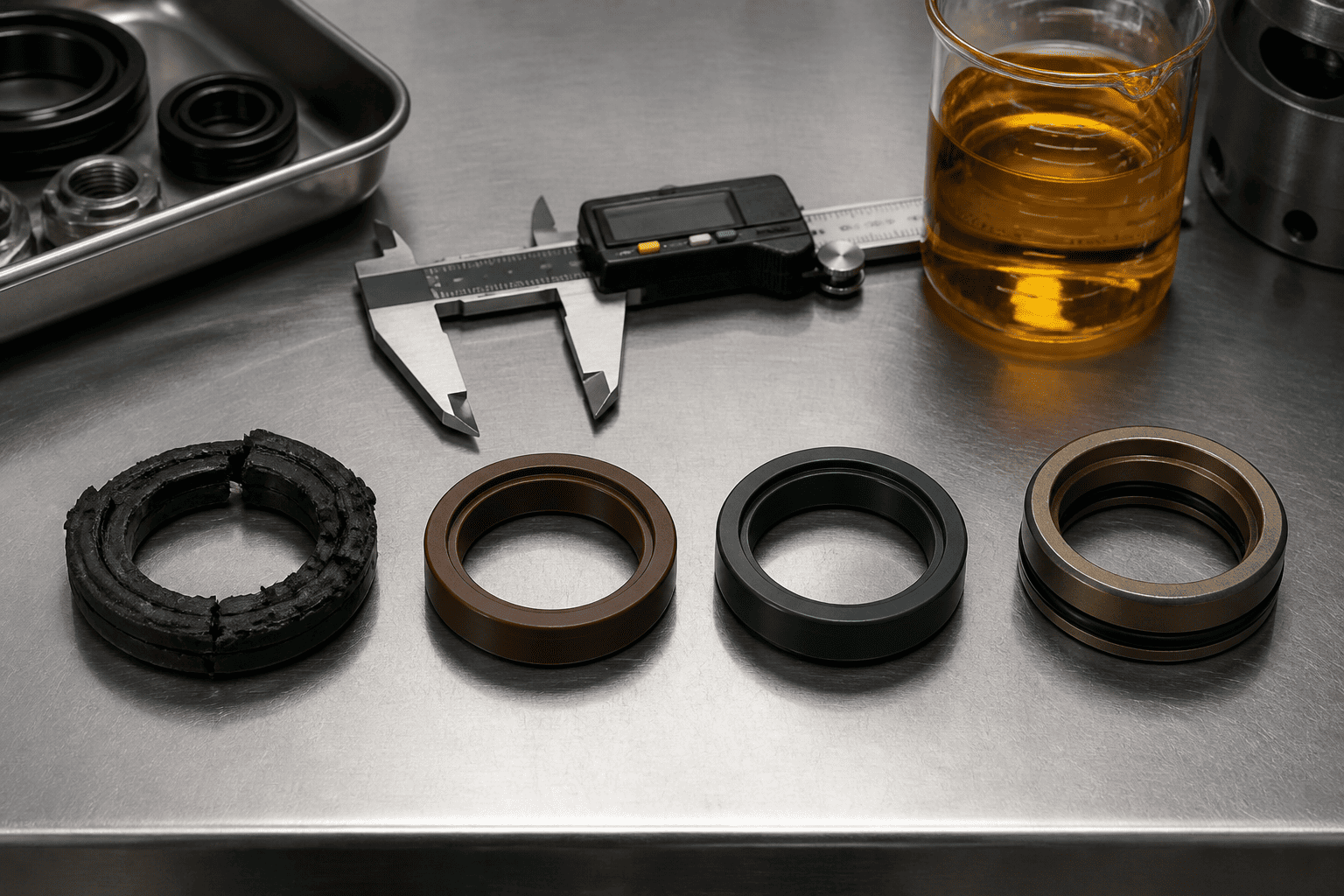

Standardsed teisaldatavad silindrid toetuvad suurel määral termoplastilisest polüuretaanist (TPU) U-kujuliste varraste tihenditele, kuna neil on suurepärane kulumiskindlus teepuru vastu. Siiski, kui vee-glükooli vedelikega kokku puutuda temperatuuril üle 50 °C, lõhuvad veemolekulid polüuretaanpolümeeris olevad molekulaarsed estri/eetri ahelad. Nädalatega kaotab sitke tihendusmaterjal oma tõmbeelastsuse, muutudes pehmeks muredaks pastaks, mis surve all näärmest mööda uhub.
Kui operaatorid lähevad üle sünteetilistele polüoolestritele (HFDU) ilma silindreid ümber pakkimata, läbivad standardsed nitriilist (NBR) kolvi- ja staatilised torutihendid agressiivse plastifikaatori ekstraheerimise. Vedelik eemaldab pehmendavad ained kummist välja, põhjustades tihendi paisumist rohkem kui 18% mahust. Paisunud tihend kinnitub tihedalt nääre soonde, põhjustades äärmist hõõrdumist, varda värisemist ja võimalikke sakilisi nihkerebendeid piki tihendushuult.
Et saavutada ISO 12922 tulekindlate vedelike järgi 10 000+ tundi kasutusiga, määrab HCIC insener kolm täiustatud elastomeerse ja termoplastilise tihendi konfiguratsiooni:
| Tihendi materjali klass | ISO VG 46 Mineraal | ISO HFC (Water-Gly) | ISO HFDU (polüoolester) |
|---|---|---|---|
| Standardne TPU (U-Cup) | Suurepärane (10 000 h) | KIIRE RIKK (300 h) | Kehv / turse (800 h) |
| Standardne NBR nitriil | Suurepärane (8000 h) | Mõõdukas (2000 h) | KIIRE KARDENEMINE (500h) |
| Spetsiaalne HNBR | Suurepärane (12 000 h) | Hea (6000h) | Suurepärane (10 000 h) |
| Fluoroelastomeer (FKM) | Suurepärane (10 000 h) | Marginaalne / Temp-Dep | SUPER (12 000+) |
| Pronksiga täidetud PTFE | Suurepärane (15 000 h) | SUPER (15 000 h) | SUPER (15 000 h) |
Kuumade (kuni 110 °C) sünteetiliste estriahelate jaoks tagavad ehtsad FKM fluorosüsiniku elastomeerid täieliku keemilise inertsuse. Erinevalt tavapärasest kaubanduslikust Viton-A-st kasutab HCIC peroksiidiga kõvendatud Viton-B või Viton-GF preparaate, mis on estrite vananemisel vastu happelistele lagunemisproduktidele.
HNBR ületab vee-glükooli süsteemide tühimiku. Polümeeri karkassi hüdrogeenimisega kõrvaldab HNBR kaksiksideme haavatavused, takistades vee lagunemist, säilitades samal ajal mehaanilise vastupidavuse, mis on vajalik suure tsükliga teisaldatavate prügi- ja tunnelitussilindrite jaoks.
Kuna vesi-glükoolid tagavad väiksema määrdekihi paksuse kui mineraalõlid, kogevad elastomeersed tihendihuuled suuremat kuivhõõrdumist kroomitud varraste vastu. Standardsete U-vormingus tasside asendamine pronksi või süsinikuga täidetud PTFE astmetihenditega, mida toetavad FKM O-rõngastihendid, vähendab purunemishõõrdumist 65%, välistades silindri libisemise.
Enne olemasoleva masinapargi ümberehitamist või uue määramisthüdrosilindridtulekindlate vedelike keskkondade puhul kontrollige neid nelja tehnilist kontrollpunkti:
Eespool viidatud vedelike klassifikatsioonid ja materjalide ühilduvuse juhised vastavad ISO 12922 ja ISO 6072 standarditele. Kuna patenteeritud vedelikulisandid erinevad õlitootjate lõikes, tehke enne masinapargi massilist ümberehitust alati 72-tunnine elastomeerse paisumise ja tõmbekümbluskatse.
Kas uuendate terasetehase masinaid, allmaakaevandusseadmeid või valupressid ISO 12922 tulekindlate standardite järgi?
Võtke ühendust HCIC spetsialiseeritud insenerimeeskonnaga oma vedeliku tüübi (HFC, HFDU või HFD-R), töörõhu ja ümbritseva töötemperatuuri kohta. Pakume 3D CAD-astmefaile 24 tunni jooksul, kohandatud FKM/HNBR tihendipakette ja täielikke tehases testitud asendussilindreid, mis on projekteeritud nii, et tuleohutusnõuete järgimine on nullseisakuta.
