HCIC on avaldanud selle jaoks spetsiaalse ressursiHCIC-310 Ameerika elektritõstuk, asetades mudeli tollipõhise paigaldusteabe ja rakenduse ülevaate ostjate vestluse keskmesse.
Ressurss on suunatud kommertssõidukite ehitajatele, keretootjatele, autopargi hooldusmeeskondadele ja Põhja-Ameerika edasimüüjatele, kes peavad tõstukit kontrollima tõelise šassii suhtes. Selle kasulik panus ei ole lubadus, et üks tõstuk sobib igale sõidukile. See annab ostjatele kindla lähtepunkti: vaadake üle avaldatud mõõtmed, võrrelge neid šassiiga ja tehke kindlaks mittestandardse paigalduse jaoks vajalikud muudatused.
See on avaliku toote-ressursi värskendus. See ei ole teade nimelise kliendi tellimuse, sõidukipargi lepingu, tarnetulemuse ega universaalse paigalduse kinnituse kohta. Lõplik sobivus sõltub ikkagi sõiduki raamist, koormusest, kere geomeetriast, hüdroahelast ja paigaldusjoonistest.
Kommertssõiduki ostja võib alustada „Ameerika mootortõstuki“ taotlusega. Sellest kirjeldusest ei piisa ostutellimuse vabastamiseks. Tõstuk peab ühenduma kindla raamiga, töötama läbi kindlaksmääratud tõstetee ja töötama koos sõiduki hüdrauliliste juhtseadistega.
Sama probleem ilmneb asendustöödel. Vanale seadmele sarnanev tõstuk võib siiski tekitada probleeme, kui aluse jalajälg, kinnitusava muster, käe käik või hüdrauliline liides erinevad. Õige võrdlus on avaldatud tõstuki andmete ja tegeliku šassii liidese vahel.
Seetõttu on HCIC-310 ressursis mõõtmed tollides ja arutletakse tõsteõla, aluse suuruse ja kinnitusavade positsioonide reguleerimise üle ebakorrapärase šassii paigutuse korral. Avaldatud teave annab originaalseadmete tootjate meeskonnale midagi konkreetset, mida enne pakkumise küsimist kontrollida.

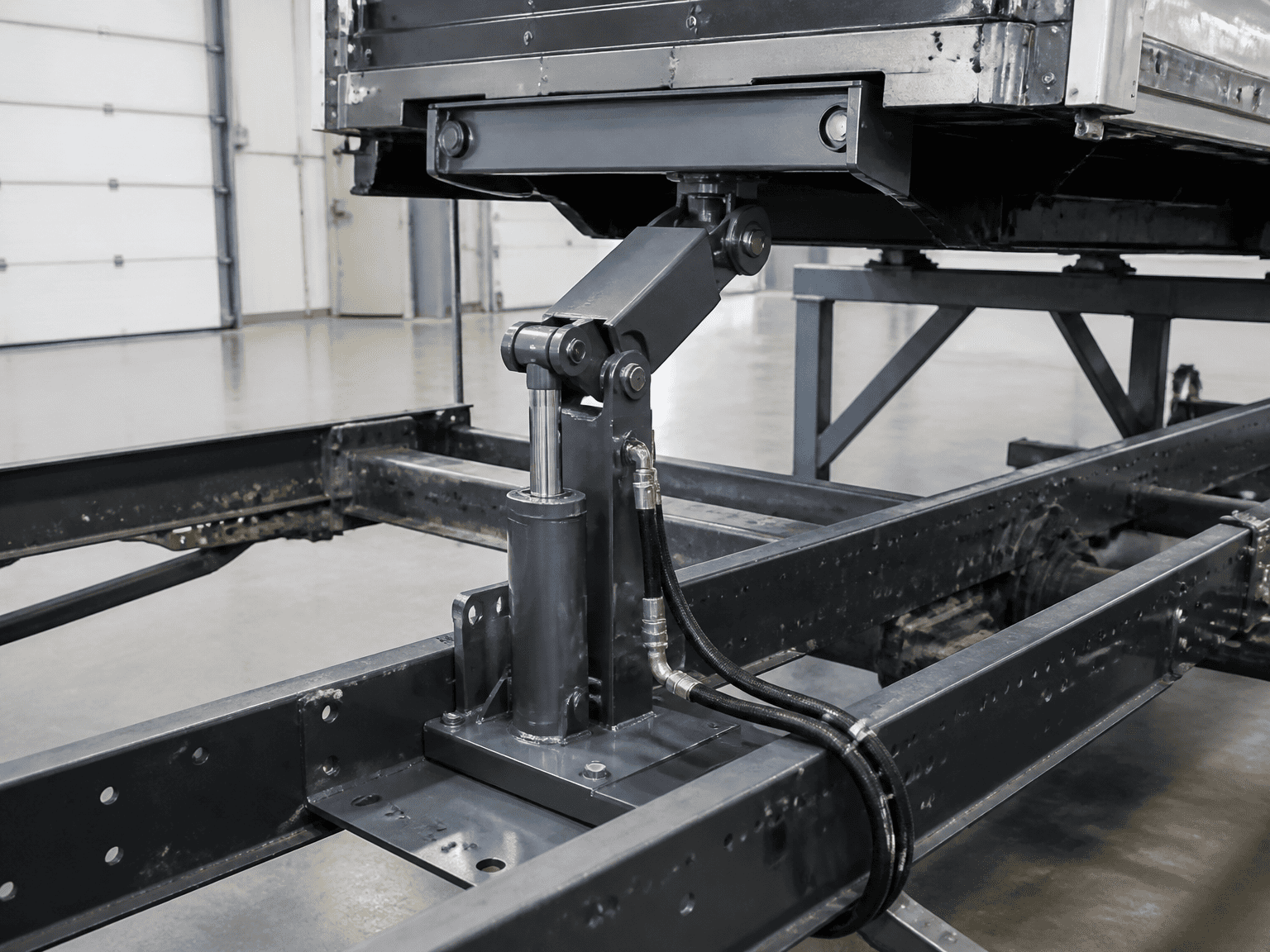

HCIC lehel on mudel identifitseeritud kui Ameerika mootortõstuk, mis on mõeldud kasutamiseks kallurautode, prügiautode ja muudetud tarbesõidukite jaoks. See avaldab järgmised võrdlusmõõtmed:
- Ülemise risttala pikkus:24.00 tolli
- Peamise tõstehoova pikendatud pikkus:26,63 tolli
- Peamise tõstehoova sissetõmmatud pikkus:19,63 tolli
- Aluse pikkus:28,50 tolli
- Eesmise aluse laius:14,25 tolli
- Tagumise aluse laius:5,00 tolli
- Esikinnituse paksus:4,00 tolli
Neid arve tuleks käsitleda HCIC-310 ülevaate avaldatud võrdlusandmetena, mitte praeguse paigaldusjoonise asendajana. Ostja peaks kinnitama, kas mõõtmed sobivad sihtsõiduki šassii, kere, hingede paigutuse, ohutuskauguste ja hüdraulikaühendustega.
Samuti on allikas kirjas, et mudelit saab kohandada spetsiaalsete raamistruktuuride jaoks. Loetletud suund on praktiline: tõsteõla käiku, aluse suurust ja kinnitusavade asukohti saab võrrelda tegeliku šassii vajadusega. Kõik muudatused tuleb enne tootmist kinnitada kinnitatud joonisel.
Paljud Põhja-Ameerika tarbesõidukid on projekteeritud ja hooldatud tollipõhiste mõõtmetega. Algmõõtmete esitamine tollides vähendab välditavat teisendusetappi šassii esimese võrdluse ajal.
See ei eemalda vajadust inseneriülevaatuse järele. See muudab esimese arutelu lihtsalt konkreetsemaks. Ostja saab saata šassii mõõdud, märkida kinnituspunktid ja paluda tarnijal liides HCIC-310 võrdlusaluse suhtes üle vaadata.
Kallurautodel, prügiveoautodel ja muudetud keredel võib olla erinev raami laius, kere vahekaugus, tõstetee ja hüdraulilised juhtseadmed. Ühe paigutuse jaoks valitud tõstukit ei tohiks ainuüksi nime alusel teisele sõidukile üle kanda.
Päring peaks tuvastama sõiduki funktsiooni, keretüübi, saadaoleva paigaldusümbrise, tõstevajaduse ja hüdraulikaühenduse. Kui joonis pole saadaval, võivad selged fotod mõõdetud võrdluspunktidega esimest tehnilist ülevaadet siiski parandada.
HCIC ressurss kirjeldab šassii ebakorrapäraste tingimuste reguleerimist, sealhulgas kinnitusavade asukohti ja aluse mõõtmeid. OEM-ostja jaoks on oluline kontrollpunkt dokumendi läbivaatamine: lõplikud mõõtmed, materjalid, ühendused ja kontrollinõuded tuleks kanda kinnitatud hinnapakkumisele või joonisele.
Suuline muudatus montaaži käigus ei ole usaldusväärne tootmisspetsifikatsioon. Insenerimeeskond, ostumeeskond ja tehas peaksid töötama sama kinnitatud teabe alusel.
Kasulik päringupakett peaks sisaldama:
1. Sõiduki mark, mudel, aasta ja keretüüp.
2. Šassii joonis või mõõdetud raami mõõtmed.
3. Olemasolevad tõstuki fotod, sealhulgas alus ja kinnituspunktid.
4. Nõutav tõstefunktsioon ja kere või konteineri geomeetria.
5. Tühi kehamass, eeldatav kandevõime ja töökoormus.
6. Saadaval aluse pikkus, laius, kõrgus ja ümbritsev kliirens.
7. Kinnitusava muster ja ühendusdetailid.
8. Hüdraulilise rõhu, vooluhulga, pordi või vooliku teave ja juhtimiskorraldus.
9. Kogus, sihtkoht ja see, kas päring on OEM, asendus- või muutmistööd.
10. Nõutav joonis, ülevaatuse protokoll, pakkimisteave või muud tellimisdokumendid.

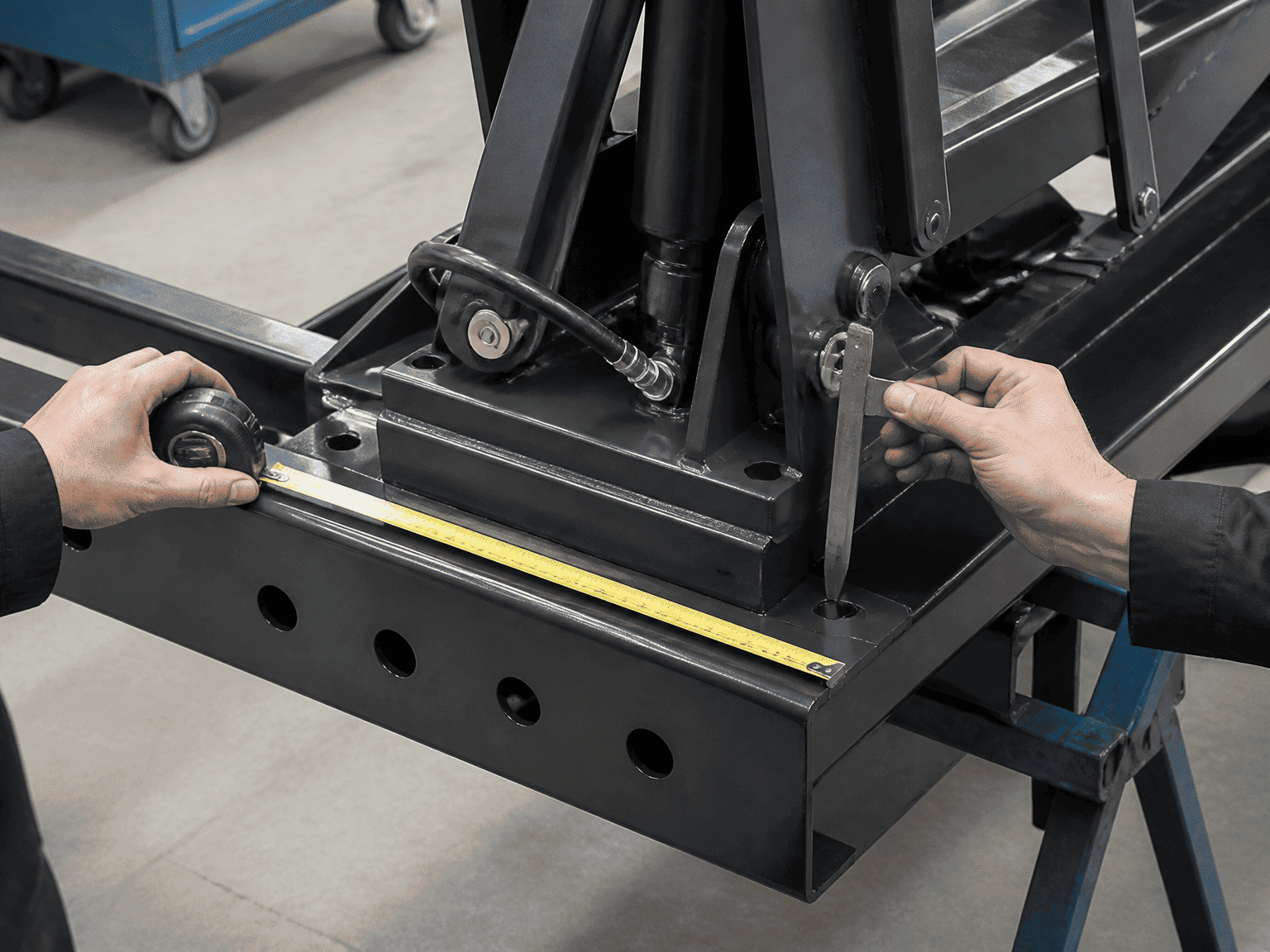

Kinnituspunktide kõrvale asetatud mõõdulint on sageli kasulikum kui üksi tõstukiga tehtud foto. Kui seade on asendusseade, lisage vana osa number, seeriateave ja kõik tõendid esialgse paigalduse geomeetria kohta.
Avaldatud ressurssi on kõige parem kasutada paigaldamise varases etapis:
- 1. etapp – tuvastage sõiduk:määratleda prügila, prügi või muudetud tarbesõiduki rakendus.
- 2. etapp – võrrelge liidest:kontrollige avaldatud HCIC-310 mõõtmeid võrreldes šassii ja kere paigutusega.
- 3. etapp – märkige erandid:tuvastada mittestandardsed raami laiused, aukude asukohad, õla liikumistee või hüdraulilised ühendused.
- 4. etapp – kinnitage joonis: enne valmistamist või muutmist leppige kokku lõplik konfiguratsioon.
- 5. etapp – kontrolli ja tarnevajaduste ülevaatamine:märkige tellimuse jaoks vajalikud dokumendid ja tšekid.
See protsess aitab eraldada standardse sobivuse arutelu kohandatud konfiguratsioonist. See hoiab ära ka levinud hankimisvea: tõstuki kinnitamine katalooginime järgi, jättes mehaanilise liidese määratlemata.
HCIC-310 ressurss ei kinnita, et kõik Põhja-Ameerika kallurautod või prügiautod saaksid mudelit muutmata vastu võtta. Samuti ei asenda see šassii joonist, tõstejõu ülevaatust, hüdroahela kontrolli ega masina ohutuse hindamist.
Avaldatud leht sisaldab teavet rakenduse ja mõõtmete kohta, kuid tegeliku sõiduki lõplik konfiguratsioon tuleb kinnitada. Pretensioone konkreetse kliendi, sõidukipargi, tellimuse mahu, tarnetulemuste või välitulemuste kohta ei tohiks tooteressursist tuletada, välja arvatud juhul, kui HCIC avaldab need üksikasjad eraldi.
See eristamine on oluline B2B hüdrohangete puhul. Kasulik ettevõtte värskendus peaks muutma ostja järgmise tehnilise sammu selgemaks, muutmata standardtoote lehte toetamata projekti juhtumiuuringuks.
