A hüdrosilindervõib jõuda heas seisukorras ja enne masinasse jõudmist kahjustada saada. Kaitsmata pordid koguvad saastet. Avatud kolvivarras võib korrodeeruda. Vales asendis hoitud balloonil võivad tekkida välditavad tihendi- või sisekorrosiooniprobleemid.
Seetõttu tuleks vastuvõtmist ja ladustamist käsitleda paigaldusprotsessi osana, mitte lao korrashoiuna. Eesmärk on lihtne: hoida silinder puhas, kaitstud ja jälgitav, kuni koolitatud tehnik on valmis selle ühendama.
See juhend on mõeldud OEM-ostjatele, hooldusmeeskondadele ja edasimüüjatele, kes käitlevad hüdrosilindreid enne paigaldamist. See keskendub praktilisele ladustamisele ja kasutuselevõtueelsele kontrollile. See ei asenda silindri tootja tootejuhendit ega masina ohutusprotseduure.

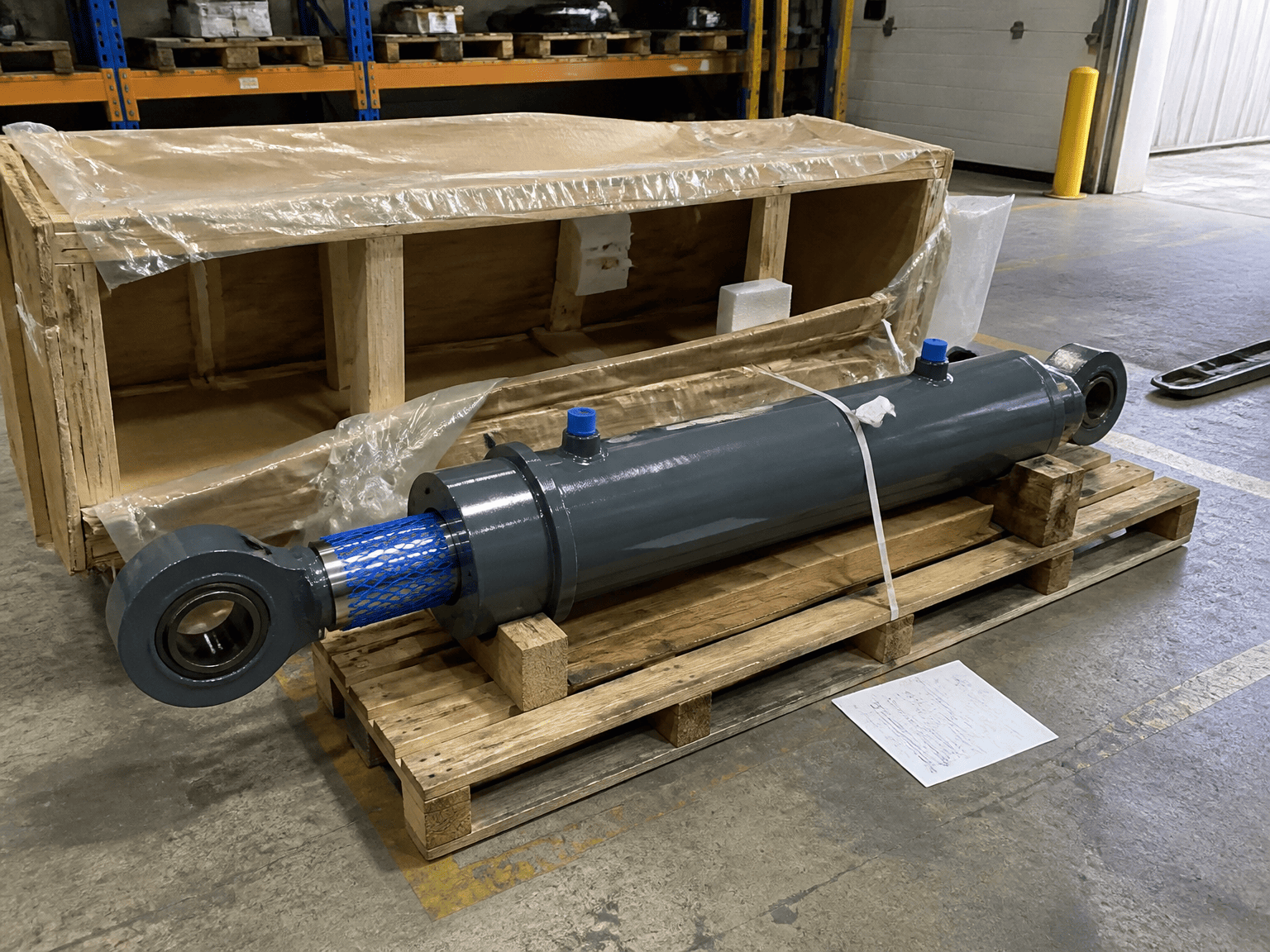

Alustage kontrolli, kui pakend ja transpordikaitse on veel paigas. Märkige üles mudel, kogus, nähtavad kahjustused ja kõik puuduvad tarvikud. Pildistage enne kaitsematerjalide eemaldamist, kui kastil, alusel või silindril on löögijälgi.
Kontrollige järgmisi punkte:
Häncheni paigaldusjuhised algavad tarne terviklikkuse ja kahjustuste kontrollimisega. See on kasulik distsipliin iga asendus- või OEM-projekti puhul: ärge avastage puuduvat kinnitusosa pärast seda, kui silinder on juba lattu teisaldatud.
Kui kahjustus on nähtav, isoleerige ese ja dokumenteerige see enne puhastamist, värvimist või kolvivarda liigutamist.
Parkeri silindrijuhised ütlevad, et pordikaitse pistikud peaksid jääma paigale kuni paigaldamiseni. Põhjus on praktiline. Avatud hüdroavad tagavad otsese tee tolmu, metallilaastude, niiskuse ja muu saaste jaoks silindrisse.
Ärge eemaldage pistikuid lihtsalt keerme kontrollimiseks. Kinnitage pordi tüüp jooniselt või toote dokumentatsioonist. Kui torustik on paigaldamiseks valmis, puhastage enne ühendamist torud ja liitmikud. Parker hoiatab ka, et torustik tuleb põhjalikult puhastada, et eemaldada keermestamis- või põletamistöödel tekkinud laastud ja jämedad.
Puhas ühendus ei ole ainult kasutuselevõtu eelistus. Saastumine võib kahjustada tihendeid, ventiile ja viimistletud silindri pindu pärast masina tsükli käivitamist.
Parker soovitab siseruumides kuiva, puhta ja mittesöövitava atmosfääriga laoruumi. Silindrit tuleb kaitsta nii sisemise korrosiooni kui ka välismõjude eest.
Ladustamisala peaks piirama ka:
Ärge kasutage silindrit muude materjalide toena. Hoidke identifitseerimis- ja tootedokumente koos kaubaga või jälgitavas laoarvestuses. Silindrit, mis kaotab oma mudeli või tellimuse teabe, on raskem kontrollida, kui masin on lõpuks valmis.
Parker soovitab tavapäraste tööstuslike silindrite jaoks võimaluse korral vertikaalset ladustamist kolvivarrega. See asend võib vähendada silindri sees kondenseerumisest tulenevat korrosiooniohtu ja minimeerida tihendi kahjustusi.
Õige asend võib sõltuda silindri konstruktsioonist, käigust, kaalust, paigaldatud tarvikutest ja tootja juhistest. Teleskoopsilindreid, ühetoimelisi silindreid ja spetsiaalsete ladustamisnõuetega silindreid ei tohiks paigutada üldise laoreegli järgi.
Kui silindrit tuleb hoiustada horisontaalselt, toetage see üle sobivate punktide, et toru, varras ja kinnitustarvikud ei oleks paindunud ega kahjustatud. Vältige veeremist ja kaitske kolvivarda kokkupuute eest raami või põrandaga.
Kui silindrit hoitakse hüdraulikavedelikku täis, märgib Parker, et arvestada tuleb temperatuurimuutustest põhjustatud vedeliku paisumisega. Seda peab tootja või hüdroinsener enne pikaajalist ladustamist kinnitama.
Kolvivarras on üks tähtsamaid pindu, mida ladustamise ajal kaitsta. Rooste, mõlgid ja kriimustused võivad silindri liikuma hakkamisel kahjustada varda tihendit ja juhikut.
Parker soovitab katta katmata värvimata pinnad, nagu kolvivarras, roostevastase seguga, kui seadet hoitakse väljas pikema aja jooksul. Õige kaitsetoode ja eemaldamisviis tuleks kinnitada varda viimistluse, tihendi materjali ja säilitusaja osas.
Enne paigaldamist kontrollige varda heas valguses. Otsige:
Ärge poleerige, lihvige ega värvige kahjustatud varrast kiirparanduseks üle. Salvestage olukord ja küsige silindri tarnijalt või kvalifitseeritud remondimeeskonnalt, kas osa saab vastu võtta.
Enne kokkupanekut võrrelge silindrit kinnitatud joonise ja tellimuse üksikasjadega. Kinnitage kogupikkus, käik, kinnitusviis, pordi orientatsioon, varda otsa ühendus ja kaasasolevad tarvikud.
Hänchen juhendab paigaldajaid enne kokkupanekut eemaldama tihenduskorgid või katteplaadid, mida kasutatakse toote kaitsmiseks transportimise ajal. Eemaldage need kaitsed õiges etapis: hoidke hüdropordid suletuna, kuni torustik ja liitmikud on valmis, seejärel puhastage ühendusala enne vooluringi avamist.
Installimeeskond peaks ka kinnitama, et:
Parker ja Hänchen rõhutavad mõlemad, et silindrite paigaldamine on spetsialistide ülesanne. Järgige masinatootja lukustamise, tõstmise ja rõhu vabastamise protseduure.

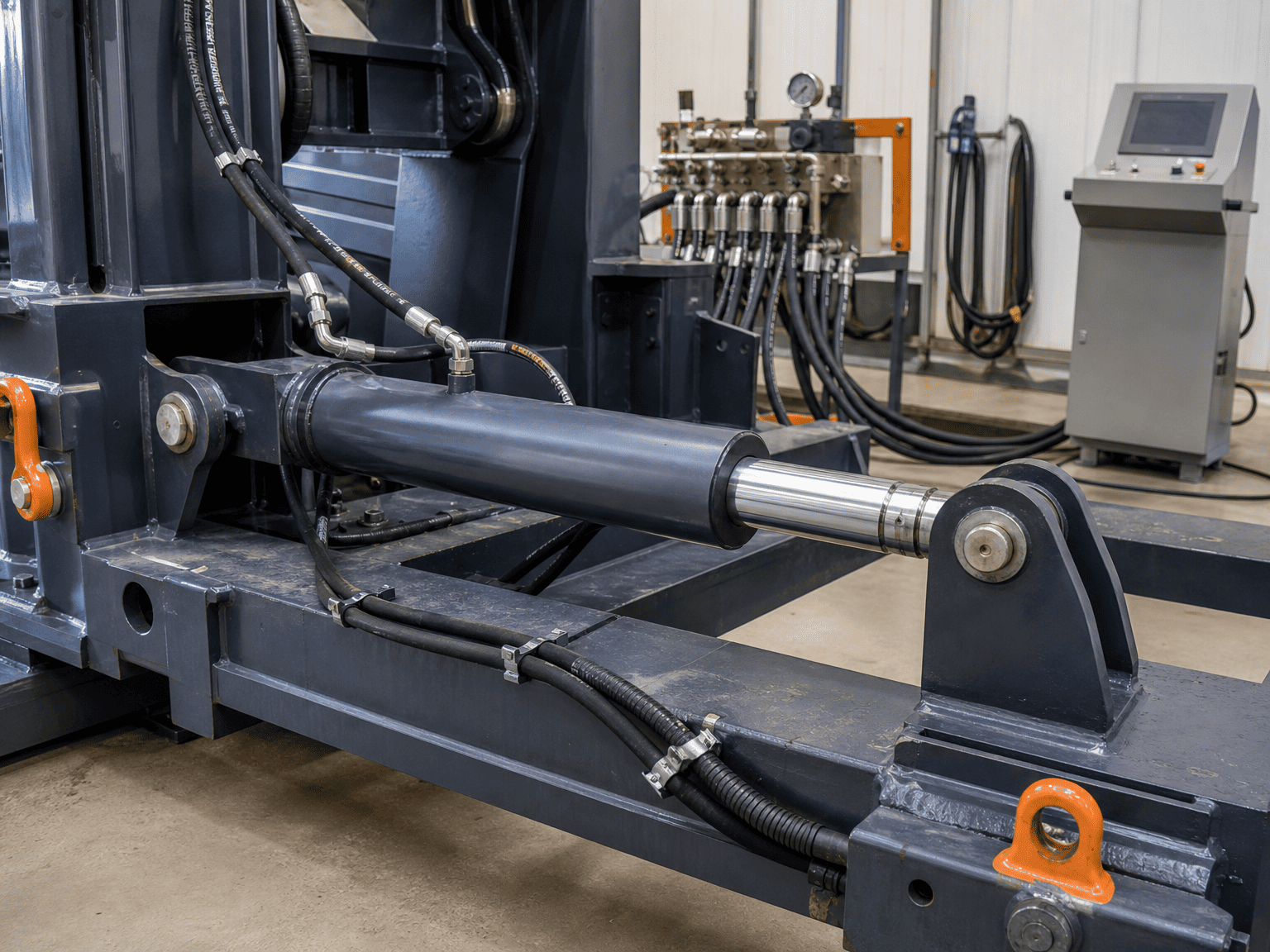

A hüdrosilinderei tohiks kasutada masina konstruktsiooni oma kohale tõmbamiseks. Pärast ladustamist peab paigaldusmeeskond kinnitama, et tugipunktid, kinnituspinnad ja ühendatud masina osad puutuvad kokku ilma silindrit oma kohale sundimata. Hänchen soovitab pingevaba paigaldamist ja hoiatab kolvivarda lubatud külgkoormuse ületamise eest.
Enne kasutuselevõttu kontrollige paigaldust silindrist väljapoole:
- Kinnituspinnad on puhtad ja täielikult paigal
- Silinder on toestatud ilma toru keeramata
- Vardaotsa ühendus ei suru varda külgedele
- Varras võib ilma kontaktita jõuda ettenähtud löögi mõlemasse otsa
- Voolikutel on piisavalt liikumisruumi ja need ei hõõru raami
- Kaitsmed ja läheduses olevad osad jätavad vajaliku ruumi
Parkeri ohutusjuhised käsitlevad ka joondamist paigaldusvastutusena. Tehke see kontroll enne surve avaldamist, samas kui häireid saab siiski parandada ilma silindrit või masina konstruktsiooni koormamata.
Hüdrosilindrisse jäänud õhk võib mõjutada tööd ja komponentide käitumist. Häncheni paigaldusjuhendis soovitatakse paigutada õhutusavad võimaluse korral ülaossa ja enne käivitamist silinder õhutada.
Täpne õhutusprotseduur sõltub silindri konstruktsioonist ja masina vooluringist. Järgige tootja juhiseid, hoidke rõhku kontrolli all ja veenduge, et väljavoolav vedelik ja õhk ei tekitaks ohtu.
Pärast õhutamist soovitab Hänchen enne tavapärast töötamist aeglast, koormuseta ja madala rõhuga liikumist. Käivitusmeeskond peaks jälgima:
- Sujuv pikendamine ja tagasitõmbamine
- Lekked sadamates, tihendites ja liitmikes
- Varraste liikumine ja joondamine
- Ootamatu müra, sahin või löök
- Vooliku liikumine ja kokkupuude raamiga
- Käitumine löögi lõpus ja pehmendus, kui see on paigaldatud
Ärge liikuge laost otse täiskoormuse testile ilma selle kontrollitud kontrollietapita.
Pidage iga silindri kohta lühike dokument, mis sisaldab:
- Mudeli ja seeria või tellimuse viide
- Vastuvõtmise kuupäev ja hoiukoht
- Pakendi- või transpordikahjustused
- Pordipistiku ja varda kaitse seisund
- Ladustamiskoht ja ülevaatuse kuupäevad
- Nähtav korrosioon või pinnakahjustus
- Heakskiidetud joonistus- ja paigaldusjuhend
- selle installimiseks välja andnud isiku nimi
See kirje aitab OEM-il eristada transpordikahjustusi, ladustamiskahjustusi ja kasutuskahjustusi, kui probleem ilmneb hiljem. Samuti annab see installimeeskonnale mälule lootmise asemel selge lähtepunkti.
Kui silindrit on pikemat aega hoitud, ilmastikumõjude käes või transpordikahjustusega, saatke enne selle masinaga ühendamist mudeliteave, fotod, ladustamisajalugu ja paigaldusjoonis. Seejärel saab tarnija aidata eristada tavalist paigalduseelset kontrolli seisundist, mis nõuab parandamist või väljavahetamist.
Parim kasutuselevõtu tulemus algab enne esimest survekatset: kaitske silindrit, hoidke pordid puhtad, kontrollige paigaldust ja registreerige, mida leidsite
