​Populaarne suure nõudlusega hüdrosilindrite valiku juhend

I. Eessõna: ÜldineHüdrauliline silinderVälismaiste ostjate tehtud valikuvead

1.1 Valest silindrivalikust põhjustatud tõelised probleemid

Põhja-Ameerika, Euroopa ja Austraalia ostjad valivad silindreid sageli ainult pikkuse ja tünni paksuse järgi, jättes tähelepanuta töötingimuste sobitamise.

Paljud paigaldavad traktoritele ja kallurhaagistele roolivarda silindrid. Pidev konarlik töö vabastab ühendusvardad ja painutab kiiresti kolvivardad. Odavad õhukesed keevitatud klambrisilindrid pragunevad suure koormuse korral, põhjustades tootmise peatamise ja lisahoolduskulusid.

Neli silindritüüpi katavad üle 90% ülemaailmsete asendus- ja OEM-tellimuste. Selles juhendis sorteeritakse välja kuummüügimudelid koos praktiliste valikuviidetega ostupersonalile ja osade hulgimüüjatele.

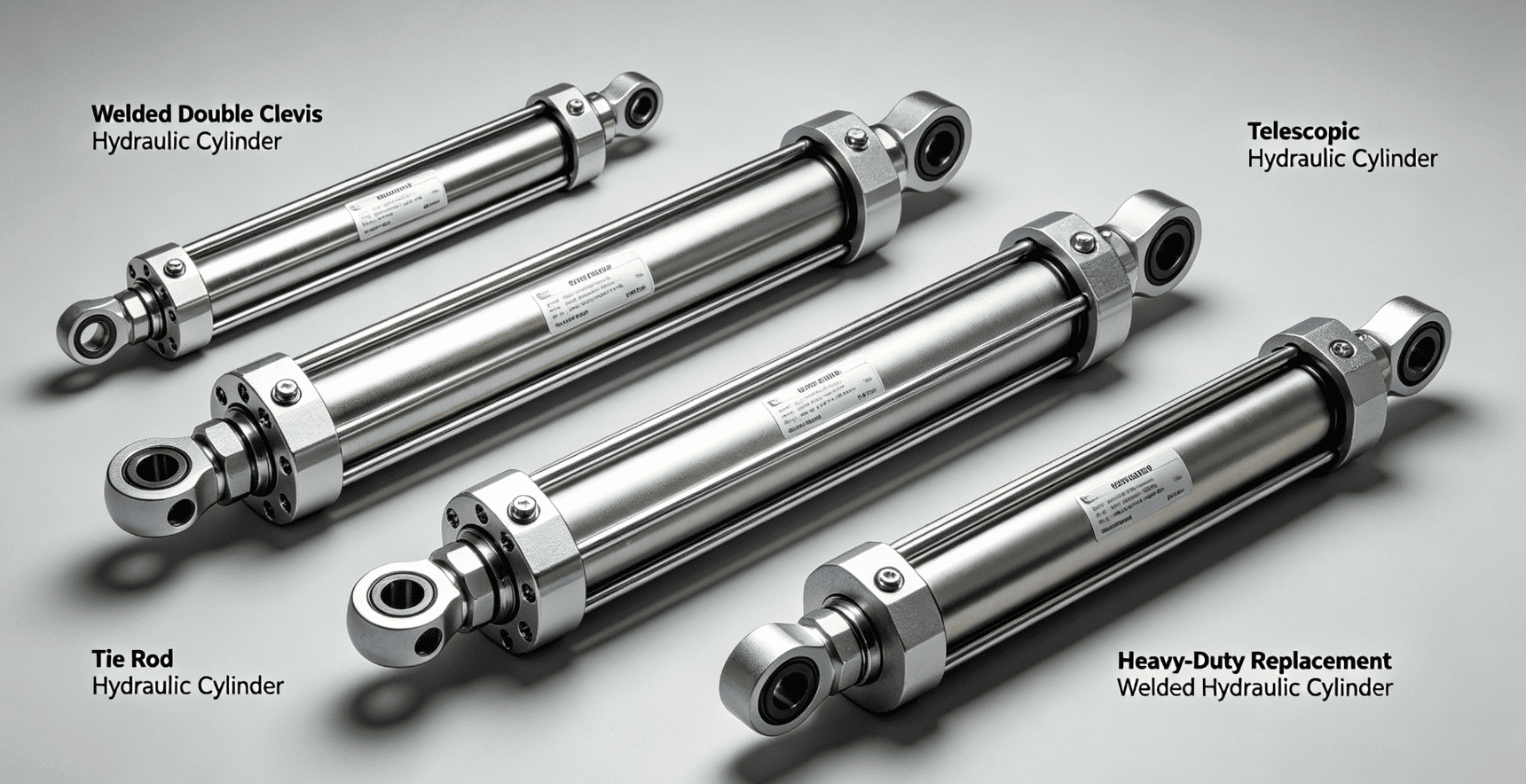

1.2 Neli enimmüüdud hüdrosilindrit välisturgudel

Keevitatud kahe klambriga hüdrosilinder — Põllutehnika, puulõhkuja, põlluhaagis

Roolivarda hüdrosilinder — sisetööpingid ja automaatikaseadmed

Teleskoophüdrauliline silinder — eksklusiivne kallurhaagis ja kallur

Tugev asenduskeevitatud hüdrosilinder – miniekskavaatorite ja laadurite järelturu osad

II. Struktuur, eelised, puudused ja kohaldatavad stsenaariumid

2.1Keevitatud Double Clevis hüdrosilinder(Mobiilseadmete jaoks parim valik)

2.1.1 Põhilised struktuuriomadused

Tünn ja otsaotsad on integreeritud sukelkaarega keevitamiseks ilma välimiste tugivarrasteta. Kahes otsas kasutatakse tihvti paigaldamiseks ühes tükis sepistatud topeltklambrit.

Standardne töörõhk 21 MPa, täiustatud kõrgsurveversioon ulatub 35 MPa-ni, millel on suurepärane vibratsiooni- ja külgkoormuse vastane võimsus.

Odavatel toodetel on õhukesed splaissitud klambrid, mis kergesti pragunevad. Kvalifitseeritud toodetes kasutatakse 8–12 mm täisläbivusega keevitust, mis on stabiilne poristes välitingimustes.

2.1.2 Sobivad seadmed ja sihtkliendid

Paigaldada traktori tõstehoob, puulõhkuja, põlluhaagis, väikelaadur, puksiirauto.

Teenindab taluosade hulgimüüjaid, põllumajandusmasinate tehaseid ja välitöökodasid.

2.1.3 Plussid ja miinused

Plussid: kompaktne, tolmukindel, hõlpsasti paigaldatav, kohandatav ava, käigu ja klambri ava suurus

Miinused: tülikas sisemine lahtivõtmine, pikem teostusaeg mittestandardsete suuruste puhul

2.2 Roolivarda hüdrauliline silinder(Üldine sisetööstuslik tüüp)

2.2.1 Põhilised struktuuriomadused

Neli kinnitusvarda kinnitavad kaks otsakorki, mida on mugav lahti võtta ja sisemisi tihendeid vahetada. See järgib NFPA rahvusvahelist standardit ühtse 21 MPa rõhuga.

Paljas olevad kinnitusvardad lõdvenevad pikaajalise vibratsiooni mõjul ja külgjõud painutavad kolvivardaid, ei sobi välistingimustes kasutatavatele liikurmasinatele.

2.2.2 Sobivad seadmed ja sihtkliendid

Paigaldage tööpingid, pakendamisautomaatikaliinid, siseruumide hüdropressid, fikseeritud tõsteplatvormid.

Automaatikatehaste, seadmete hoolduse tarnijate ja sisehüdraulika osade edasimüüjate teenindamine.

2.2.3 Plussid ja miinused

Plussid: Piisav kohapeal kaup, lihtne hooldus, madal hind, standardsuuruste kiire tarne

Miinused: halb vibratsioonikindlus, ei saa kasutada traktoritel ja kallurhaagistel

2.3 Teleskoophüdrauliline silinder(Spetsiaalne kallurhaagiste jaoks)

2.3.1 Põhilised struktuuriomadused

Mitmeastmeline pesastatud varruka disain, lühike pikkus pärast tagasitõmbamist ja pikk tõstekäik pärast pikendamist. Enamik neist on ühetoimelised ja tõmbuvad sisse raskusjõu toimel, 2–4 valikulise etapiga.

Rohkem pikendusastmeid toovad kaasa nõrgema terminali tõukejõu, ei sobi üliraskete koormate tõstmiseks.

2.3.2 Sobivad seadmed ja sihtkliendid

Sobivad põllumajandusettevõtete kallurhaagised, kallurautod, sanitaar-prügiautod, õhuredelid.

Teenindame haagiste paigaldamise tehaseid, kaubaosade hulgimüüjaid ja sanitaarseadmete tootjaid.

2.3.3 Plussid ja miinused

Plussid: väike sissetõmmatud maht, pikk käik, lihtne õliahel, madal rikete määr

Miinused: mitmekihilised tihendid vajavad puhast hüdroõli, aktiivset hüdraulilist tagasitõmbamisfunktsiooni pole

2.4 Raskeveokite asenduskeevitatud hüdrosilinder (ekskavaatori ja laaduri varuosad)

2.4.1 Põhilised struktuuriomadused

Valmistatud paksust lihvitud õmblusteta torust ja tugevdatud paindevastasest kolvivarrest, mis on sobitatud sepistatud kuulliigendiga või ühekordse klambriga, täieliku läbitungimisega paksud keevisõmblused toetavad kuni 35 MPa rõhku.

Mõõdud vastavad täielikult CAT, Komatsu, Kubota miniekskavaatoritele, et vahetada otse ilma muutmiseta.

2.4.2 Sobivad seadmed ja sihtkliendid

Paigaldage miniekskavaatori noole/hoova silinder, laaduri kallutussilinder, väike teerull.

Teenindame ehitusmasinate eksportijaid, väliremonditöökodasid ja väikeseid inseneriseadmete tehaseid.

2.4.3 Plussid ja miinused

Plussid: Täpne asendussuurus, löögikindel, ehitusplatsidel vastupidav, palju korduvaid tellimusi

Miinused: erinevad mudelid, mittestandardsed masinad vajavad kohandamist vanade silindriandmete põhjal

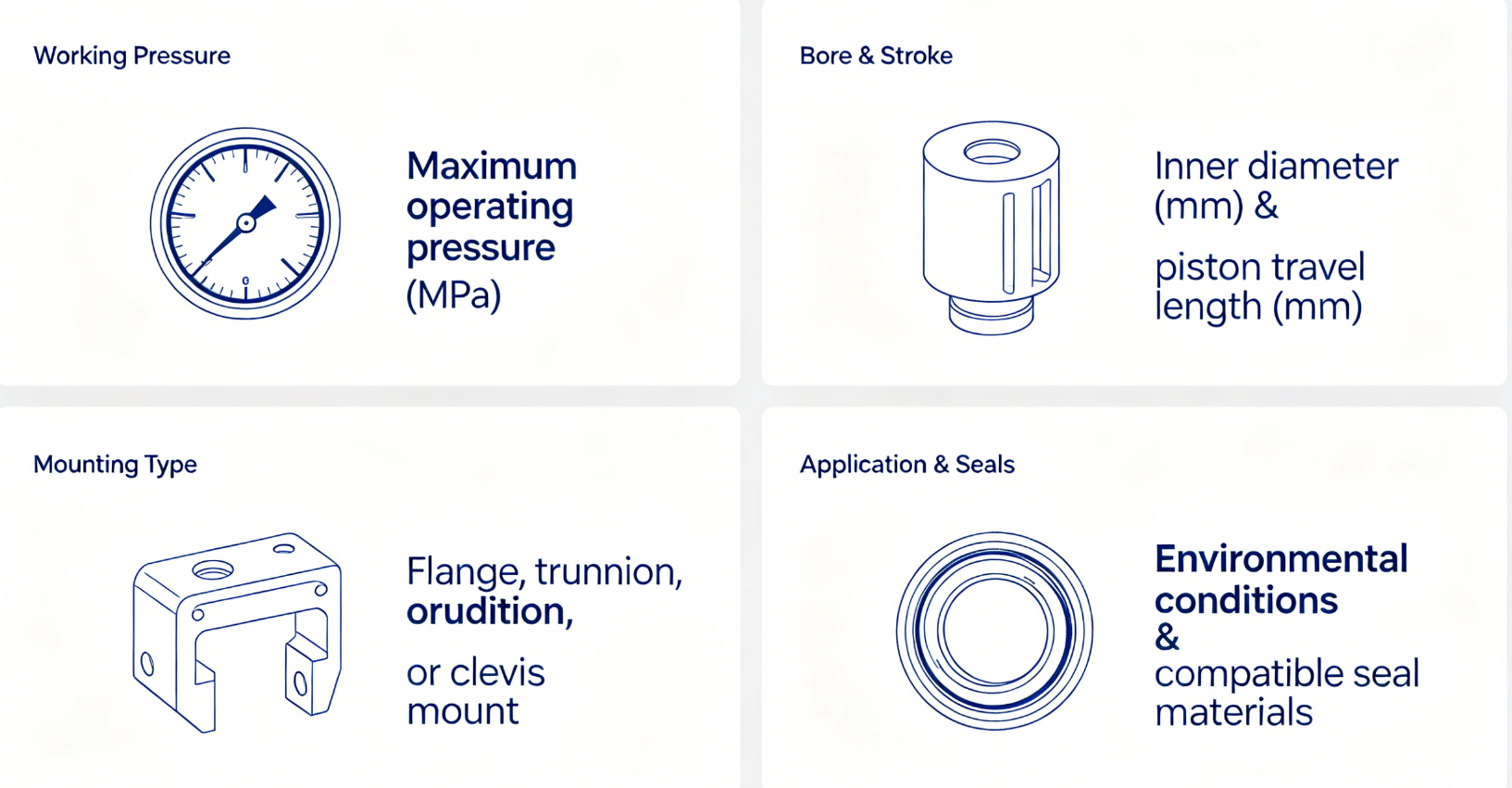

III. Universaalsed põhivaliku parameetrid

3.1 Töörõhu sobitamine

21MPa (3000PSI) standardmudel sobib enamikule talu- ja siseseadmetele, moodustades 90% tellimustest kõrge kuluga.

25–35 MPa paksendatud kõrgsurveversioon ekskavaatoritele ja kaevandustöötingimustele.

3.2 Puuraugu ja käigu valiku reeglid

Tõstejõud puudutab ainult ava ja süsteemi rõhku; pikem käik ei saa suurendada kandevõimet.

Mõõtke vanade silindrite väljavahetamisel täielikku tagasitõmbamis- ja pikenduspikkust, visuaalne hinnang põhjustab kergesti käigupuuduse ja õlilekke.

Valige piiratud ruumiga pika käigu jaoks teleskoopsilindrid; Valige mitme nurga all kasutatavate pöördeseadmete jaoks keevitatud topeltklambriga silindrid.

3.3 Kinnitustüübi kiirsobitamine

Välistingimustes kasutatavad mitme nurgaga tõstemasinad: Keevitatud topeltklambriga hüdrosilinder

Stabiilne siseruumide madalsurveseade: Roolivarda hüdrosilinder

Kallurhaagise pika käiguga tõstmine: Teleskoophüdrauliline silinder

Ekskavaatori liigendhoob: suure koormusega asenduskeevitatud hüdrosilinder

3.4 Tihendid ja korrosioonivastane paigutus töökeskkonna järgi

Tavaline siseruumide puhtusseisund: NBR tihendid + must roostevastane värv

Mudane välitalu: Paks kroomitud kolvivarras + väline tolmukate

Rannikusoola udukeskkond: üldine tsingitud korrosioonivastane kiht

Kõrge temperatuuriga kuuma õli seisund: FKM fluori kummist tihendid sisemise ja välise lekke vältimiseks

IV. Kiirvalikutabel tööstusharude kaupa

4.1 Põllumajandusmasinad

Esimene valik: kahekordse toimega keevitatud topeltklambriga hüdrosilinder

Vältige: Roolivarda silindrid purunevad vibratsiooni mõjul kergesti; ülepika käiguga teleskoopsilindrid ei sobi väikesele põllutehnikale

4.2 Kaubavedu ja kanalisatsiooni kallurseadmed

Esimene valik: 2–4-astmeline ühetoimeline teleskoophüdrauliline silinder

Alternatiiv: Pika käiguga keevitatud topeltklahvsilinder kergetele väikestele haagistele

4.3 Väikesed ehitusmasinad

Esimene valik: raskeveokite asenduskeevitatud hüdrosilinder

Alternatiiv: paksendatud kõrgsurve topeltklahvsilinder suurtele põllulaaduritele

4.4 Automatiseerimine ja tööpingid

Esimene valik: standardne roolivarda hüdrosilinder

Vältige: kallid keevitatud silindrid pole statsionaarsete siseseadmete jaoks vajalikud

V. Levinud vead ja vältimise soovitused

5.1 Keevitatud topeltklahvsilinder

Õhukesed splaissitud klambrid pragunevad suure koormuse korral, õhukesed keevisõmblused põhjustavad õli imbumist. Kinnitage sepistatud integreeritud klahv ja 8mm+ täisläbivus keevisõmblused, välistingimustes kasutamiseks soovitatav jäme kroomitud varras.

5.2 Roolivarda hüdrosilinder

Vibratsioon lõdvendab tõmbevardaid ja painutab kolvivardaid, lubatud ainult stabiilsete siseseadmete puhul.

5.3 Teleskoophüdrauliline silinder

Kontrollige suurt koormust kahe esimese etapi jooksul; täispikendus põhjustab tõukejõu järsu languse. Mitmekihiliste tihendite kaitsmiseks vahetage regulaarselt hüdroõli.

5.4 Ekskavaatori vahetussilinder

Vale suurust ei saa tavapäraselt paigaldada, enne tellimist esitage kinnituseks vanad silindrifotod ja masinamudelid.

VI. Kohandatud ja asenduskonsultatsioon

Vastavate plaanide saamiseks 24 tunni jooksul saatke meie inseneridele järgmine teave:

Masinatööstus ja täielik mudel

Selged fotod vanadest silindri kinnitusotstest

Mõõdetud ava, varda läbimõõt, täielikult välja sirutatud ja sissetõmmatud pikkus

Töörõhk ja keskkond (kõrge temperatuur, mereäär, mudane koht)

Toetame 1 tk proovi kohandamist kõigi nelja balloonitüübi jaoks, igal tootel on täielik rõhutesti aruanne ja 12-kuuline garantii.
