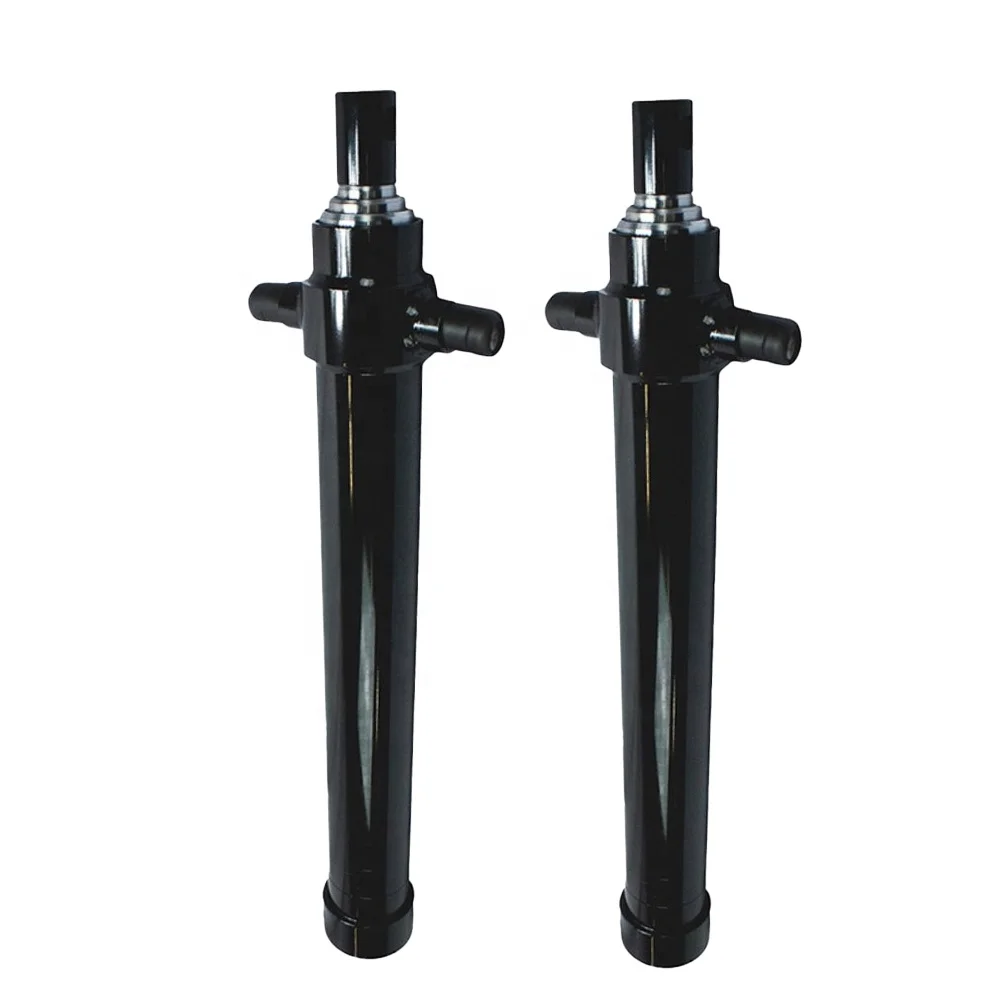

3TG-E90x1199 on kolmeastmeline kerealune teleskoophüdrauliline silinder, mille käigupikkus on 1199 mm, maksimaalne töörõhk 220 baari ja kallutusvahemik 5–14 tonni.
Number of stages:
3 etappiWorking volume:
6,2LMaximum working pressure:
220 baari3TG-E90x1199 on kolmeastmeline kerealune teleskoophüdrauliline silinder, mis on loetletud HCIC-2026 kataloogis. Selle kompaktne põhjapaigutus on mõeldud kallutussüsteemide jaoks, kus silinder peab läbima pika käigu, jäädes samal ajal kere ja šassii all olevasse ruumi.
Kataloogis on kirjas käigupikkus 1199 mm, mass 35 kg, töömaht 6,2 L ja maksimaalne töörõhk 220 baari. See annab ka 5–14-tonnise kallutusvõimsuse ja peamised L/A/B/C/D/E paigaldusmõõtmed. Need väärtused toetavad esialgset sobivuse arutelu; need ei asenda täielikku haagisearvutust.
| Parameeter | Kataloogi väärtus |
|---|---|
| Mudel | 3TG-E90x1199 |
| Etappide arv | 3 |
| Insult | 1199 mm |
| Mass | 35 kg |
| Töömaht | 6,2 l |
| Maksimaalne töörõhk |
220 baari |
| Kataloogi kallutusvõimsuse vahemik | 5-14 tonni |
| Mõõdud L | 598 mm |
| Mõõde A | 160 mm |
| Dimensioon B | 438 mm |
| Mõõde C | 108 mm |
| Mõõde D | 92 mm |
| Mõõtmed E | 58 mm |
Ülaltoodud spetsifikatsiooni väärtused on transkribeeritud kaasasolevas HCIC-2026 kataloogis olevast teleskoopsilindrite tabelist. Kataloogi 5–14-tonnine näitaja on kasutusala, mitte universaalne kandevõime kinnitus iga kallurhaagise jaoks.
Kolmeastmeline põhjakonstruktsioon
3TG-E90x1199 kasutab kolme teleskooplava. Sissetõmbamisel aitavad pesastatud astmed hoida silindripaketti kerealuse paigaldusalas. Pikendamise ajal tagavad etapid kallutustsükli jaoks vajaliku liikumise, ilma et kogu tööpikkus oleks suletud asendis.
Lava paigutus tähendab ka seda, et silindri jõud ja kiirus võivad pikendamise ajal muutuda. The effective area changes as different stages become active, so selection should consider the load, hinge geometry, tipping angle, pump flow and valve settings together.
Kerealuse paigaldust reguleerib rohkem kui silindri suletud pikkus. The buyer should check the cradle or support arrangement, pin alignment, chassis clearance and the path of the cylinder as the body moves from closed to tipped position.
Kataloogis on L 598 mm ja mõõtmed A kuni E vastavalt 160, 438, 108, 92 ja 58 mm. Neid mõõte tuleks võrrelda kliendi raami joonise ja paigalduskorraldusega. Silinder tuleks joondada vastavalt paigalduskonstruktsioonile, mitte sundida seda positsioonile kronsteini moonutuste tõttu.

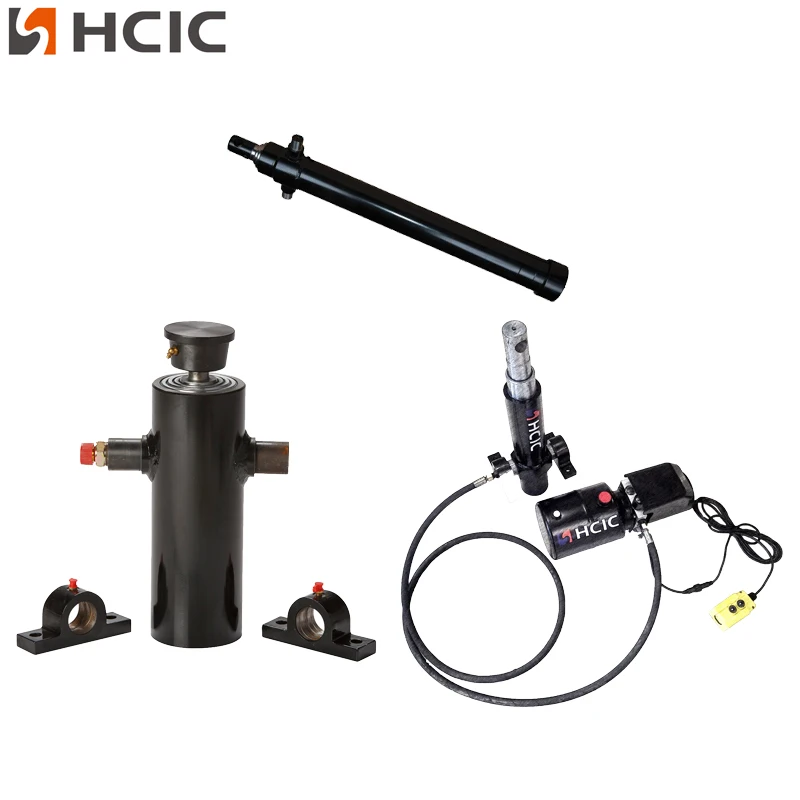

HCIC kataloogis on ka kerealuse silindrisarja tarvikud ja tugivõimalused, sealhulgas varda- või kuulikujulised ühendused ja silindri tugihoidik. 3TG-E90x1199 projekti täpne ühendus- ja tugikorraldus tuleks kinnitada praegusel joonisel, mitte eeldada üldise kataloogi illustratsiooni järgi.
3TG-E90x1199 on loetletud maksimaalse töörõhuga 220 baari. Seda väärtust tuleb vaadata koos pumba, vabastusklapi seadistuse, hüdrovoolikute, õli puhtuse, paigalduskonstruktsiooni ja kogu kallutuskoormusega.
Kataloogis on välja toodud 5–14-tonnine kallutusvõimsus. Seda vahemikku tuleks käsitleda kataloogirakenduse viitena. Actual suitability depends on the trailer body, load distribution, hinge position, tipping angle, chassis strength, hydraulic flow and operating conditions.
Õige ava või käiguga silinder võib siiski olla sobimatu, kui paigaldusgeomeetria või süsteemi rõhk on vale. Seetõttu tuleks enne ballooni tellimist täielik taotluse läbivaatamine lõpule viia.

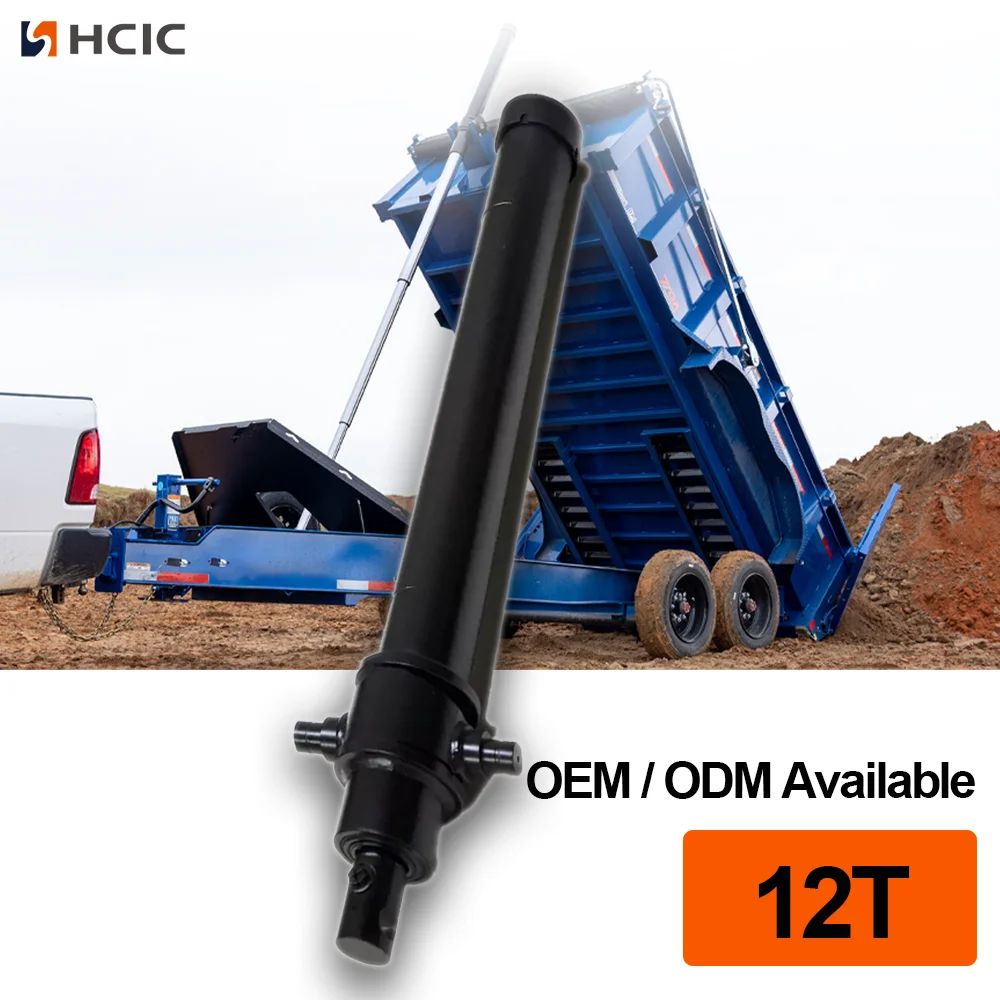

3TG-E90x1199 on asjakohane kallurhaagise ja kerealuse kallutussüsteemide projektidele, mis nõuavad kolmeastmelist silindrit 1199 mm käigupikkusega. Seda võib kaaluda originaalseadmete tootjate ehitamisel, asendustöödel ja haagiste ümberkujundamisel, kui saadaolev ruum ja süsteeminõuded vastavad kataloogi andmetele.
Kaasasolev HCIC kataloog kirjeldab kahe- kuni kuueastmelise konfiguratsiooniga põhjasilindrite rida, kuid see artikkel keskendub ainult mudelile 3TG-E90x1199. Muid mudeleid ei tohiks kasutada selle mõõtmete või tööandmete asendajana ilma eraldi inseneriülevaateta.
3TG-E90x1199 hinnapakkumise või asendushinnangu saamiseks saatke:
- Haagise tüüp ja kere mõõtmed
- Nõutav käik ja suletud paigaldusruum
- Šassii, hälli ja kronsteini joonised
- Nõel- või kuulühendusdetailid
- Teave pumba rõhu ja vooluhulga kohta
- Vooliku ja pordi paigutus
- Kaldenurk ja koormuse jaotus
- Fotod praegusest silindrist ja paigaldusalast
- Nõutav kogus ja asendusolek
Need üksikasjad aitavad eristada silindri vahetust suuremast kronsteini, joonduse või hüdrosüsteemi probleemist.
3TG-E90x1199 on määratletud kolmeastmeline kerealune teleskoophüdrauliline silinder, mille käigupikkus on 1199 mm, maksimaalne töörõhk 220 baari, töömaht 6,2 l ja 5–14-tonnine kallutusvahemik. Selle 598 mm L-mõõde ja loetletud A–E mõõdud annavad praktilise lähtekoha paigalduse planeerimisel.
Lõplik valik peaks põhinema kogu haagisesüsteemil, mitte ainult käigul või rõhul. Enne ostmist saatke põhjajoonis ja hüdraulikaandmed HCIC-le projektipõhiseks ülevaatamiseks.
HCIC arendab ja toodab hüdrosilindreid ja jõuseadmeid sõidukite ja tööstuslike rakenduste jaoks. 3TG-E90x1199 projekti puhul saab HCIC üle vaadata joonised, mõõdetud mõõtmed ja hüdraulikanõuded originaalseadmete tootja või asenduspäringu jaoks.
