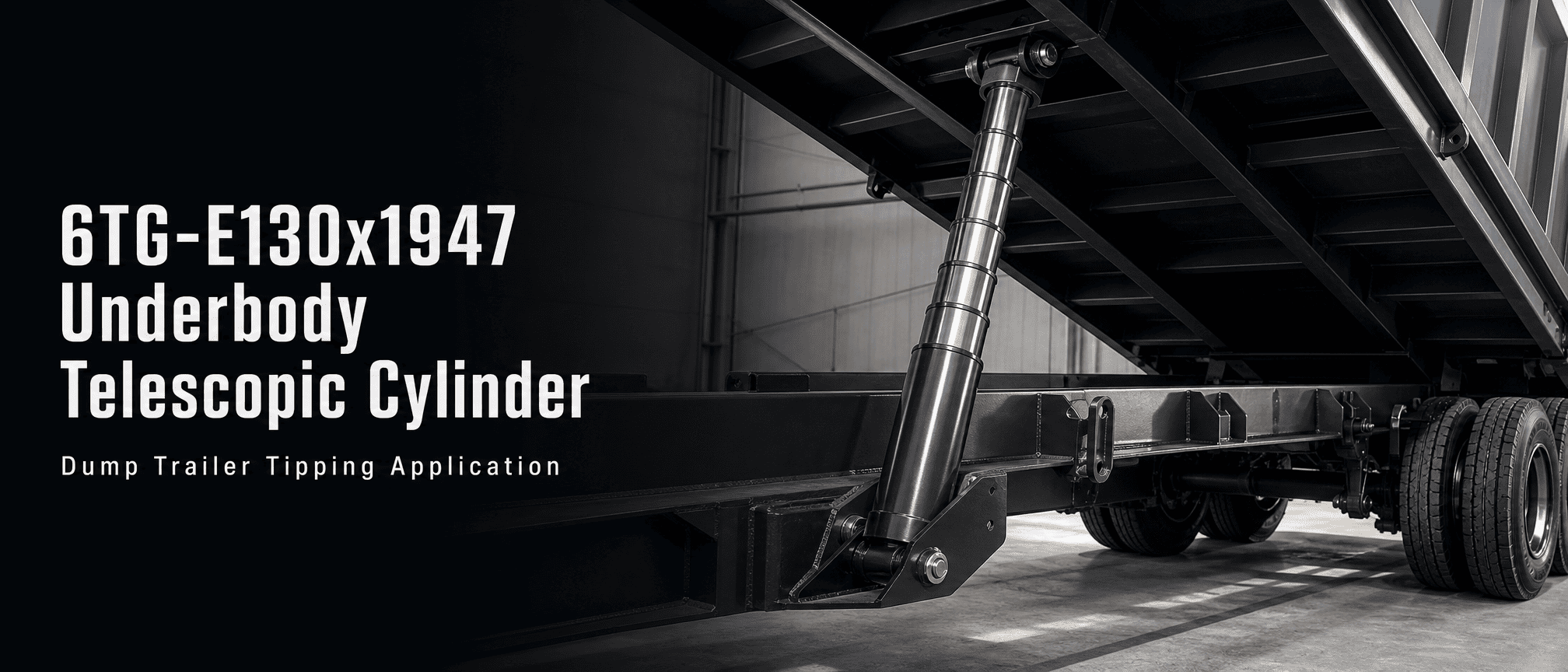

Kallurhaagiste teleskoophüdrauliline silinder HCIC 6TG-E130x1947 on 6-astmeline, käigupikkus 1947 mm, rõhk 180 baari ja kallutusvõime kuni 11-18 tonni.
Number of stages:
6 etappiStroke:
1947 mmListed extension figure:
53Working volume:
14L6TG-E130x1947 on kuueastmeline kerealune teleskoophüdrauliline silinder kallurhaagistele. Selle käigupikkus on 1947 mm, töömaht 14 l, maksimaalne töörõhk 180 baari ja kallutusvõimsus 11-18 tonni. Selle kataloogi mõõtmed on A 543 mm, B 216 mm, C 327 mm, D 132 mm ja E 92 mm ning loetletud mass on 53 kg.
Silinder kuulub HCIC kerealuse valikusse kergete kallurseadmete jaoks, sealhulgas külgkallurite ja kolmesuunaliste kallurhaagiste jaoks. Lõplikku paigaldust tuleb siiski kontrollida haagise raami, hingede geomeetria, koormustee, õlikontuuri ja vaba paigaldusruumi suhtes.

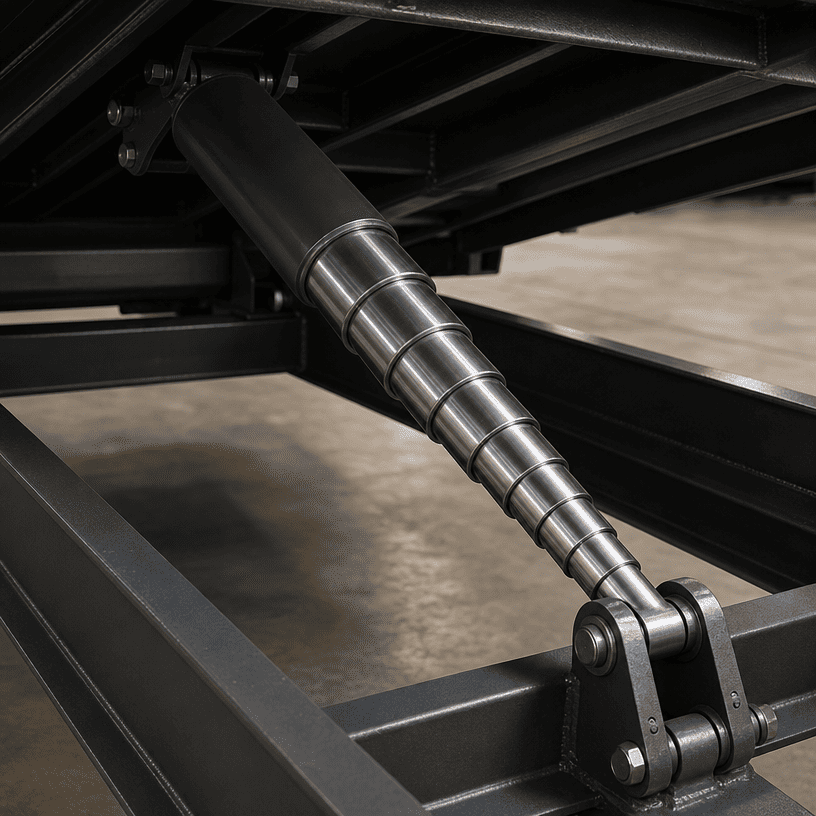

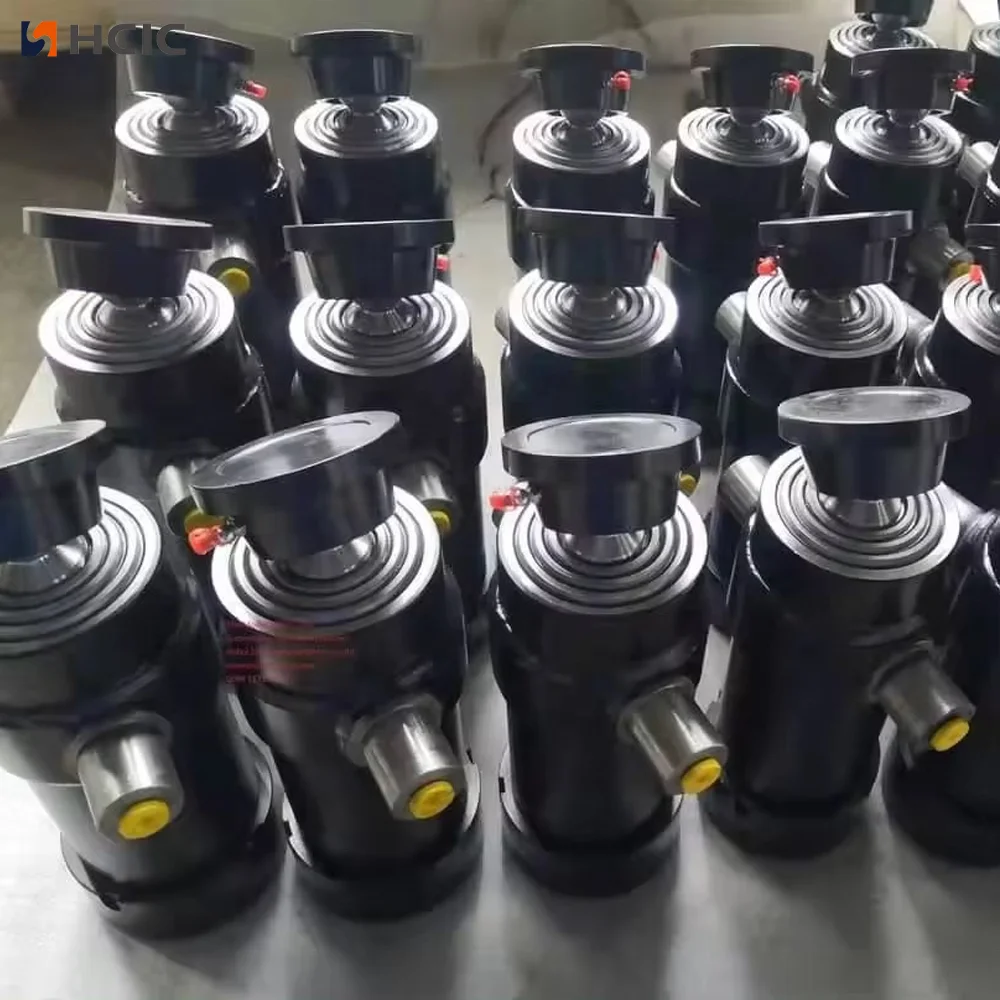

Alumine teleskoopsilinder kasutab pika töökäigu loomiseks mitut pesastatud etappi, hoides samal ajal sissetõmmatud pakendit lühemana kui üks pikk silinder. See paigutus on kasulik, kui silinder peab mahtuma prügikasti alla ja pakkuma siiski piisavalt liikumist kallutamiseks.
6TG-E130x1947 kerealusel teleskoophüdraulika silindril on kuus astet. Kui hüdraulikaõli siseneb silindrisse, kulgevad etapid järjestikku, et tekitada tõsteliikumine. Sissetõmbamise ajal naasevad etapid pesastatud koostu. Tegelik järjestus ja koormuse käitumine sõltuvad silindri konstruktsioonist, õlivarustusest, paigaldusgeomeetriast ja haagise konstruktsioonist.
See ei ole universaalne asendus, mis põhineb ainult käigu pikkusel. Enne asendamist tuleb kontrollida suletud paigaldusmõõtmeid, tihvtide või silmade asetust, kaldenurka, kehamassi ja šassii kinnituskohti.
| Üksus | Kataloogi spetsifikatsioon |
|---|---|
| Mudel | 6TG-E130x1947 |
| Toote tüüp | Kerealune teleskoophüdrauliline silinder |
| Etappide arv | 6 |
| Insult | 1947 mm |
| Loetletud laienduskuju | 53 |
| Töömaht | 14 L |
| Mass | 53 kg |
| Maksimaalne töörõhk | 180 baari |
| Kallutamisvõimsuse vahemik | 11-18 tonni |
| Mõõde A | 543 mm |
| Dimensioon B | 216 mm |
| Mõõde C | 327 mm |
| Mõõde D | 132 mm |
| Mõõtmed E | 92 mm |

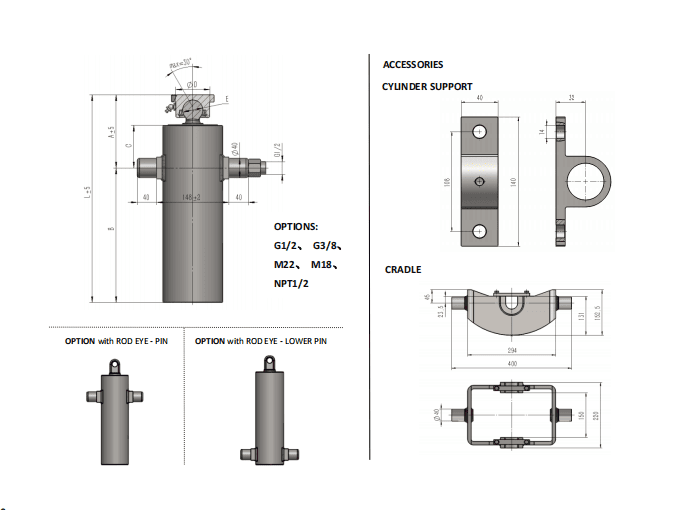

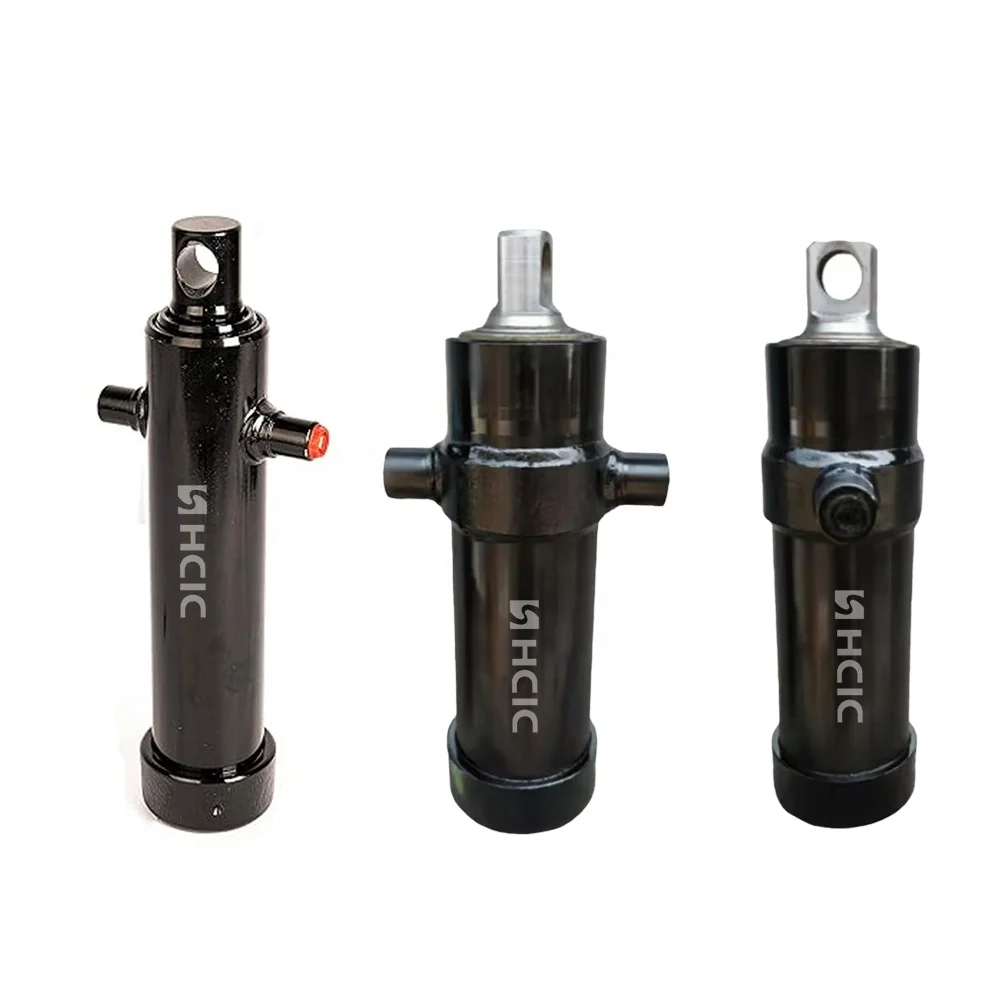

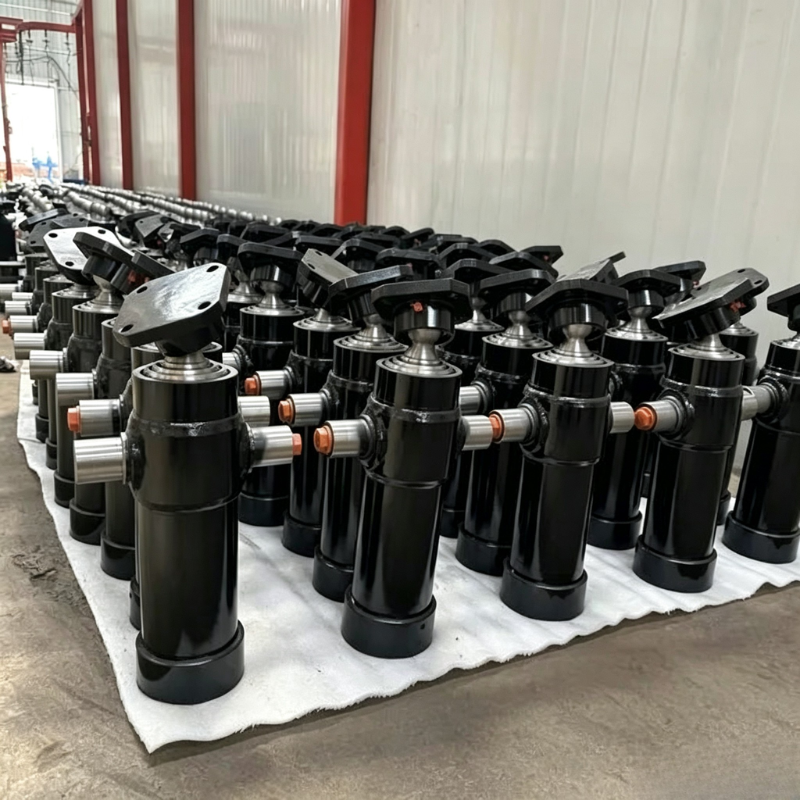

Kataloogis on ära toodud ka kerealuse valik koos kuul- ja aasversioonidega, kinnitusklambrite ja tugedega ning mitmete pordivõimalustega. Hinnapakkumise täpne ühendus ja paigalduskonfiguratsioon tuleb kinnitada nõutava joonise ja haagise paigutusega.
Kataloogis on tooteandmetel märgitud mõõtmed A kuni E. Need mõõtmed on paigaldusviide, mitte vahetatavad väärtused. Asendussilinder peab vastama haagise tegelikule tihvti keskpunktile, kronsteinile, lõtkule ja kere geomeetriale.
Praktiline ülevaade peaks võrdlema:
- Vaba ruum prügikasti all, kui see on sissetõmmatud
- Silindri tööasend ja pikendustee
- mõlemas otsas tihvtid või silmade joondus
- Kliirens šassiist, kerest, telgedest, voolikutest ja muudest komponentidest
- Nõutav kallutusnurk ja punkt, kus silinder jõuab täielikult välja
- Kere hingede asend ja koormuse ülekande suund
1947 mm käik on vaid üks osa sobivusest. Sama käiguga silinder võib siiski sobimatuks osutuda, kui selle suletud pikkus, paigalduskõrgus või ühenduse geomeetria on erinev.
Kuueastmeline konstruktsioon võimaldab mudelil 6TG-E130x1947 kompaktsest põhjakorraldusest saada pika käigu. Pesastatud tünni sektsioonid jagavad laiendusülesannet, nii et iga etapp ja selle tihendusliides peavad töötama õiges järjekorras.
Teleskoopsilindrid nõuavad ka hoolikat tähelepanu joondamisele. Kinnitusklambrid peaksid juhtima silindrit läbi ettenähtud tee, sundimata astmeid kandma moonutatud raami tekitatud külgkoormust. Silinder on jõudu tekitav komponent; seda ei tohiks kasutada hinge või šassii joondamise probleemi lahendamiseks.
Kataloogis kirjeldatakse aluspõhja valikut, mis on saadaval koos kronsteinide ja tugedega. OEM-i paigaldamisel tuleks kronsteini konstruktsioon, tihvtide joondus ja hoidiku paigutus üle vaadata koos silindriga, mitte käsitleda eraldi järelmõtetena.
Kataloogis on 6TG-E130x1947 maksimaalne töörõhk 180 baari ja kallutusvõimsus 11-18 tonni. Neid arve tuleb lugeda ettenähtud seadmekonfiguratsioonis. Need ei määra terve haagise kandevõimet.
Tegelik kallutamise jõudlus sõltub kehakaalust, kasuliku koormuse jaotusest, hinge hõõrdumisest, silindri nurgast, paigaldusasendist, hüdraulilisest voolust, rõhukadudest ja konstruktsiooni tugevusest. Haagise tootja vastutab kogu koormatee ja ohutute töötingimuste kontrollimise eest.
180-baarine näitaja peaks sobima ka pumba, ventiili, voolikute, liitmike ja kinnitusdetailidega. Süsteemi ei tohiks käitada kõrgemal kui selle madalaima reitinguga komponendi lubatud nimiväärtus.
HCIC põhja silindri kirjelduses on kirjas, et selles vahemikus kasutatavad tihendid on ette nähtud püsideformatsiooni ja kulumise vastu ning töötamiseks temperatuurivahemikus -40°C kuni +100°C. Kataloogis on ka kirjas, et astmetel on kasutatud kõvakroomimist ja see sari on mõeldud maksimaalsele töörõhule 200 baari üldises põhjafunktsiooni kirjelduses.
Konkreetse 6TG-E130x1947 tabelirea jaoks on loetletud maksimaalne töörõhk 180 baari. Selle tooteartikli ja pakkumise puhul tuleks kasutada mudelipõhist tabeli väärtust. Laiema ulatuse avaldust ei tohiks kasutada mudeli loetletud väärtuse asendamiseks.
Kataloogis esitletakse 6TG-E130x1947 prügimäeseadmete alustootena. See ei paku selle konkreetse mudeli jaoks täielikku tihendussegu, pinna paksust, tsükli eluiga ega üksikasjalikku hooldusintervalli. Need üksikasjad tuleks kinnitada, kui töökeskkond, kliima ja töötsükkel on teada.
Ostja, kes asendab või täpsustab 6TG-E130x1947, peaks koostama järgmise teabe:
1. Praeguse silindri mudel ja identifitseerimissilt, kui see on olemas
2. Nõela keskkoha või silma keskpunkti mõõtmed sisse- ja väljatõmmatud asendis
3. Nõutav käik ja kaldenurk
4. Kallaku kere pikkus, tühimass ja ettenähtud kandevõime
5. Hinge asukoha ja kinnitusklambri joonis
6. Pumba vooluhulk, süsteemi rõhk ja klapi tüüp
7. Voolikuühenduse ja pordi nõuded
8. Vaba ruumi kere all ja šassii ümber
9. Töötemperatuur ja eeldatav kokkupuude vee, tolmu või teereostusega
10. Kas vaja on kronsteine, tugesid, turvahälli või täielikku paigalduskomplekti
Selge paigaldusteave vähendab riski saada silinder, millel on õige käik, kuid mida ei saa turvaliselt haagisele paigaldada.
Kataloog seob kerealuse teleskoopivaliku kergete kallurite, külgkallurite ja kolmesuunaliste kallurhaagiste rakendustega. Mudelit 6TG-E130x1947 võib kaaluda juhul, kui varustus nõuab pikka käiku ja kuueastmeline konstruktsioon sobib vaba kerealuse ruumiga.
Taotluse heakskiitmine peaks põhinema täielikul mehaanilisel ja hüdraulilisel ülevaatusel. Tootekirjeldus üksi ei kinnita sobivust konkreetse haagise mudeli, kandevõime või kaldenurga jaoks.
6TG-E130x1947 kerealuse teleskoophüdrauliline silinder ühendab endas kuueastmelise konstruktsiooni 1947 mm käiguga ja kataloogis loetletud mõõtmetega haagise integreerimiseks. Tehniliselt kasuliku hinnapakkumise taotlemiseks saatke HCIC-le olemasolevad silindri andmed, paigaldusjoonis, kallutusnurk, pumba andmed ja töötingimused.
HCIC saab seejärel võrrelda mudelit tegeliku põhjapaigaldusega, selle asemel, et tugineda ainult käigupikkusele.
