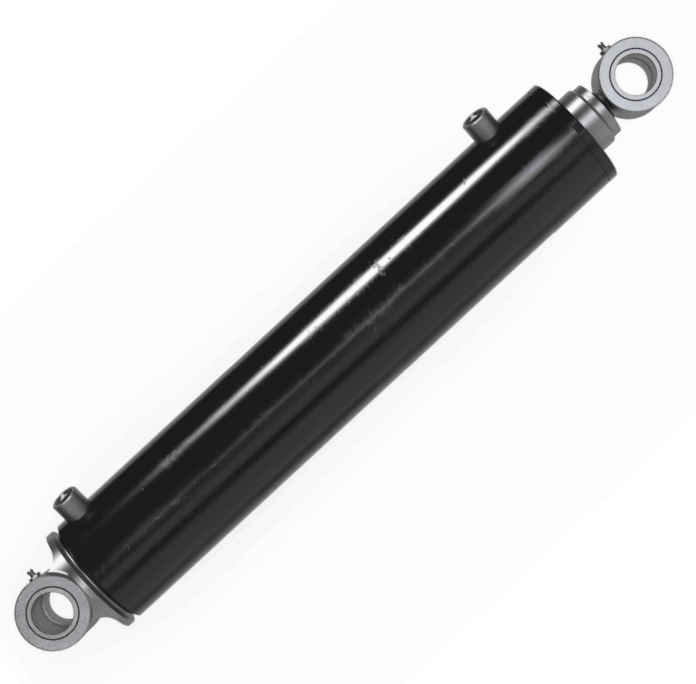

Liughüdrauliline silinder tagalaaduriga prügiautodele

Liughüdrauliline silinder M-1419165 on loetletud HCIC-2026 kataloogis tagalaaduri prügiauto hüdrosilindrite all. Selle kataloogikirjeldus on 5-tollise ava, 4-tollise varda ja 32,5-tollise käiguga liugsilinder.

Liughüdrauliline silinder töötab tagalaaduri sisemise materjalikäsitsemismehhanismi osana. Seda tuleks hinnata koos liugplaadi, juhikute, tihvtide, kerekonstruktsiooni ja hüdroahelaga. Sama nimiavaga hüdrosilinder ei ole automaatselt õige asendus, kui käik, varda suurus, kinnituskeskused või liikumistee erinevad.

---

I. M-1419165 Tehnilised andmed

Kataloogikirjes ei ole loetletud M-1419165 mudelispetsiifilist töörõhku, kaalu, pordi spetsifikatsiooni, suletud pikkust ega materjali klassi. Need andmed peavad olema kinnitatud tegeliku masina ja asenduskonfiguratsiooni jaoks.

---

II. Toote struktuur ja tööloogika

M-1419165 kasutab 5-tollise ava ja 4-tollise varda mõõtmete suhet, et tekitada kontrollitud lineaarne liikumine tagumise laaduri liugmehhanismis. Varda suur läbimõõt on oluline kinnitusviis, kuna see mõjutab vardapoolset ala, juhiku paigutust, kinnitusühendust ja vaba ruumi.

32,5-tolline käik kirjeldab silindri lineaarset käiku. Liugplaadi tegelik teekond sõltub juhtsiinidest, pöörde- või tihvtide asukohtadest, mehaanilistest tõkestidest ja tagalaaduri kere kujust. Sel põhjusel tuleb asendusülevaatusel mõõta silindrit mõlemas lõppasendis, mitte ainult võrrelda kataloogi käiku.

Kataloog paigutab M-1419165 tagumise laaduri prügiauto sektsiooni ja tähistab seda konkreetselt liugsilindrina. See rakenduse kirjeldus aitab ostjal keskenduda libisemisele ja suunamise joondamisele, selle asemel, et käsitleda detaili üldotstarbelise tööstusliku silindrina.

---

III. Paigaldamise ja valiku kontroll

Enne M-1419165 tellimist vaadake üle:

• Liugmehhanism:Veenduge, et silinder liigutab tagalaaduri kere jaoks vajalikku liugfunktsiooni.
• Paigalduskeskused:Mõõtke paigalduskaugust täielikult sissetõmmatud ja täielikult välja sirutatud asendis.
• Puuri ja varda kliirens:Kontrollige 5-tollist silindrit ja 4-tollist varda juhikute, katete ja lähedalasuvate konstruktsioonide suhtes.
• Löögi tee:Võrrelge 32,5-tollist kataloogikäiku liugplaadi tegeliku käigu ja peatustega.
• Tihvt ja kronstein sobivad:Salvestage tihvtide läbimõõt, klambri laius, puksi detailid ja kronsteini joondus.
• Hüdraulikaahel:Esitage tehniliseks ülevaatamiseks olemasoleva rõhu, vooluhulga, klapi ja pordi teave.
• Juhendi tingimus:Enne asendussilindri paigaldamist kontrollige liugjuhikuid ja kerekonstruktsiooni.
• Juurdepääs teenusele:Veenduge, et tihendeid, varda pinda, ühendusi ja kinnituspunkte saab ohutult kontrollida.

Ei tohiks eeldada, et liugsilinder ületaks painutatud juhiku või kinnijäänud liugplaadi. Liigne mehaaniline takistus võib mõjutada kogu vooluringi ja võib muuta heli asendamise vale osaks.

---

IV. Rakendused

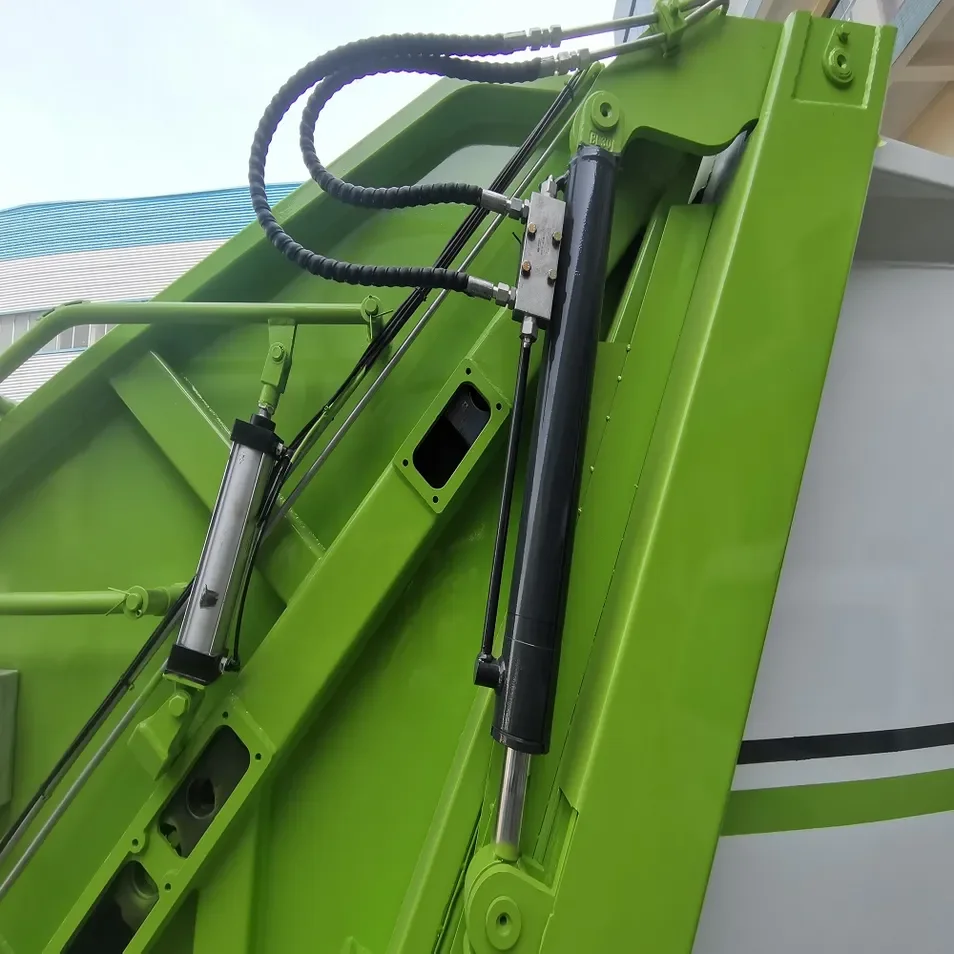

HCIC kataloogis on M-1419165 liughüdrauliline silinder tagalaaduri prügiautode hüdrosüsteemide jaoks. Seetõttu võib seda kaaluda tagalaadurite OEM-i integreerimiseks, asendussilindrite hankimiseks ja masinapargi hoolduseks, kui mudeli mõõtmed ja liugmehhanism on ühilduvad.

Rakenduse etikett ei taga universaalset sobivust. Tagalaaduri kered võivad erineda juhiku paigutuse, liuguri mõõtmete, laadimisjärjestuse ja hüdrauliliste juhtseadmete poolest. Need erinevused tuleks enne ostmist üle vaadata.

---

V. Miks mudeli kirjeldus on oluline?

Varuosade ostmisel on liugsilinder kasulikum kui üldine hüdrosilindri silt, kuna see ühendab komponendi konkreetse masina funktsiooniga. Ostja saab seda kirjeldust kasutada tehnilise päringu korraldamiseks:

• Slaidiga reisimine
• Juhend ja plaadi liikumine
• Paigalduskeskuse mõõtmed
• Kere kliirens
• Hüdrauliline kiirus ja rõhk
• Lõpp-asendi juhtimine

See funktsioon-kõigepealt lähenemine vähendab silindri valimise riski ainult seetõttu, et selle ava näeb välja sarnane olemasoleva osaga.

---

VI. OEM-i ja asenduspäringute kontroll-loend

Saada HCIC:

• Olemasolevad M-1419165 fotod või andmesildi andmed
• Tagalaaduri keretüübi ja liugmehhanismi joonised
• Puur, varda ja käigu kinnitus
• Pikendatud ja sissetõmmatud kinnituskeskuse mõõtmed
• Tihvti, klambri, kronsteini ja puksi detailid
• Hüdraulika skemaatiline, rõhu- ja vooluteave
• Pordi ja vooliku paigutus
• Liugplaadi ja juhiku seisukord
• Töötsükkel ja jäätmematerjali tingimused
• Kogus ja sihtkoht

Kui originaalsilinder on ebaõnnestunud, lisage varda, silindri, kinnituspunktide ja juhikute kujutised. Ümbritsev mehhanism võib olla asendusülevaatuse jaoks asjakohane.

---

VII. KKK

---

VIII. Järeldus

Liughüdrauliline silinder M-1419165 on kataloogis määratletud liugsilinder, mis on mõeldud tagalaaduri prügiveokite jaoks. Selle peamised identifitseerimisandmed on 5-tolline ava, 4-tolline varras, 32,5-tolline käik ja kataloogikirjeldus "Slide Cylinder".

Need väärtused annavad praktilise lähtepunkti originaalseadmete tootjate ja asenduspäringute jaoks, kuid usaldusväärse otsuse tegemiseks on vaja rohkemat kui puute võrdlust. Esitage liugmehhanismi joonis, paigaldusmõõtmed, hüdroahela teave ja juhiste seisukord, et HCIC saaks hinnata M-1419165 kogu jäätmeveoki süsteemi suhtes.

---

IX. HCIC kohta

HCIC, tuntud ka kui Jinan Huachen Industrial Co., Ltd., arendab ja toodab hüdrosilindreid, hüdrojõuseadmeid ja nendega seotud komponente sõidukite, jäätmekäitluse ja tööstuslike rakenduste jaoks. Lõpptoote sobivust tuleb kinnitada masina tegeliku konstruktsiooni ja töötingimustega.
