HCIC-630 käärtõstuk kallurhaagisele: 37,50-tolline paigalduskaugus, 25-tolline silindrikäik, 65,75-tolline maksimaalne laiendus. Robotkeevitatud võimendusraam rasketele kallurhaagistele, teraviljakeredele ja jäätmete veeremistele.
Kallurhaagise käärtõstuk on meie Ameerika elektriliste tõstukite liini suurim seade. Tööstuslik klass. Loodud koormate jaoks, millest väiksemad tõstukid keelduvad.

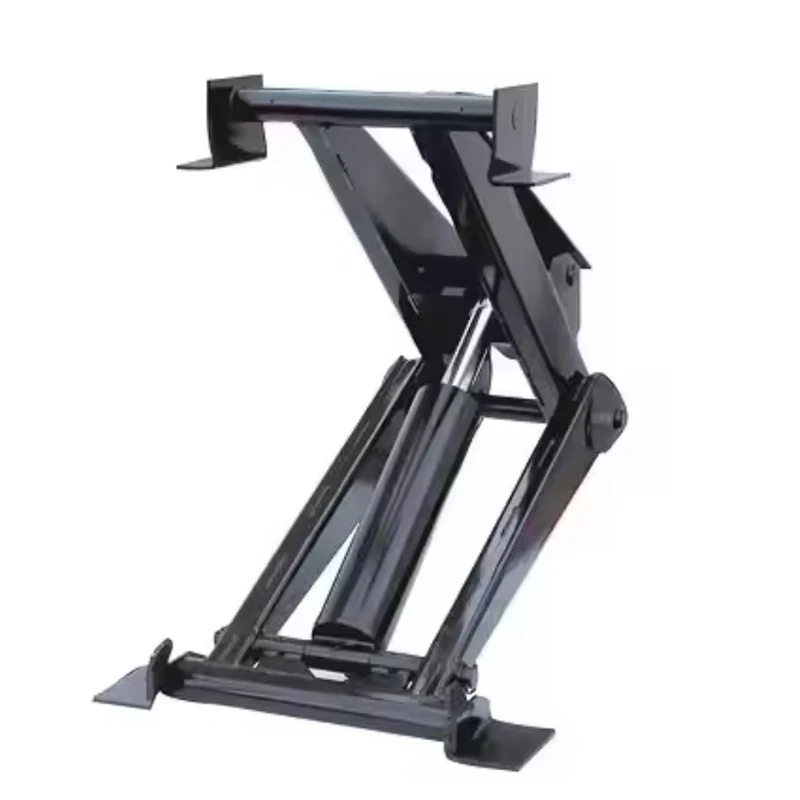

See on käär-tüüpi võimendusraam: ristatud terashoovad, keskel hüdrosilinder, peal 24-tolline risttala. Silinder ajab käed laiali; käed korrutavad löögi tõstmiseks. 65,75-tollise maksimaalse pikendusega tõstab see tandemteljega kalluri kere piisavalt kõrgele, et puhastada märg savi ja rasked täitematerjalid.
See ei ole veoauto tarvik. See on tükk materjalikäitluse infrastruktuuri, mis kinnitub kaubandusliku kere alla ja töötab aastaid.
HCIC jooniselt, mõõdetuna seadmel:
| Mõõtmed | Väärtus | Mis see on |
|---|---|---|
| A | 24.00" | Ülemise risttala pikkus |
| B | 37,50" | Paigalduskaugus (eesmisest tahapoole) |
| C | 25.00" | Silindri käik |
| D | 9,75" | Raami sügavus kinnitusel |
| E | 65,75" | Maksimaalne pikendamine (tõstetud kõrgus) |
| F | 22,50" | Esiosa laius |
| G | 14,50" | Tagumine laius |
24-tolline risttala kannab kalluri korpust kogu laiuses täiskalde all. 37,5-tolline paigalduskaugus jaotab pöördekoormuse pikemale šassiiosale – just see hoiab pikal tandemraamil koormuse lahti murdmisel paindumast. 25-tolline silindrikäik, mida võimendatakse kääride kaudu, annab 65,75-tollise tõusu.
Võrrelge jalajälge 310-ga: paigalduskaugus 37,50" vs 28,50", esiosa laius 22,50" vs 14,25". 630 on hoopis teine loom. Kui teie šassii on ehitatud väiksema tõstuki jaoks, siis see ilma raamita ei mahu. See on disaini järgi.
Prügitõstukis on olulised kaks jõudu: läbimurdejõud ja hoidegeomeetria.
Breakout** on esialgne tõuge, mis lõhustab koorma lahti – hetk, mil märg täitematerjal otsustab, kas see tahab libiseda või kinni jääda. 630-ndate lühikesed ja paksud madala nurga all olevad käärvarred loovad sel hetkel maksimaalse mehaanilise eelise. See on koht, kus enamik tõstukeid sureb: purunemise ajal painduv raam paneb kere külili väänduma.
Hoidmise geomeetria** on see, mis juhtub pärast seda, kui koorem hakkab liikuma. Ristitud käed hoiavad kere šassii keskel kogu kaare ulatuses. Pehmel pinnasel või kroonitud teel püsib kere kandiline. Teleskoopjäär ei saa seda teha – see surub ühte ritta ja laseb kehal tasakaalu jahtida.
630 on konstrueeritud 10 kraadi jaoks, kus kõik läheb valesti, ja see teeb seda terase, mitte elektroonikaga.
Raam võtab kõige halvema koormuse purunemisel, igal tsüklil. Külma ringiga käsitsi keevisõmblus ebaõnnestub esimesel miinustalvel. Robot asetab seadmele 1 ja seadmele 500 sama täistungiva randi.
Induktsioonkarastamine muudab tihvti pinna sügavaks kõvaks, samal ajal kui südamik jääb sitkeks. Pehme tihvt lõikab külgkoormuse all; täiesti kõva tihvt praguneb. Karastatud korpus talub kulumist, sitke südamik talub nihket, liiga suur puks levitab kontaktrõhku.
Tõstuk on optimeeritud meie jõuallikatega süsteemina. Kui jõuallika ja tõstuki suurus on koos, on tõstuk lineaarne – ühtlane kiirus esimesest tollist viimaseni, ei mingit tõusu ega löögi. Suure tsükliga veereva veoki puhul hoiab see lineaarsus raami surnuks peksmise eest.
Ehituskallurid.Märg savi, rasked täitematerjalid, kleepuvad koormused, mis nihutavad kaalu kallaku keskel. 630-ndate keskne koormustee saab käiguvahetusega hakkama ilma kere väänamata.
Põllumajanduslikud teraviljakehad.Kiire ja stabiilne kallutamine mudastel põldudel. Tera liigub kiiresti, kui see lahti laseb – keha peab jääma kandiliseks, kuni 20 tonni välja libiseb.
Tööstusjäätmete äravedu.Suure tsükliga varustus, mis töötab kogu päeva. Nulltolerants seisakuajale, nii et liitekohad on ehitatud määrimiseks, mitte asendamiseks.
Kaevandamine ja raskeehitus.Täiustatud legeeritud terasega 630 kasutab miinikohustusi kuritarvitades.
630 sobib šassiile, mis on ehitatud 37,50-tollise paigalduskauguse jaoks, ja kerele, mis vajab 65,75-tollist tõstmist. Enne tellimist:
1. Mõõtke raami siinidel paigalduskaugust (B = 37,50 tolli)
2. Kontrollige kinnituse saadaolevat sügavust (D = 9,75")
3. Veenduge, et tõstetud kõrgus vabastab teie keha konfiguratsiooni (E = 65,75 tolli)
4. Veenduge, et teie hüdrosüsteem edastaks voolu, mida 25-tolline käik vajab kiireks tsükliks
Kui teie numbrid ei ühti, anname teile teada. 520 või 620 võivad sobida paremini või ehitame kohandatud variandi. Tõstuk, mis ei sobi, on garantiiga vanaraud.
Iga eritellimus saab enne terase lõikamist CAD-i sobivuse kontrolli. Me ei tarni osi, mis võitlevad teie šassiiga.
ISO 9001:2015
CE sertifikaat
Majasisene tootmine: keevitamine, kuumtöötlus, mehaaniline töötlemine, montaaž, survekatse
Pikaajaline töökogemus Põhja-Ameerika tarbesõidukite projektides
630 on ehitatud samas Jinani tehases kui meie prügiautode teleskoopsilindrid ja meie alalisvoolu jõuallikad. Sama kvaliteedisüsteem, samad katsestendid.
K: Mis on 630 kandevõime?
V: Mahutavus sõltub šassiist, kere pikkusest ja hüdraulikavoolust. 630 on meie sarjas hinnatud Industrial Grade – suurim meie ehitatud raam. Konkreetse tonnaaži vastuse saamiseks saatke kere suurus ja šassii andmed. Tsiteerime numbritega, mitte omadussõnadega.
K: Kas 630 sobib veokile, millel on praegu 416 tõstuk?**
V: Mõõtmeliselt ei. 630 vajab 37,50-tollist paigalduskaugust; 416 jookseb 29,00 tolli. Uuendamine tähendab raami muutmist. Meie insenerid saavad teie šassii paigaldusauditi läbi viia enne, kui võtate kohustuse.
K: Millist jõuallikat 630 vajab?

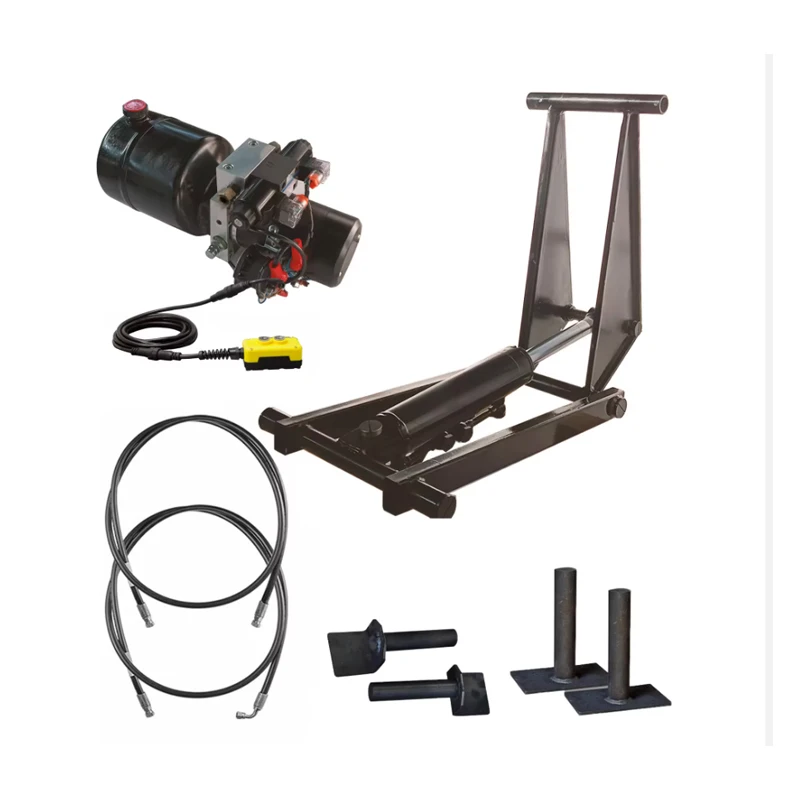

V: 24 V alalisvoolu seade, klass PU-4500, vooluhulgaga, mis on sobitatud 25-tollise käiguga. Pakime tõstuk + jõuallikas + voolikud ühe tellimusena, et süsteem oleks õigesti mõõtu saanud.
K: Kui kaua 630 tõstuk kestab?
V: Iganädalase määrimise ja sobiva jõuallikaga töötavad need raamid igapäevases kaubanduses aastaid. Meil on alates liini käivitamisest pidevalt Põhja-Ameerika kasutuses 630-klassi tõstukid.
K: Kas saadate 630 USA-sse ja Kanadasse?
V: Jah. Merikaubavedu Põhja-Ameerikasse kestab Qingdaost 16–22 päeva. Dokumentatsiooni – pakkeleht, arve, sertifikaadid – käsitletakse ettevõttesiseselt.
K: Kas saate luua kohandatud versiooni?
V: Jah. Materjali täiendused, käiguvahetused, paigaldusmuudatused. Kohandatud tellimused sisaldavad CAD-i sobivuse kontrolli ja fikseeritud tarnekuupäeva.
Jinan Huachen Industrial Co., Ltd. asutati 1998. aastal. Jinan, Shandong, Hiina. Kolm tehast. 300+ töötajat. 25+ insenerid. Eksport 50+ riiki.
Ehitame hüdrosilindreid, jõuseadmeid ja tõstesüsteeme – kergtõstukist HCIC-310 kuni tööstusliku raamini 630. Kõik toodetakse meie enda tehases, kõik on enne saatmist testitud.
