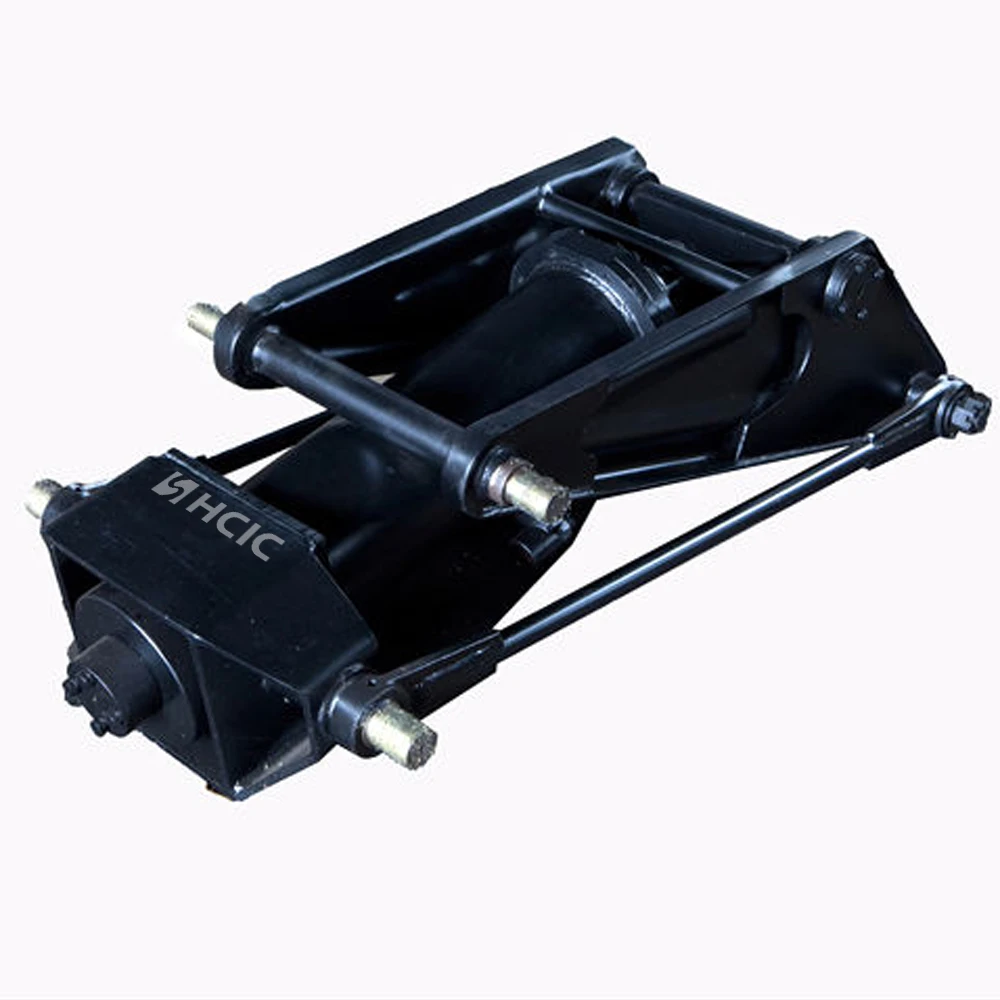

HC-416 käärtõstuk kallurhaagiste tõstmiseks 5-tollise avaga, 16-tollise käiguga, 5–11,4-tonnise kandevõimega ja ligikaudse kaaluga 229 naela.
HC-416 on kallurite tõstesüsteemide HCIC-2026 kataloogis loetletud käärtõstuk. See ühendab hüdrosilindri käärmehhanismi, raami ja kinnitusdetailidega, et muuta silindri liikumine prügikasti kontrollitud tõstmiseks.
See mudel on praktiline lähtepunkt haagise ehitajatele ja asendusostjatele, kes vajavad kompaktset hüdraulilist kallurhaagist, millel on kindlaksmääratud mõõtmed. Lõplik sobivus sõltub ikkagi haagise raamist, kehamassist, hinge asendist, nõutavast kallakunurgast ja hüdroahelast.
| Parameeter | Kataloogi väärtus |
|---|---|
| Mudel | HC-416 |
| Toote tüüp | Käärtõstuk kallurhaagisele |
| Keha pikkus | 40,4 tolli |
| Puur | 5 tolli |
| Insult | 16 tolli |
| Varras | 2 tolli |
| Paigalduskõrgus | 4,97 tolli |
| Kataloogi mahuvahemik | 5–11,4 tonni |
| Ligikaudne kaal | 229 naela |
Ülaltoodud väärtused on transkribeeritud kaasasoleva HCIC-2026 kataloogi PDF-i leheküljel 15 olevast tabelist Scissor Hoist for Dump Trailer. Kandevõime vahemik on kataloogi viide rakenduse ülevaatamiseks, mitte universaalne kandevõime reiting iga haagise konstruktsiooni jaoks.

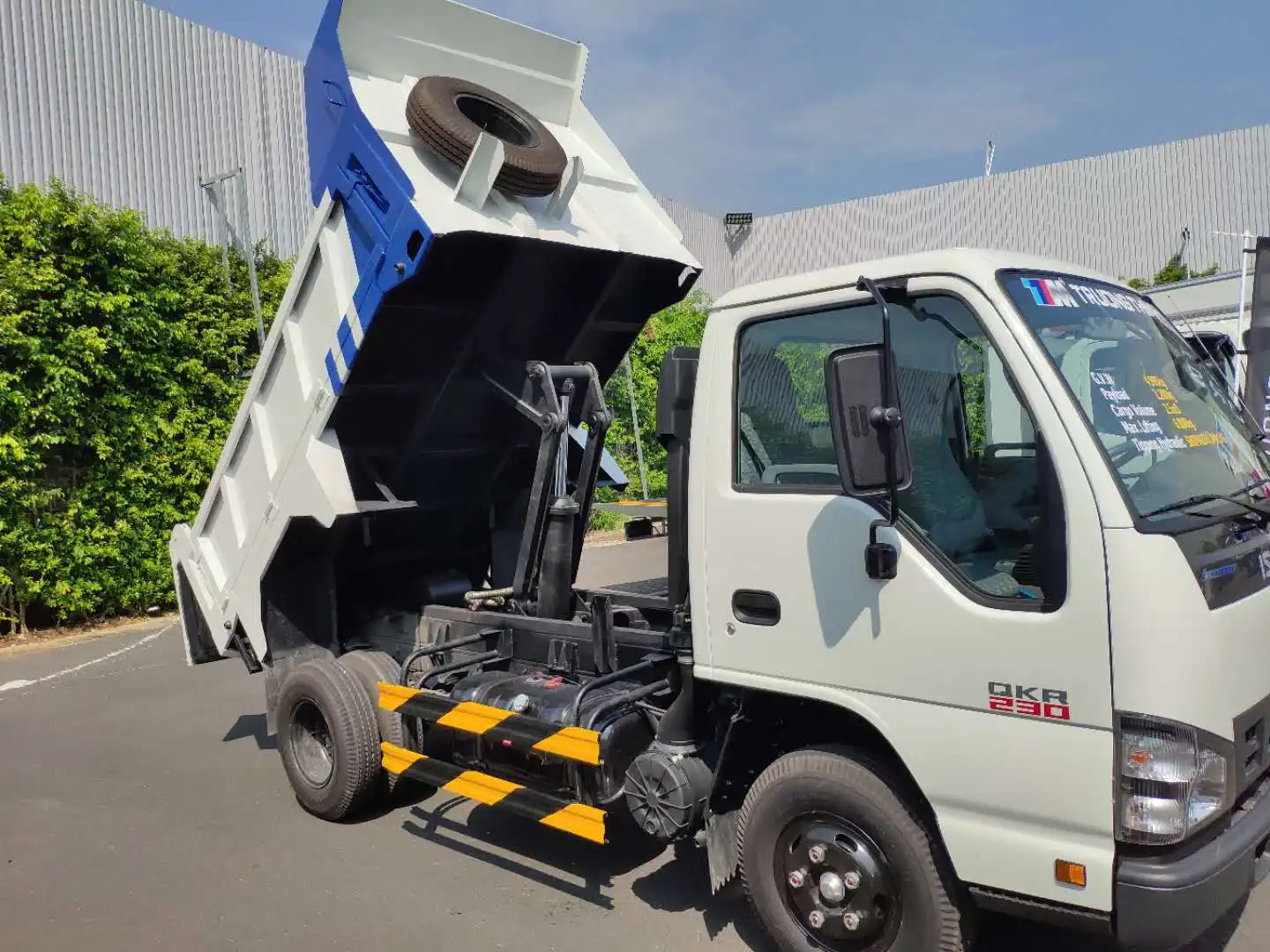

Otsene hüdrosilinder ei taga haagise raami jaoks alati parimat tõstegeomeetriat. Käärmehhanism muudab silindri liikumise ja kere liikumise vahelist suhet, aidates tõstesüsteemil töötada kindlaksmääratud paigaldusruumis.
HC-416 on asjakohane, kui ehitajal on vaja 5-tollise avaga ja 16-tollise taktiga tõstukite paketti haagisele kataloogi 5–11,4-tonnise kasutusalaga. Tõstukit tuleks vaadata üle kogu tõstesüsteemi osana, mitte valida ainult silindri avast.
Kääride geomeetria, pöördeasendid ja kere liigend määravad, kui palju jõudu jõuab tõstemehhanismi erinevates punktides prügikasti. Kergesti alustatav haagis võib nõuda kallurtsükli tipu lähedal erinevat jõudu ja nurka. Seetõttu on raami joonised ja liikumise kontrollid enne tootmise kinnitamist olulised.
Kataloogis on HC-416 jaoks 40,4-tolline kere pikkus ja 4,97-tolline paigalduskõrgus. Võrrelge neid väärtusi haagise raami, risttalade ja vaba ruumiga kalluri kere all. Kontrollige ka kliirensit, kui kere liigub suletud asendist nõutavasse tühjendusnurka.
5-tolline ava, 16-tolline käik ja 2-tolline varras kirjeldavad silindri põhiandmeid, kuid need ei määra iseenesest täielikku tõstetulemust. Käärvarred, tihvtid, korpuse liigend ja kinnitusklambrid mõjutavad tegelikku jõu liikumist.
Tõstuk tuleb paigaldada nelinurkselt. Tihedad või valesti joondatud pöörded võivad tekitada takistust, mida hüdroahel ei suuda parandada. Enne testimist veenduge, et tihvtid on paigas, kronsteinid on korralikult toestatud ja käärvarred saavad liikuda läbi ettenähtud kaare.

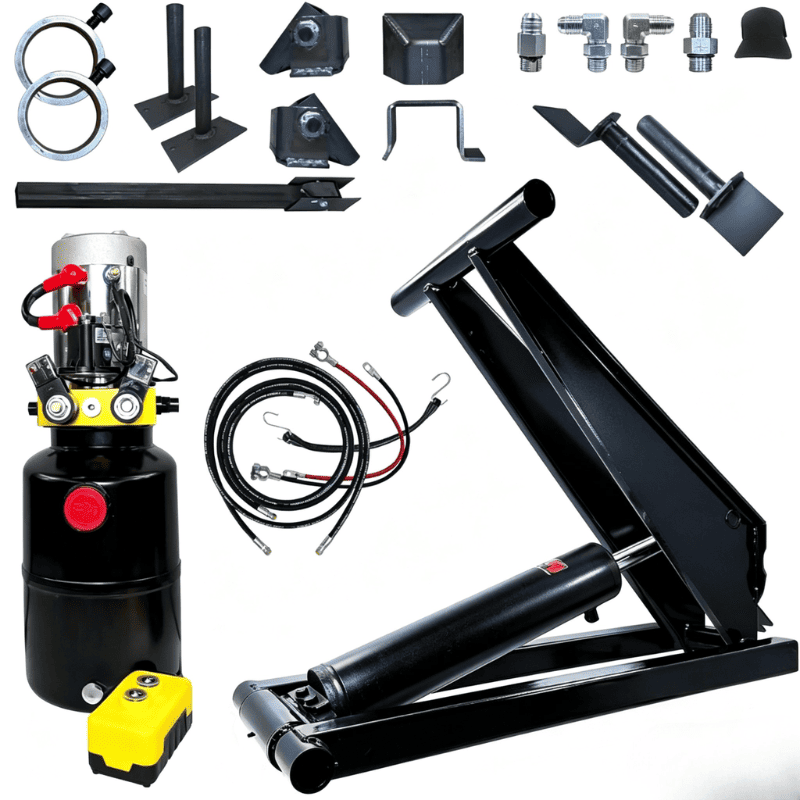

Kataloogis kirjeldatakse käärtõstukite komplekte koos pumba, teraspaagi, vooliku, liitmike, koormuse reguleerimise ventiili, tugikomplekti ja akukaablitega. Komplekti täpne konfiguratsioon tuleks projekti jaoks kinnitada. Pump, vabastuskaitse, voolikud ja juhtventiil peavad vastama silindri ja haagise töönõuetele.
Koormuse reguleerimise funktsioon on kallurhaagise süsteemis oluline, sest kere ei tohi rõhu või vooliku tingimuste muutumisel kontrollimatult alla kukkuda. Seadme projekteerija peaks enne kasutuselevõttu üle vaatama tegeliku ventiili paigutuse ja paigaldusjuhised.
HC-416 võib kaaluda OEM-kallurite ehitamisel, masinapargi vahetustöödel ja haagiste uuendamisel, kui saadaolev raamiruum ja tõstevajadus vastavad selle kataloogiandmetele.
Tüüpilisteks projektiaruteludeks on üheteljelised või tandemteljelised kallurhaagised, kommunaalhaagised, põllumajandushaagised ja kergkonstruktsiooniga haagised. Õige valik sõltub tegelikust kehakaalust, kandevõimest, hingede geomeetriast, soovitud kallakunurgast ja töökeskkonnast.

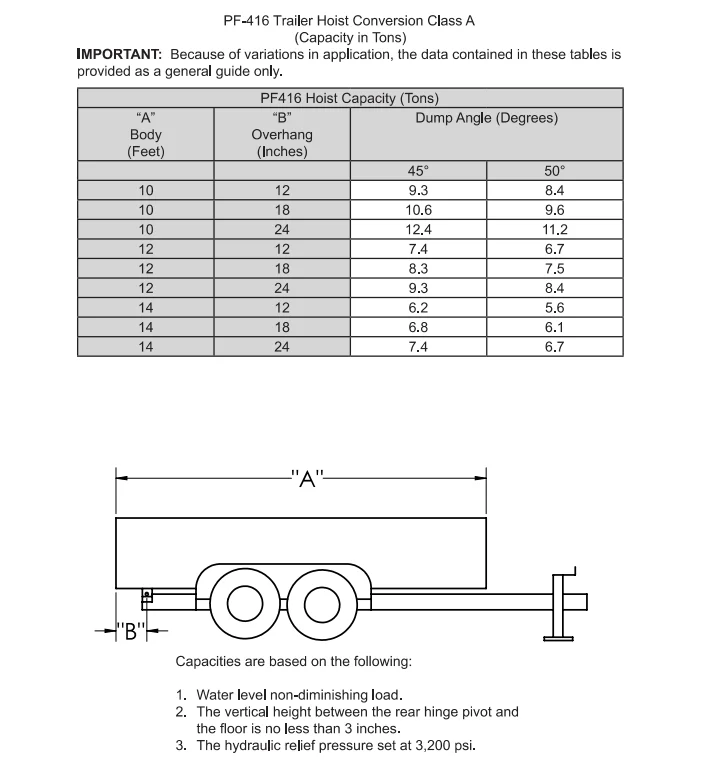

Ärge kasutage vahemikku 5–11,4 tonni eraldiseisva kinnitusena. Kasulik koormus, kere struktuur ja koormuse jaotus võivad muuta tõstesüsteemi jõude. Enne teise tõstuki asendamist HC-416-ga tuleks teha tehniline ülevaatus.
HC-416 käärtõstuki hinnapakkumise või asendusülevaatuse saamiseks saatke:
Need üksikasjad võimaldavad tõstuki, silindri ja hüdrojõuseadme ülevaatamist ühe süsteemina.
HC-416 annab kallurhaagise ehitajatele hindamiseks määratletud käärtõstukiga mudeli: 40,4-tolline kere pikkus, 5-tolline ava, 16-tolline käik, 4,97-tolline paigalduskõrgus ja 5–11,4-tonnine kataloogi kandevõime.
Enne tellimist saatke HCIC-le haagise paigutus, tõstevajadus ja hüdraulikaandmed projektipõhiseks ülevaatamiseks
