Vaadake üle kallurhaagiste mudeli 621 mootortõstuk kataloogi mõõtmed ja kontrollige enne tellimist haagise raami ruumi, kinnitusgeomeetriat, kere vaba ruumi ja juurdepääsu teenindusele.

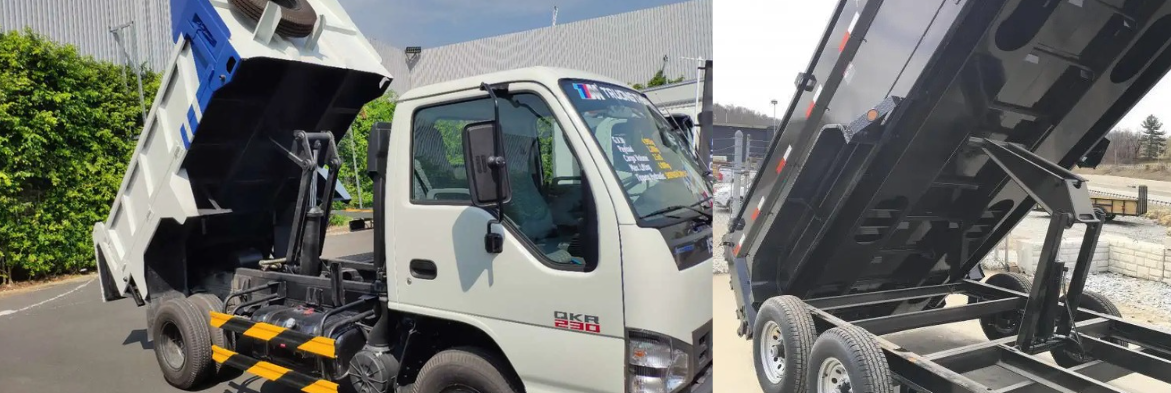

Kallurhaagiste mootortõstuk Mudel 621 on loetletud kaasasolevas American Power Hoists kataloogis haagiste tõstesüsteemide rakenduste jaoks. OEM-ehitaja või asendusostja jaoks on esimene oluline samm mõõtmetega paigaldamine: tõstuk peab töötama koos haagise raami, kalluri kere liikumise, kinnituspunktide ja hüdraulika paigutusega.

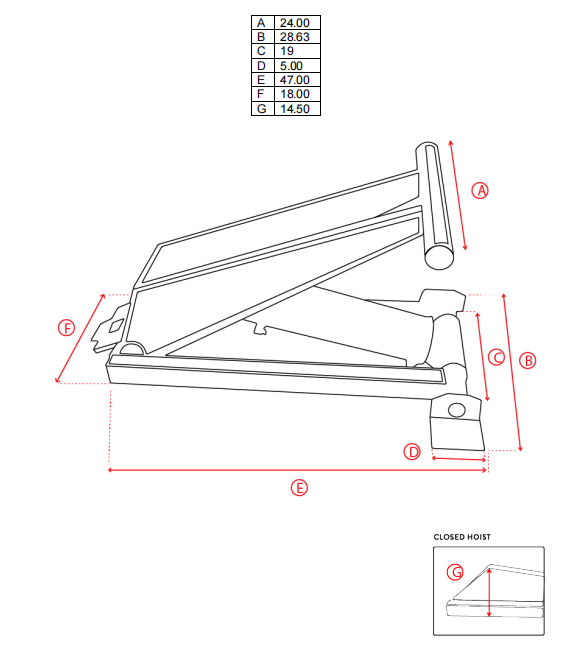

Mudeli 621 lehel on seitse mõõdet, A kuni G. Need mõõtmised annavad praktilise lähtepunkti haagise joonise ülevaatamiseks enne lõpliku kronsteini, tihvti ja tugevduse detailide kinnitamist.
| Parameeter | Kataloogi väärtus |
|---|---|
| Mudel | 621 |
| Tootekategooria | Elektriline tõstuk |
| Mõõde A | 24.00 tolli |
| Dimensioon B | 28,63 tolli |
| Mõõde C | 19.00 tolli |
| Mõõde D | 5,00 tolli |
| Mõõtmed E | 47,00 tolli |
| Mõõtmed F | 18.00 tolli |
| Mõõde G | 14,50 tolli |
Ülaltoodud väärtused on transkribeeritud kaasasoleva kataloogi mudeli 621 lehelt. Enne tootmis- või asenduskinnitust kinnitage tegeliku haagise uusim tehniline joonis.
Haagise tõstuk töötab muutuva mehaanilise nurga kaudu. Suletud prügikasti all olev ruum võib muutuda, kui kere hakkab tõstma. Raami risttalad, kronsteinid, hüdrovoolikud ja kere alumine külg peavad jääma kogu liikumise ajal vabaks.
Sel põhjusel tuleks mudelit 621 hinnata kogu tõstesüsteemi osana, mitte valida ainult mudelinumbri järgi. Haagise konstruktsioon, tagumise hinge asend, paigalduskorraldus ja hüdroahel mõjutavad lõplikku paigaldust.
Alustage mõõtudest A, B ja C, kui võrrelda tõstukit raami ja prügikasti vahelise vaba ruumiga. Mõõtke suletud asendit, seejärel vaadake tõstetsükli ajal keha liikumisteed.
Staatilise kliirensi kontroll ei pruugi paljastada kontakti, mis tekib kere pöörlemisel. Mõõdetud joonis või märgistatud paigaldusfotod on kasulikumad kui kinnise haagise üksikmõõtmine.
Mõõtmed D, F ja G aitavad ostjal arutada tugiplaate, tihvtide asukohti ja raami tugevdamist. Neid ei tohiks käsitleda täieliku sulgude joonisena. Tegelik paigalduskonstruktsioon peab arvestama reaktsioonikoormusi, tihvtide joondamist, keevisõmbluse paigutust ja tõstejõudu vastuvõtvat konstruktsiooni.
Tugikorraldus vajab ka piisavat juurdepääsu kontrolli, vooliku suunamise ja tulevaste hooldustööde jaoks. Tihe paigaldus ei ole automaatselt hea paigaldus, kui rutiinne juurdepääs on blokeeritud.
Mõõt E on mudeli 621 jaoks loetletud kui 47,00 tolli. Võrrelge seda väärtust saadaoleva paigalduspikkuse, suletud korpuse asendi ja lähedal asuvate risttalade või seadmete asukohaga.
Üldine paigutus peaks jätma ruumi ka hüdrauliliste ühenduste ja visuaalse kontrolli jaoks. Lõplik kinnitus peaks põhinema viimasel joonisel ja kogu liikumisümbrikul.
Kallurhaagiste mootortõstuk Mudel 621 on asjakohane tõstesüsteemide projektidele, kus nõutakse määratletud kataloogimudelit ja mõõtmete viidet. Kui mehaanilised ja hüdraulilised nõuded on kinnitatud, võidakse see üle vaadata OEM-haagise ehituse, asendustööde ja süsteemi ümberkujundamise osas.
Kaasasoleval mudeli 621 lehel on loetletud mõõtmed, kuid see ei anna selle mudeli kontrollitud võimsust, töörõhu väärtust, kasutusiga ega sertifikaati. Need üksikasjad peavad olema tegeliku projekti jaoks kinnitatud ja neid ei tohiks tuletada mudeli numbrist.
OEM-i või asendusülevaatuse saamiseks saatke:
See teave aitab HCIC-l hinnata sobivust, eeldamata varjatud konstruktsiooni- või hüdraulilisi detaile.
See on kataloogis loetletud mootortõstuk, mida siin käsitletakse kallurhaagise tõstesüsteemide jaoks. Lõplik sobivus sõltub haagise konstruktsioonist, kinnitusviisist ja hüdrosüsteemist.
Kataloogis on A 24,00 tolli, B 28,63 tolli, C 19,00 tolli, D 5,00 tolli, E 47,00 tolli, F 18,00 tolli ja G 14,50 tolli.
| Parameeter | Kataloogi väärtus |
|---|---|
| Mudel | 621 |
| Tootekategooria | Elektriline tõstuk |
| Mõõde A | 24.00 tolli |
| Dimensioon B | 28,63 tolli |
| Mõõde C | 19.00 tolli |
| Mõõde D | 5,00 tolli |
| Mõõtmed E | 47,00 tolli |
| Mõõtmed F | 18.00 tolli |
| Mõõde G | 14,50 tolli |
Kaasasoleval mudeli 621 lehel ei kuvata kontrollitud võimsuse väärtust. Mahutavus tuleb üle vaadata haagise konstruktsiooni ja projekti nõuete alusel.
Mitte automaatselt. Kinnituspunkte, tihvtide keskpunkte, vaba ruumi, kere liikumist, hüdraulilisi ühendusi ja raami tugevust tuleb kontrollida enne asendusotsuse tegemist.
Mõõt E on märgitud 47,00 tolli. Seda tuleks võrrelda saadaoleva paigalduspikkuse, suletud korpuse asendi, hoolduse juurdepääsu ja lähedalasuvate raamiosadega.
Saatke mudeli viide, haagise üksikasjad, mõõdetud paigaldusruum, hingede ja tihvtide asukohad, fotod või joonised, olemasolev hüdraulika teave ja vajalik tõstejärjekord.
Täpse hinnapakkumise saamiseks saatke HCIC-le haagise joonis, paigaldusmõõtmised ja saadaolev hüdraulikateave. Lõpliku otsuse tegemisel tuleks kasutada viimast joonist ja täielikku tõstekorraldust.
Jinan Huachen Industrial Co., Ltd. (HCIC) arendab ja toodab hüdrosilindreid ja jõuseadmeid sõidukite ja tööstuslike rakenduste jaoks. Mudeli 621 projekti puhul saab HCIC üle vaadata saadaoleva installiteabe ja tuvastada OEM-i või asenduspakkumise jaoks vajalikud tehnilised üksikasjad.
