OEM-i väljavahetamise planeerimiseks vaadake üle 53-4592-72 tihvtidega hüdrosilindri mõõtmed, 71,94-tolline käik, 3/4-tolline NPTF-port ja 155 naela kataloogikaal.
Stroke:
1827 mmClosed length:
930 mmExtended length:
2757 mmPort:
3/4 NPTF-is53-4592-72 tihvtidega hüdrosilinder on 4000. seeria mudel, mis on loetletud HCIC-2026 kataloogis. Selle peamine väärtus asendus- või OEM-projekti puhul on mõõtmed: kataloogis on ühes tootereas ära toodud käik, suletud ja pikendatud pikkused, paigaldusgeomeetria, port, õli maht ja kaal.
Seda tüüpi silindreid ei valita ainult käigu järgi. Tihvtide keskpunktid, kinnituskõrvad, ümbritsev lõtk, hüdraulikaühendus ja saadaolev hooldusruum peavad kõik sobima masinaga. Ostjale, kes vahetab välja olemasoleva seadme, on kõige kindlam lähtepunkt jooksev silindrijoonis või välimõõtmiste komplekt.

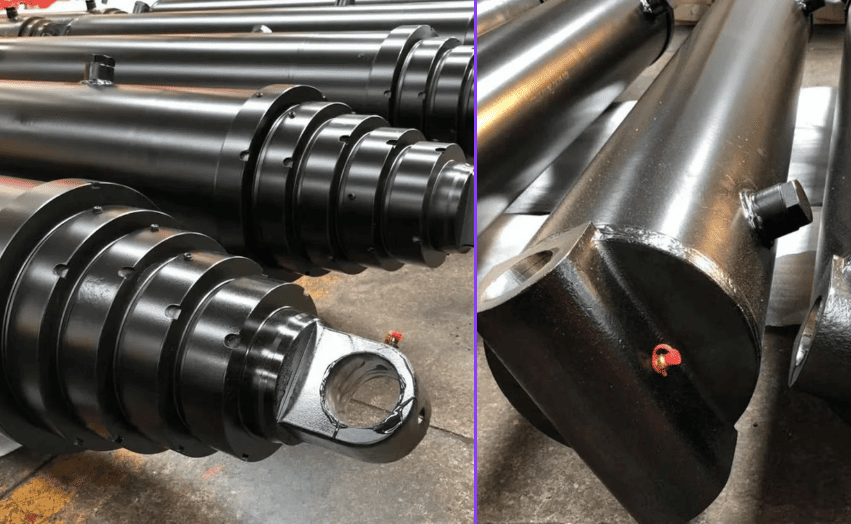

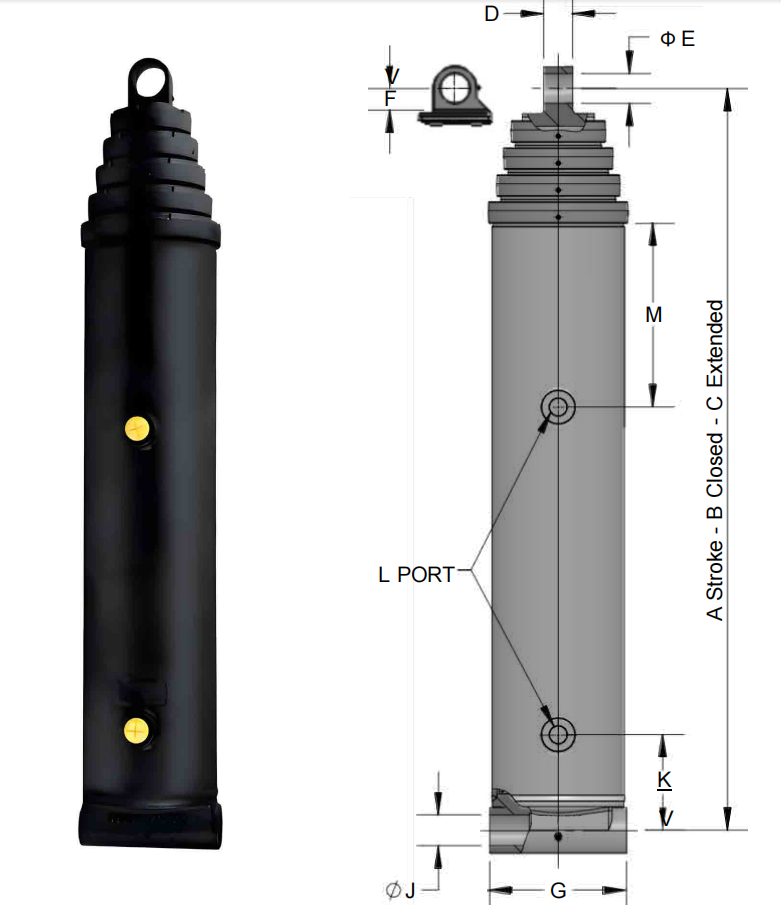

| Üksus | Tolli väärtus | Mõõdiku väärtus |
|---|---|---|
| Mudel | 53-4592-72 | 53-4592-72 |
| seeria | 4000 seeria | 4000 seeria |
| Insult, A | 71,94 tolli | 1827 mm |
| Suletud pikkus, B | 36,62 tolli | 930 mm |
| Pikendatud pikkus, C | 108,56 tolli | 2757 mm |
| Mõõde D | 1,50 tolli | 38 mm |
| Mõõtmed E | 2,06 tolli | 52 mm |
| Mõõtmed F | 2,00 tolli | 51 mm |
| Mõõde G | 7.00 tolli | 178 mm |
| Mõõtmed J | 2,06 tolli | 52 mm |
| Mõõtmed K | 19.50 tolli | 495 mm |
| Port | 3/4 NPTF-is | 3/4 NPTF-is |
Kataloogi leht ei anna sellele mudelile universaalset surveastet, koormusnormi ega masinaspetsiifilist jõudluse garantiid. Need nõuded peavad olema tegeliku varustuse jaoks kinnitatud.

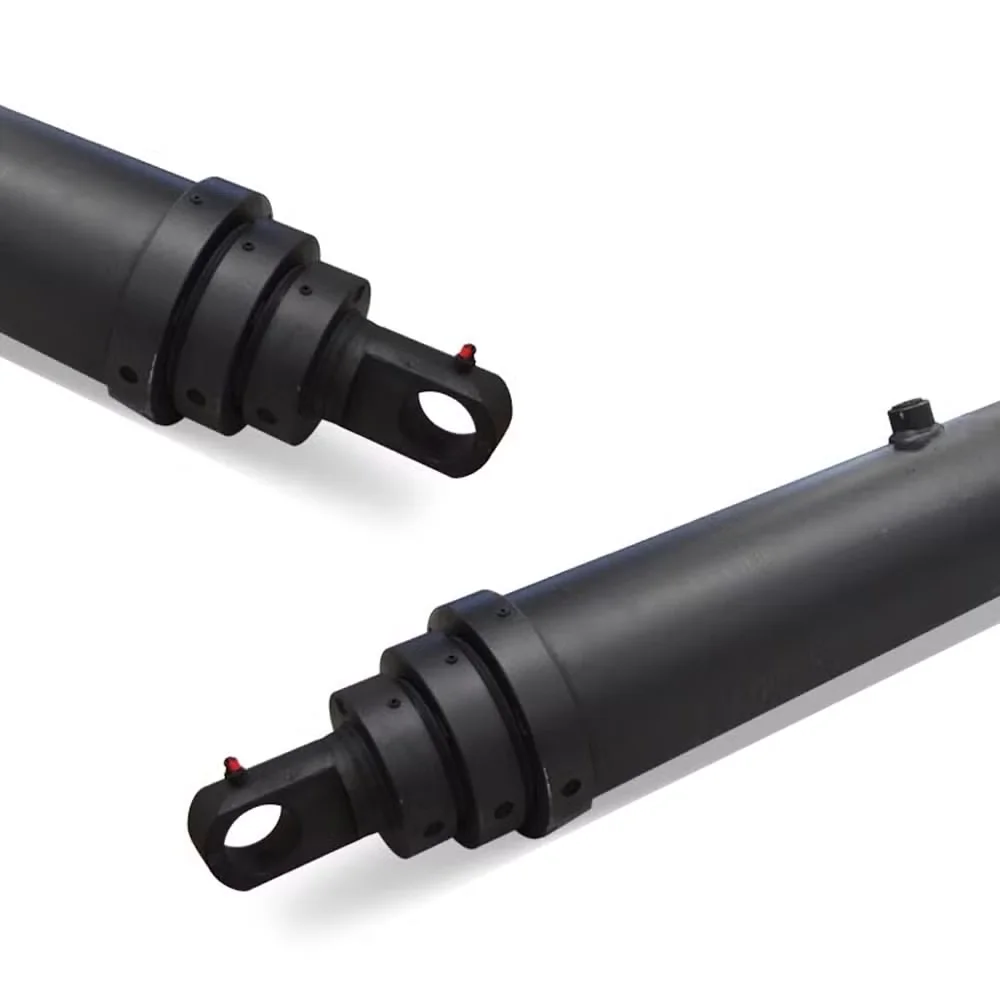

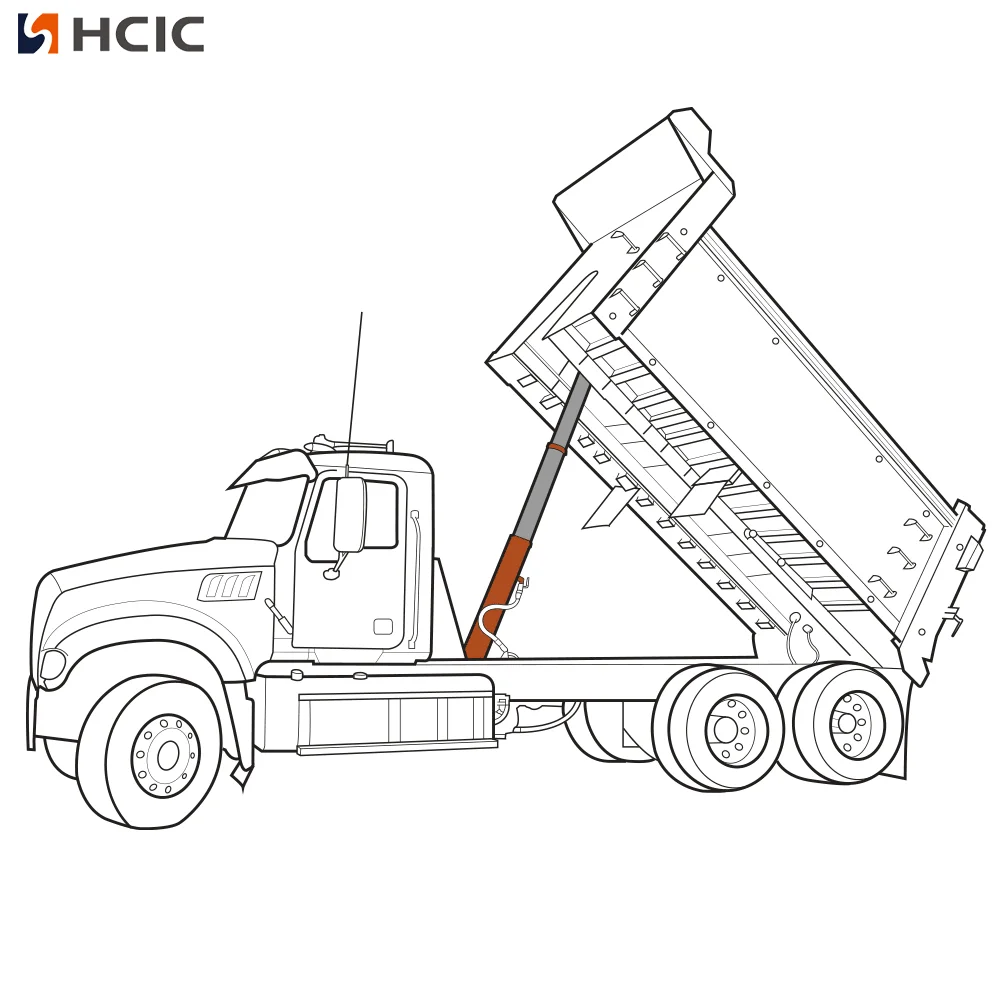

Tihvt-tihvti silinder edastab liikumise läbi kahe kinnituspunkti. Üks ots ühendub fikseeritud kronsteiniga ja teine liikuva konstruktsiooniga. Kui õli muudab silindri pikkust, muutub kahe tihvti vaheline kaugus ja masin liigub läbi oma kavandatud kaare.
See muudab pikendatud ja suletud pikkused oluliseks. Reas 53-4592-72 on 36,62 tolli suletud ja 108,56 tolli pikendatud. Erinevus on kataloogi käigu viide, kuid masin vajab siiski piisavalt füüsilist ruumi silindri, tihvtide, sulgude, voolikute ja konstruktsiooni kogu liikumistee jaoks.
Mõõtmed D, E, F, G, J ja K on samuti olulised asendamisel. Need võivad juhtida silindri korpuse, kinnitusriistvara, tihvtide asukoha ja ühendusümbrise vahelist suhet. Õige käiguga, kuid vale paigaldusgeomeetriaga silinder võib tekitada kuluka paigaldusprobleemi.
Mõõtke paigaldatud tihvtide keskpunktid suletud ja väljatõmmatud masina asendis. Kontrollige tihvti läbimõõtu, kronsteini laiust, kõrvade vahekaugust, puksi seisukorda ja koormuse ühenduskohta sisenemise suunda. Ärge suruge asendust jõuga kronsteini, mis on mõeldud erineva kinnitusümbriku jaoks.
Liigutage masin läbi kogu selle mehaanilise vahemiku nii, et hüdroahel on ohutult isoleeritud vastavalt töökoha protseduurile. Otsige häireid silindri korpuse, varda, sulgude, kaitsete, voolikute ja lähedalasuva konstruktsiooni vahel. Pikendatud pikkus on vaid üks osa sellest kontrollist.
Kataloogis on NPTF-porti 3/4. Sobitage masinas kasutatud kinnitusstandard ja tihendusmeetod. Jätke vooliku pikkuseks piisav kogu tihvt-tihvti liikumiseks, vältides samal ajal hõõrdumist, teravaid painutusi ja kokkupuudet liikuva teraskonstruktsiooniga.
Kataloogis on loetletud 1,3 galloni täiteõli maht ja 4,0 gallonit pikendatud õli maht. Need väärtused on kasulikud planeerimisel, kuid kogu süsteem sisaldab ka vooliku mahtu, klapi mahtu, reservuaari taset ja masina tööasendit. Enne kasutuselevõttu kontrollige tööõli taset.
53-4592-72 saab üle vaadata OEM-seadmete või asendusprojektide jaoks, mis vajavad määratletud tihvt-tihvti hüdrosilindrit 71,94-tollise kataloogikäiguga. See on eriti oluline, kui ostjal on mõõtmiseks joonis või olemasolev silinder ja ta vajab mõõtmete sobitamist, mitte üldist silindrisoovitust.
Enne lõpliku tehnilise otsuse tegemist peaks HCIC saama rakenduskoormuse, töörõhu, liikumisnurga, tsükli sageduse ja paigaldusfotod. Neid üksikasju ei asenda kataloogi rida.
53-4592-72 tihvtidega hüdrosilinder on mõõtmetega sobiv toode projektide jaoks, kus silinder peab ühendama kaks masinapunkti läbi määratletud 71,94-tollise käigu. Selle 36,62-tolline suletud pikkus, 108,56-tolline pikendatud pikkus, 3/4 NPTF-pordis, 1,3-galloniline täiteväärtus, 4,0-galloniline laiendatud väärtus ja 155 naela kataloogikaal on selge lähtepunkt originaalseadmete tootjate või asenduste ülevaatamiseks.
Enne tellimist saatke tihvti keskpunkti mõõdud, kronsteini detailid, hüdraulilised andmed ja masina joonised HCIC-le. See on praktiline viis kontrollida, kas mudel sobib kogu mehhanismiga.
HCIC, tuntud ka kui Jinan Huachen Industrial Co., Ltd., tarnib hüdrosilindreid, hüdrojõuseadmeid ja nendega seotud komponente sõidukite, jäätmekäitlus-, ehitus- ja tööstusseadmete jaoks. Toote sobivust tuleb kinnitada kogu masina konstruktsiooni ja kohaldatavate ohutusnõuete alusel.
