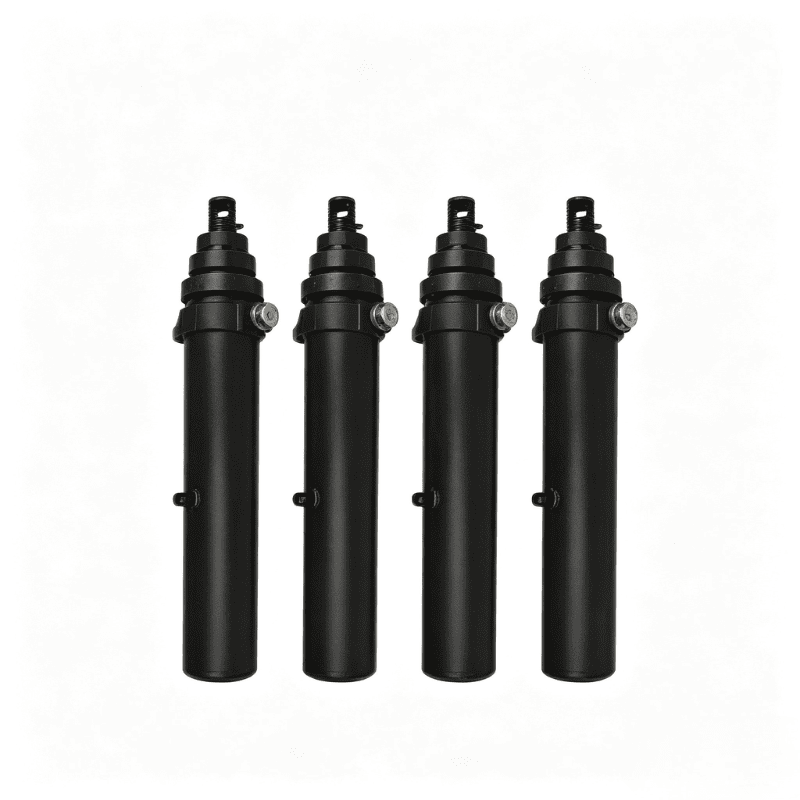

Pin-Pin paigaldus kallutussilinder haagisele

63-4402-104 on 4000. seeria tihvtidega kinnitusega kallutussilinder haagisele. Selle tihvt-tihvti kinnitusformaat võimaldab silindrit ühendada kahe masina kinnituspunkti vahel, ilma et oleks vaja eraldi ääriku või jala kinnitusviisi.

Kataloogis on 108,56 tolli (2757 mm) laiendatud mõõtmed, 71,94 tolli (1827 mm) suletud mõõtmed ja 3/4 NPTF-port. Silindril on ka iseseisev õhutuskonstruktsioon, eelkoormatud V-tihendus ja pikem laagripikkus, mis on mõeldud stabiilse töö toetamiseks kataloogis näidatud kinnitusviisis.

See artikkel hõlmab ainult mudelit 63-4402-104.

---

I. Tehnilised andmed

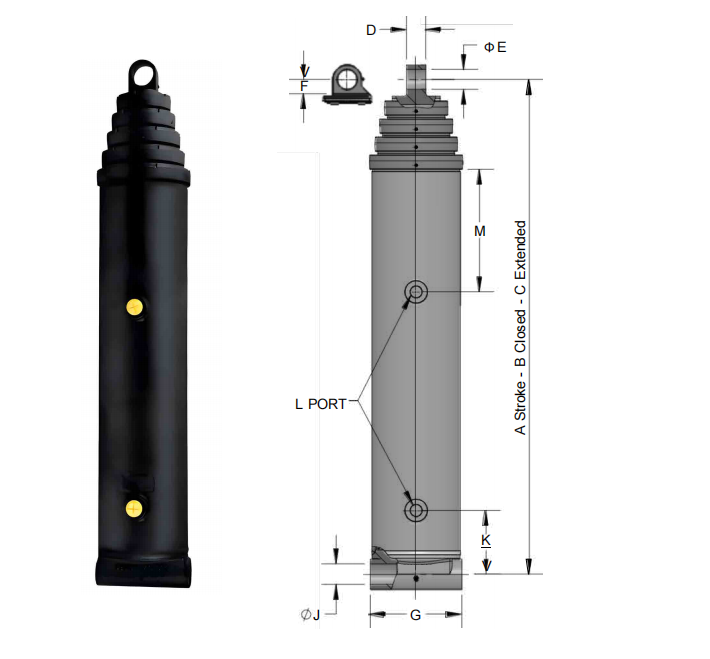

Tähed A kuni M viitavad mõõtmete joonisele HCIC kataloogis. Enne tellimist kinnitage täielik paigaldusjoonis, tihvtide mõõtmed, töörõhk ja hüdroahela nõuded.

---

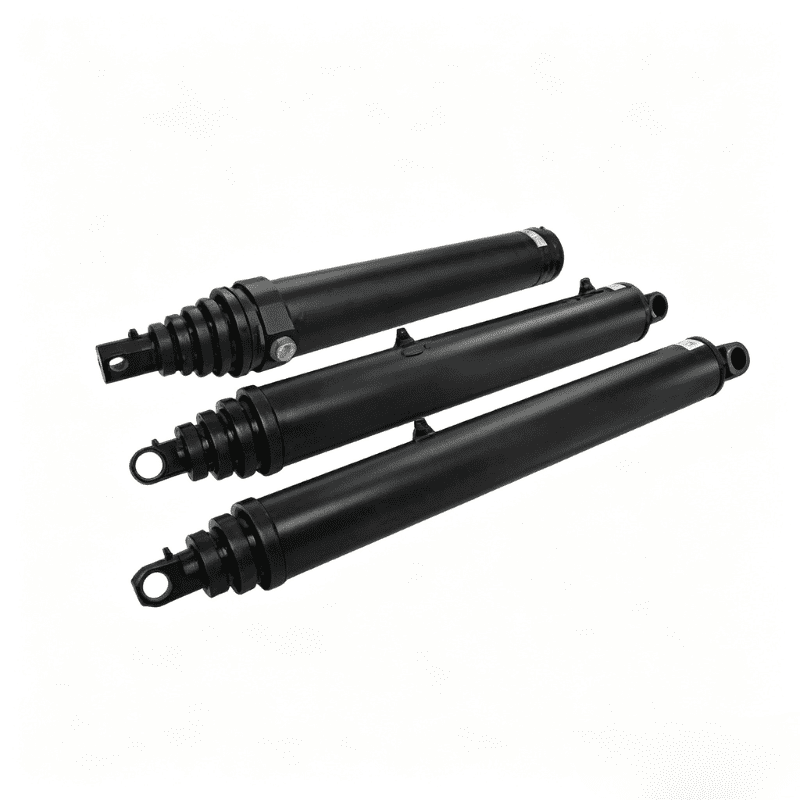

II. Pin-Pin paigaldusdisain

Kahe klambri või kinnituspunkti vahele paigaldatakse tihvtiga hüdrosilinder. Silindri korpus ja varda otsa ühendus kannavad masina koormuse üle tihvtide kaudu. Selline paigutus on tavaline, kui täiturmehhanism peab järgima kallutatava korpuse, hoovastiku või muu liigendkonstruktsiooni liikumist.

Sobivuse määravad rohkem kui suletud ja laiendatud mõõtmed. Ostja peaks kontrollima:

- Nööpnõelte keskpunkti kaugused mõlemas otsas

- Tihvti läbimõõt ja saadaolev laagri laius

- Klahvi kliirens ja joondamine

- Hüdraulilise pordi suund

- Vooliku liikumine läbi kogu käigu

- Mehaaniline kliirens pea ja varda otsa ümber

63-4402-104 tuleks valida kinnitatud mõõtmete joonise, mitte ainult kogupikkuse järgi.

---

III. Kataloogis loetletud ehitusomadused

3.1 Iseseisev verejooks

Kataloog tuvastab iseliikuva kujunduse. Praktilises paigaldustöös võib see aidata vähendada kasutuselevõtu ajal silindrisse jääva õhu kogust. Masina vooluring tuleb veel täita ja tühjendada vastavalt seadme tootja protseduurile.

3.2 uuesti laaditud V-pakend

Loetletud tihendusseade kasutab eellaaditud V-vormingut koos isereguleeruva vedrujõuga. Kataloogis on valikuna märgitud ka pingestatud Z-tihendipakett. Lõplik tihendi konfiguratsioon tuleb kinnitada hüdraulikavedeliku, temperatuurivahemiku ja rakenduse töötingimuste jaoks.

3.3 Keermestatud peamutter

Keermestatud peamutter on loetletud funktsioonina tugevuse suurendamiseks ja välja tihendi reguleerimiseks. See pakub ka praktilist teenindusliidest, kui on vaja tihendi kontrollimist või reguleerimist. Kõik väljal tehtavad reguleerimised peavad järgima heakskiidetud hooldusprotseduuri ega tohiks asendada rõhuisolatsiooni ega ohutut lahtivõtmist.

3.4 Pikem laagri pikkus

Kataloogis on stabiilsuse tagamiseks pikem laagri pikkus. Tihvti paigaldamisel on juhtimine oluline, kuna täiturmehhanism järgib liikuvat struktuuri. Õige joondamine ja õige tihvtide seisukord on endiselt vajalikud; pikem laagri pikkus ei muuda silindrit kontrollimatuks külgkoormuseks sobivaks.

---

IV. Tööpõhimõte

63-4402-104 muudab hüdraulilise rõhu lineaarseks liikumiseks. Kui õli siseneb vastavasse porti, mõjutab rõhk kolvi piirkonda ja ajab varda väljapoole või sissepoole. Varda otsa ja korgi otsa tihvtid edastavad selle liikumise ühendatud kallutusmehhanismile.

Kasutatav liikumine on määratletud suletud ja laiendatud mõõtmetega kataloogis. Hüdraulikaventiil, pumba vooluhulk, vabastuskaitse ja masina geomeetria määravad kindlaks tegeliku töökiiruse ja jõu.

Silindrit ei tohiks käsitleda iseseisva tõsteseadmena. Selle valik peab vastama hüdroahelale ja mehaanilisele konstruktsioonile, mille külge see on kinnitatud.

---

V. Toote peamised eelised

- Pin-pin kinnitus liigendhüdraulikaseadmetele

- 108,56 tolli / 2757 mm kataloogis loetletud laiendatud mõõtmed

- 3/4 NPTF-i hüdroport

- HCIC-i loetletud iseverejooksu disain

- Eellaaditud V-kujuline tihend koos isereguleeruva lainevedrujõuga

- Valikuline pingestatud Z-tihendipakett, mis on loetletud kataloogis

- Keermestatud peamutter tugevuse suurendamiseks ja väljatihendi reguleerimiseks

- Pikem laagri pikkus stabiilsuse tagamiseks

- Suletud ja laiendatud mõõtmed saadaval nii tollides kui ka millimeetrites

---

VI. Rakendus ja paigaldamine

Kataloog asetab 4000. seeria tihvti silindri hüdrauliliste kallutuslahenduste alla. 63-4402-104 võib kaaluda seadmete puhul, kus silinder tuleb paigaldada kahe tihvti vahele ja saadaolev paigaldusümbrik vastab kataloogi mõõtmetele.

Enne paigaldamise kinnitamist vaadake üle kogu masina liikumine. Silindril peab täieliku tagasitõmbamise ja väljatõmbamise korral olema piisavalt vaba ruumi ning tihvtid peavad jääma kallutuskonstruktsiooni liikumisel joondatud. Samuti tuleks kontrollida vooliku marsruuti, et 3/4 NPTF-i ühendus ei oleks avatud vooliku tootja poolt lubatud väändumise või paindumise eest.

---

VII. Hinnapakkumiseks vajalik teave

Saatke päringuga järgmine teave:

1. Masina tüüp ja silindri funktsioon

2. Olemasolevad tihvti keskpunkti mõõtmed

3. Tihvti läbimõõt ja klambri laius

4. Nõutavad suletud ja pikendatud pikkused

5. Töörõhk ja pumba vool

6. Hüdraulikavedelik ja töötemperatuur

7. Pordi orientatsioon ja vooliku marsruut

8. Nõutav tihendi valik

9. Kogus ja kohaletoimetamise sihtkoht

10. Olemasolev silindrijoonis või selged fotod

Joonis on eriti oluline, kui asendussilinder peab sobima olemasoleva kallutusmehhanismiga.

VIII. KKK

---

IX. HCIC kohta

HCIC toodab hüdrosilindreid ja hüdrojõuseadmeid tööstuslikeks rakendusteks. Ettevõtte ametlik veebisait tutvustab standardseid, spetsiaalselt loodud ja kohandatud hüdraulikalahendusi.

Asendus- või OEM-i päringu saamiseks saatke masina joonis ja silindri täielikud mõõtmed. HCIC saab enne lõpliku spetsifikatsiooni kinnitamist paigaldusnõuded üle vaadata.

---

X. Küsi pakkumist

Mudeli 63-4402-104 puhul saatke HCIC-le tehniliseks ülevaatamiseks olemasolev silindri joonis, tihvtide mõõtmed, töötingimused ja nõutav kogus.
