Tootekirjeldus

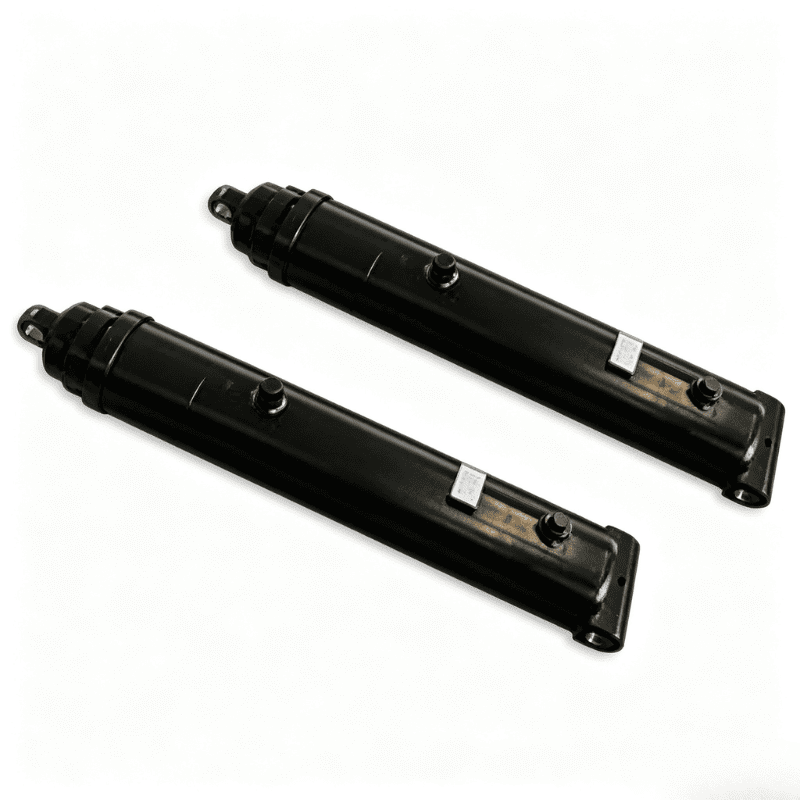

63-4402-120 on 4000-seeria tihvtidega kinnitusega tõstesilinder kallurautole. Selle kahe kontaktiga kinnitusseade on mõeldud liigendmasina paigaldamiseks, kus silinder töötab fikseeritud kinnituspunktide vahel ja järgib ühendatud konstruktsiooni liikumist.

HCIC kataloogis on selle mudeli jaoks loetletud 125,31 tolli (3183 mm) laiendatud mõõtmed, 84,19 tolli (2138 mm) suletud mõõtmed ja 3/4 NPTF-port. Kataloogis on ära toodud ka iseseisev konstruktsioon, eellaaditud V-tihendus, väljal reguleeritav keermestatud peamutter ja stabiilsuse tagamiseks pikem laagri pikkus.

See artikkel hõlmab ainult mudelit 63-4402-120.

I. Tehnilised andmed

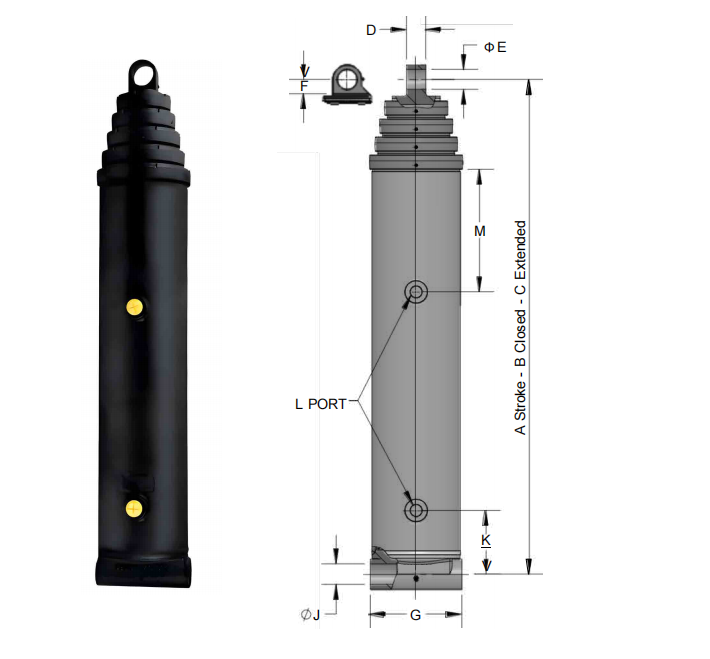

pin-pin mounting hydraulic cylinder

Parameeter	63-4402-120 Spetsifikatsioon
Tooteseeria	4000 seeria
Paigaldusstiil	Pin-pin-kinnitus
Mõõde A	84,19 tolli / 2138 mm
Dimensioon B	41,12 tolli / 1044 mm
Mõõde C	125,31 tolli / 3183 mm
Mõõde D	1,50 tolli / 38 mm
Mõõtmed E	2,06 tolli / 52 mm
Mõõtmed F	2,00 tolli / 51 mm
Mõõde G	7,00 tolli / 178 mm
Mõõtmed J	2,06 tolli / 52 mm
Mõõtmed K	19,50 tolli / 495 mm
Mõõtmed M	Kataloogitabelis puudub
Hüdrauliline port	3/4 NPTF
Loetletud õlikogus	2,2 gall täitke / 9,4 gal pikenda
Loetletud kaal	250 naela

Mõõtmed kasutavad HCIC kataloogi joonisel näidatud kirja. Enne tellimuse esitamist kinnitage täielik joonis, tihvtide detailid, hüdrauliline rõhk ja paigaldusvahed.

II. Pin-Pin paigaldusseade

63-4402-120 paigaldatakse kahe masinatihvti vahele. Üks ots ühendub silindri korpusega ja teine varda otsa kinnitusega. Kui hüdroahel pikendab või tõmbab varda välja, suunavad tihvtide keskpunktid lineaarse liikumise ühendatud kallutusmehhanismi.

Paigalduskorraldus nõuab täpset paigaldamist. Enne olemasoleva täiturmehhanismi väljavahetamist kontrollige:

- Suletud ja pikendatud tihvtide keskpunkti vahemaad

- Tihvti läbimõõt ja laagri laius

- Clevis joondus läbi kogu liikumise

- Pordi asend ja vooliku painderaadius

- Peamutri ja varda otsa ümber vaba ruumi

- Mehaanilised peatused ja võimalikud külgkoormused

Õige kataloogi pikkus iseenesest ei kinnita, et silinder masinale sobib. Täielik paigaldusjoonis tuleks enne tootmist heaks kiita.

III. HCIC poolt loetletud disainifunktsioonid

3.1 Iseseisev verejooks

Kataloog tuvastab 4000-seeria tihvti silindri iseliikuva konstruktsiooni. See funktsioon võib aidata silindril kasutuselevõtu ajal kinni jäänud õhku vabastada, kui hüdrosüsteem on täidetud ja seda kasutatakse vastavalt seadmete protseduurile.

Süsteem vajab endiselt sobivat täitmist, õhu eemaldamist ja õli puhastamist. Iseõhutus ei eemalda vajadust reservuaari, voolikuid ja ühendusi kontrollida.

3.2 Eellaaditud V-pakend

Silinder on loetletud eellaaditud V-tihendiga ja isereguleeruva lainevedruga. Kataloogis on valikuna märgitud ka pingestatud Z-tihendipakett. Lõplik tihendi paigutus tuleks kinnitada vastavalt hüdraulikavedelikule, temperatuurile ja töötingimustele.

3.3 Keermestatud peamutri ja välitihendi reguleerimine

Keermestatud peamutter on loetletud tugevuse suurendamiseks ja väljatihendi reguleerimiseks. See annab hoolduspersonalile kindlaksmääratud teenindusliidese tihenditega seotud tööde jaoks. Enne mis tahes hooldustoimingut eraldage hüdrauliline rõhk, toetage ühendatud konstruktsiooni ja järgige masina ohutut hooldusprotseduuri.

3.4 Pikem laagri pikkus

HCIC loetleb stabiilsuse tagamiseks pikema laagri pikkuse. See on oluline täiturmehhanismi puhul, mis liigutab liigendkonstruktsiooni kahe tihvti vahel. Tihvtide õige joondamine, klambri seisukord ja masinapoolne juhtimine on endiselt vajalikud, sest silinder ei ole ette nähtud kontrollimatu külgkoormuse kompenseerimiseks.

IV. Tööpõhimõte

Hüdrauliline rõhk mõjutab kolvi, et luua lineaarne varda liikumine. Silindri korpus ja varda ots edastavad selle liikumise läbi kahe kinnitatud ühenduse. Hüdraulikapump ja juhtventiil määravad õli voolu, samas kui ahela rõhukaitse piirab töötingimusi.

Mudeli 63-4402-120 puhul on kataloogis esitatud suletud ja laiendatud mõõtmete väärtused, mida kasutatakse saadaoleva joone ümbriku kontrollimiseks. Masina projekteerija peab kinnitama, et kallutuskonstruktsioon saab liikuda kogu oma ulatuses, ilma et see seoks, langeks põhja või sunniks silindrit soovimatule koormusteele.

V. Toote peamised eelised

- Pin-pin-kinnitus liigendkallutusseadmetele

- 125,31 tolli / 3183 mm kataloogis loetletud laiendatud mõõtmed

- 3/4 NPTF-i hüdroport

- HCIC-i loetletud iseverejooksu disain

- Eellaaditud V-kujuline tihend koos isereguleeruva lainevedrujõuga

- Valikuline pingestatud Z-tihendipakett, mis on loetletud kataloogis

- Keermestatud peamutter tugevuse suurendamiseks ja väljatihendi reguleerimiseks

- Pikem laagri pikkus stabiilsuse tagamiseks

- Tollide ja millimeetrite mõõtmed paigalduse planeerimiseks

VI. Rakendus ja paigaldamine

4000-seeria on HCIC kataloogis esitatud hüdraulilise kallutuslahendusena. Mudel 63-4402-120 sobib kaalumiseks, kui varustus vajab tihvti silindrit ja masina liides vastab loetletud mõõtmetele.

Ostja peaks kontrollima koormateed, tihvtide joondamist, töökiirust, rõhku, õlitüüpi ja vooliku marsruuti. Pikem laiendatud mõõde muudab paigaldamise planeerimise eriti oluliseks: kontrollige enne paigalduse kinnitamist transpordi- või kokkupandud asendit, täielikku kallutusasendit ja kõiki vahepealseid positsioone.

VII. Hinnapakkumiseks vajalik teave

Esitage projektipõhise ülevaate saamiseks järgmised üksikasjad.

1. Masina tüüp ja kallutusfunktsioon

2. Olemasolevad suletud ja laiendatud tihvtide keskused

3. Tihvti läbimõõt, klambri laius ja laagrite paigutus

4. Nõutav töörõhk ja pumba vool

5. Hüdraulikavedelik ja töötemperatuur

6. Pordi orientatsioon ja vooliku marsruut

7. Tihendi eelistus või vedelikuga ühilduvuse nõue

8. Teave mehaanilise seiskamise ja kliirensi kohta

9. Kogus ja sihtkoht

10. Olemasolev joonis, näidismõõtmised või fotod

Need üksikasjad võimaldavad kontrollida silindri mõõtmeid tegeliku masinaga, mitte ainult nominaalse mudeli nimega.

VIII. KKK

Mis on mudel 63-4402-120?

See on 4000. seeria tihvtidega kinnitusega hüdrosilinder, mille HCIC on hüdrauliliste kallutusseadmete jaoks loetletud.

Mis on suletud ja laiendatud mõõtmed?

Kataloogis on mõõtmed A 84,19 tolli (2138 mm), mõõde B 41,12 tolli (1044 mm) ja mõõde C 125,31 tolli (3183 mm).

Milline port on selle mudeli jaoks loetletud?

Kataloogis on loetletud 3/4 NPTF hüdroport.

Millised tihendusvõimalused on kataloogis näidatud?

Kataloogis on loetletud eellaaditud V-tähised koos isereguleeruva lainevedru pingestajaga ja lisavarustusena on ära toodud pingestatud Z-tihendipakett. Enne tootmist kinnitage lõplik tihendipakend.

Kas kaasasolevas kataloogitabelis on märgitud töörõhk?

Kaasasolev mudelitabel ei näita mudeli 63-4402-120 kontrollitud töörõhu väärtust. Kinnitage survet kinnitatud rakenduse ja tehniliste jooniste põhjal.

Mida peaksin mõõtma enne asendamise tellimist?

Mõõtke suletud ja väljatõmmatud tihvtide keskpunkte, tihvti läbimõõtu, klambri laiust, pordi orientatsiooni, vaba ruumi ning masina surve- ja voolutingimusi.

IX. HCIC kohta

HCIC toodab hüdrosilindreid ja hüdrojõuseadmeid tööstuslikeks rakendusteks. Selle ametlikul veebisaidil on standardsed, spetsiaalselt loodud ja kohandatud hüdraulikalahendused.

63-4402-120 asendus- või OEM-projekti puhul saatke olemasolev silindri joonis ja masina liidese üksikasjad. HCIC saab enne tootmist paigalduse üle vaadata ja lõpliku konfiguratsiooni kinnitada.
