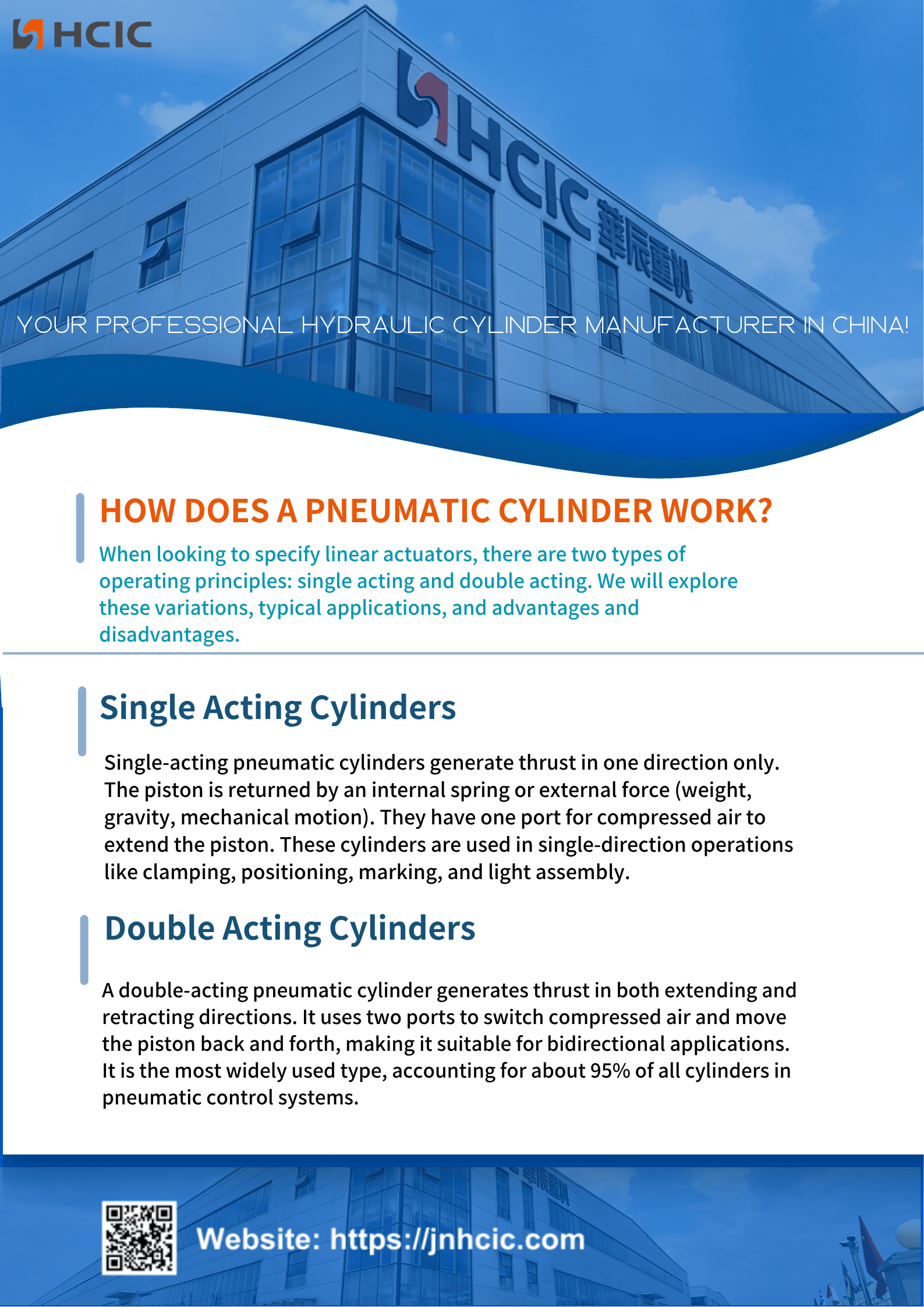

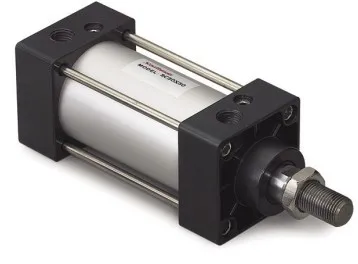

Ühetoimeline pneumaatiline silinder toodab tõuke- või tööjõudu ainult ühes suunas. See kasutab sisseehitatud vedru või väliseid jõude, nagu gravitatsioon, raskused või mehaaniline liikumine, et tõmmata kolb tagasi algasendisse.
Nendel silindritel on ainult üks õhu sisselaskeava, mis suunab suruõhku kambrisse, et suruda kolb sihtasendisse.
Ühepoolse toimega pneumaatilised silindrid on ehitatud ühesuunaliste tööülesannete jaoks, levinud kasutusaladeks on kinnitus, osade positsioneerimine, märgistamine, lühikese käiguga liigutused ja kerged montaažitööd.

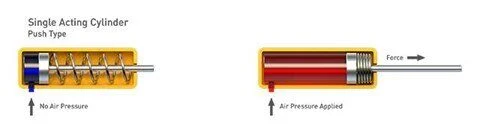

(1) Õhurõhu rakendamine tekitab tõukejõu, surudes seega kolvi:

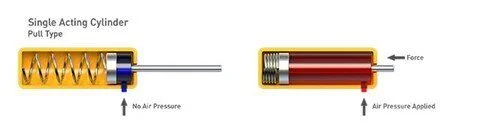

(2) Õhurõhu rakendamine tekitab tõukejõu, mis „tõmbab” kolbi:
Lihtne, arusaadav ehitus
Kompaktne, ruumisäästlik ehitus
Madalamad kulud juhtventiilidele ja õhutorustikule
Kasutab poole vähem suruõhku võrreldes sama suurusega kahekordse toimega silindriga
Vedru tagastuskülg on avatud välisõhule, laseb tolmu ja prahi sisse pääseda, mis põhjustab rikkeid ja lühendab silindri eluiga
Kevade jõudlus nõrgeneb aja jooksul, mis põhjustab ebakindlaid löögi lõpp-positsioone
Ava läbimõõt ja käigu pikkus on piiratud sisemise vedru suuruse ja tugevusega
Tõukejõu kerge langus, kuna vedru takistab kolvi edasiliikumist

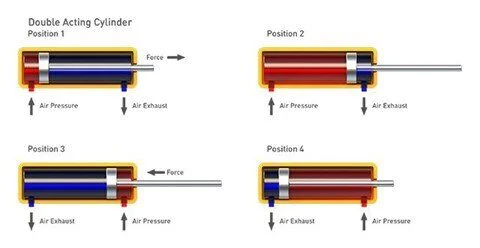

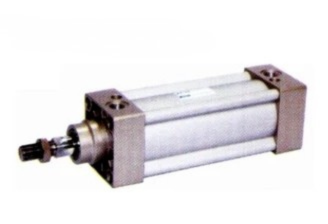

Kahepoolse toimega pneumaatiline silinder tekitab jõudu mõlemas suunas, surudes kolvi väljapoole ja tõmmates seda tagasi sissepoole.
Sellel konstruktsioonil on mõlemas otsas õhuava ja see suunab kõrgsurveõhu kahe pordi vahel kolvi edasi-tagasi liigutamiseks. See on asendamatu ülesannete puhul, mis nõuavad kahesuunalist liikumist, nagu tööstuslike väravate ja siibrite avamine ja sulgemine.
Kahepoolse toimega silindrid on kõige laialdasemalt kasutatavad lineaarsed ajamid, mis moodustavad umbes 95% pneumaatilistes juhtimissüsteemides kasutatavatest silindritest.
Need on optimaalne valik raskete operatsioonide, pikkade käikude ja suurte jõunõuete jaoks, mida ühetoimelised silindrid ei suuda rahuldada. Väikesed kahepoolse toimega mudelid sobivad ka tööde jaoks, mis vajavad täpset fikseeritud lõpp-asendit nii välja- kui ka sissetõmbamisel.
Need toimivad järgmiselt.
- Peaaegu kõik ISO standardile vastavad pneumaatilised silindrid kasutavad kahekordse toimega konstruktsiooni
- Laiem valik ava suurusi ja käigupikkusi kui ühetoimelistel mudelitel
- Palju kohandatud modifikatsioone kahekordse toimega põhiraami jaoks
- Puudub sisseehitatud lukk, mis hoiaks kolvi stabiilsena käigu keskmistes asendites
- Õhk on kokkusurutav, nii et söötmisrakendused vajavad sujuvaks ja ühtlaseks liikumiseks hüdraulilist töösilindrit
- Pika käiguga seadmed vajavad täiendavat kolvivarda tuge, et peatada paindumine ja hoida töö sujuvalt
