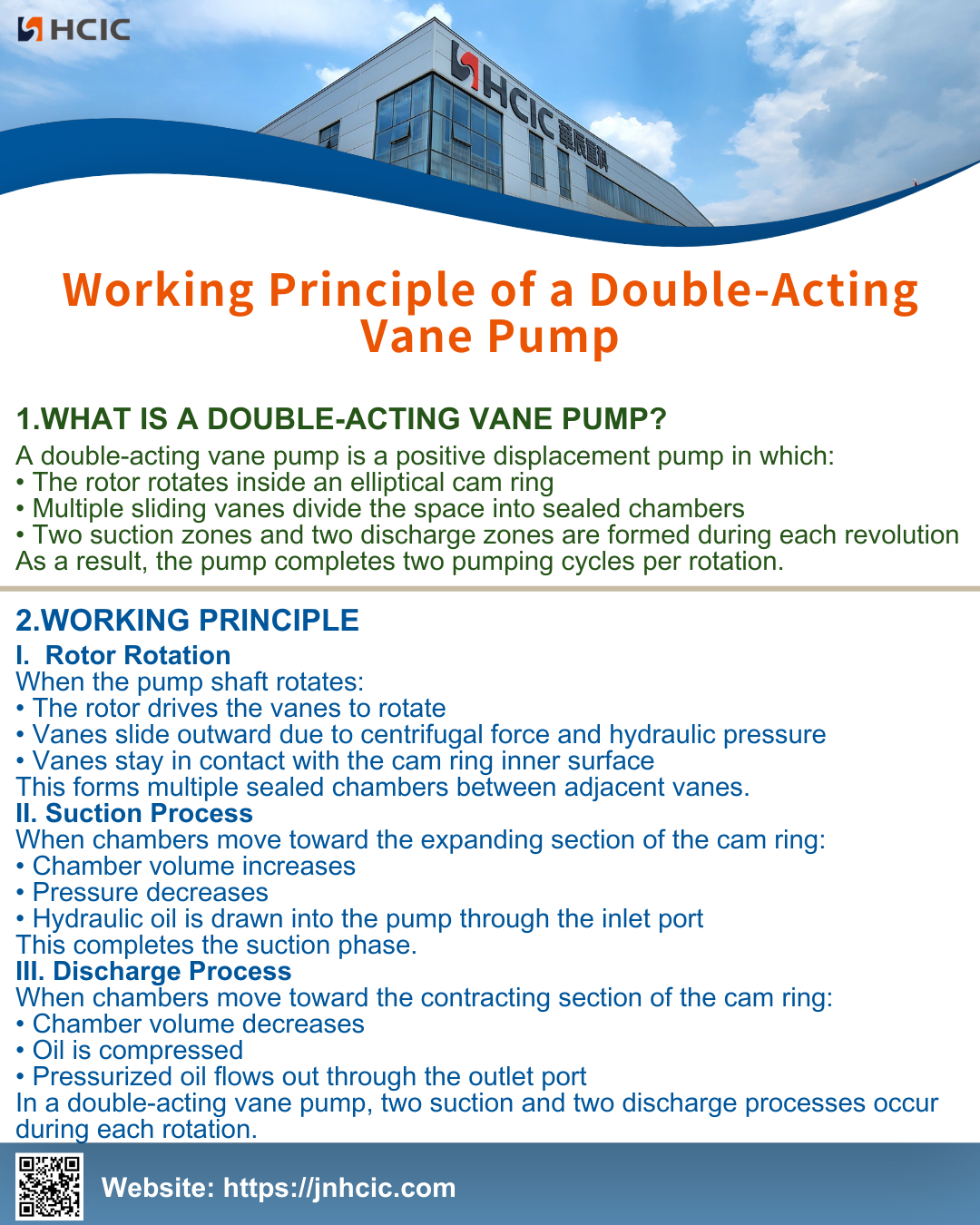

Kahepoolse toimega labapumba tööpõhimõte

Mis on kahetoimeline labapump?

Kahetoimeline labapump on mahtpump, milles:

• Rootor pöörleb elliptilise nukkrõnga sees

• Mitmed libisevad labad jagavad ruumi suletud kambriteks

• Iga pöörde ajal moodustub kaks imemistsooni ja kaks tühjendustsooni

Selle tulemusel teeb pump ühe pöörde kohta kaks pumpamistsüklit.

Tööpõhimõte

1.  Rootori pöörlemine

Kui pumba võll pöörleb:

• Rootor paneb labad pöörlema

• Labad libisevad tsentrifugaaljõu ja hüdraulilise rõhu mõjul väljapoole

• Labad jäävad kontakti nukkrõnga sisepinnaga

See moodustab külgnevate labade vahele mitu suletud kambrit.

2. Imemisprotsess

Kui kambrid liiguvad nukirõnga laieneva osa poole:

• Kambri maht suureneb

• Rõhk väheneb

• Hüdraulikaõli tõmmatakse pumba sisselaskeava kaudu

See lõpetab imemise etapi.

3. Tühjendusprotsess

Kui kambrid liiguvad nukirõnga kokkutõmbumisosa poole:

• Kambri maht väheneb

• Õli surutakse kokku

• Surve all olev õli voolab välja väljalaskeava kaudu

Kahetoimelises labapumbas toimub iga pöörlemise ajal kaks imemis- ja kaks tühjendusprotsessi.
