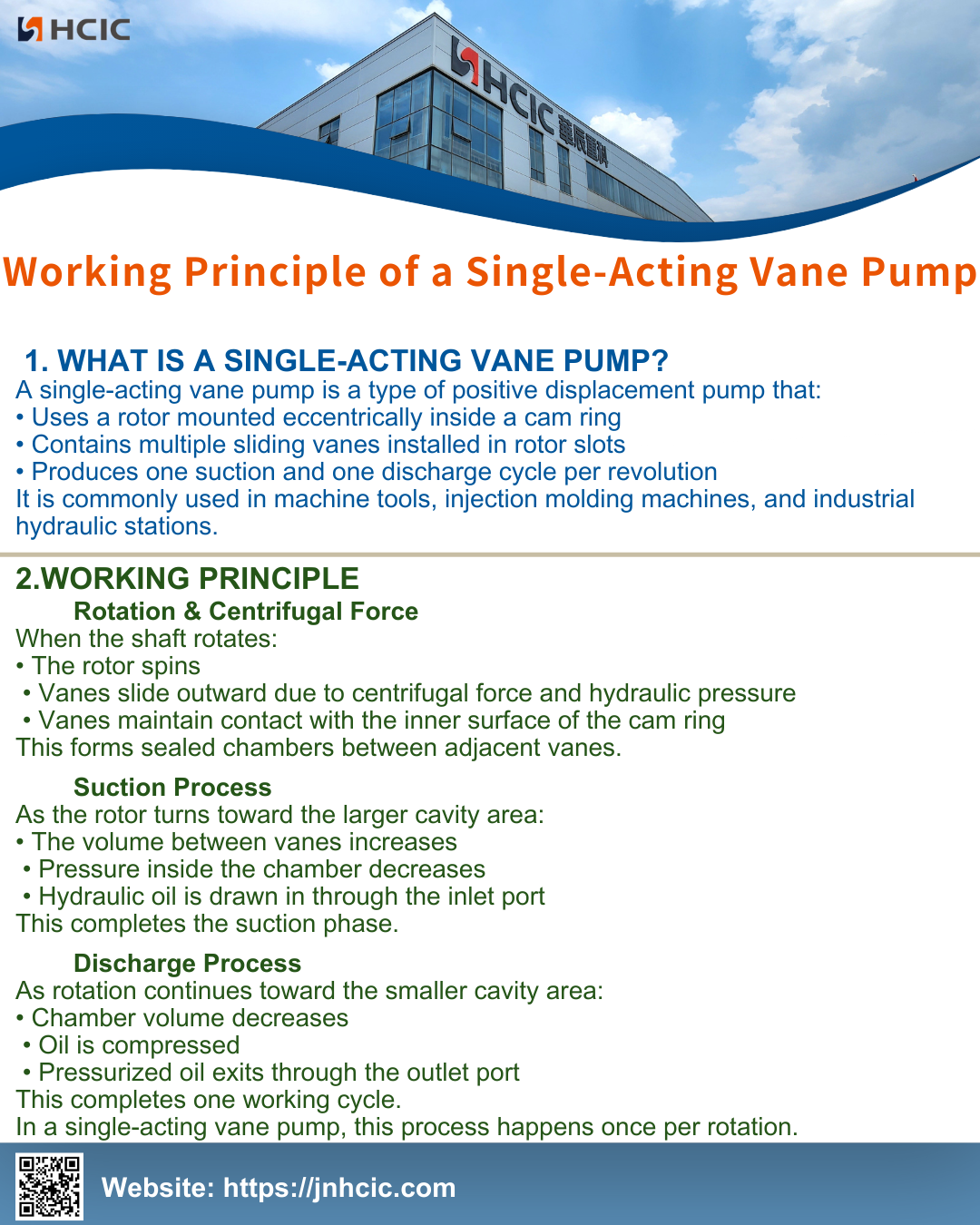

Ühetoimelise labapumba tööpõhimõte

Ühetoimelisi labadega pumbasid kasutatakse laialdaselt keskmise rõhuga hüdrosüsteemides nende sujuva voolu väljundi ja stabiilse töö tõttu.

Nende tööpõhimõtte mõistmine aitab optimeerida süsteemi projekteerimist ja hooldust.

Mis on ühetoimeline labapump?

Ühetoimeline labapump on teatud tüüpi mahtpump, mis:

• Kasutab rootorit, mis on paigaldatud ekstsentriliselt nukirõnga sisse

• Sisaldab mitut rootori piludesse paigaldatud liuglaba

• Toodab ühe imemis- ja ühe tühjendustsükli pöörde kohta

Seda kasutatakse tavaliselt tööpinkides, survevalu masinates ja tööstuslikes hüdraulikajaamades.

Tööpõhimõte

1. Pöörlemine ja tsentrifugaaljõud

Kui võll pöörleb:

• Rootor pöörleb

• Labad libisevad tsentrifugaaljõu ja hüdraulilise rõhu mõjul väljapoole

• Labad hoiavad kontakti nukirõnga sisepinnaga

See moodustab külgnevate labade vahele suletud kambrid.

2. Imemisprotsess

Kui rootor pöördub suurema õõnsuse poole:

• Labadevaheline helitugevus suureneb

• Rõhk kambri sees väheneb

• Hüdraulikaõli tõmmatakse sisselaskeava kaudu

See lõpetab imemise etapi.

3. Tühjendusprotsess

Kui pöörlemine jätkub väiksema õõnsuse suunas:

• Kambri maht väheneb

• Õli surutakse kokku

• Surve all olev õli väljub väljalaskeava kaudu

See lõpetab ühe töötsükli.

Ühetoimelise labapumba puhul toimub see protsess üks kord pöörde kohta.
