Hüdrauliline haagise tungraud

I. Mis see Jack on

HCHJ-15K on kahetoimeline hüdrauliline haagise tungraud, mis on mõeldud haagiste maailma raskema otsa jaoks: 15 tonni.

See asendab vända käepidet hanekaelal või sadulhaagisel. Vajutage nuppu, tungraud ulatub välja ja tõstab haagise üles. Veok taandub alla. Vajutage uuesti nuppu, tungraud tõmbub sisse. Valmis.

Miks hüdrauliline? Koormuse tõttu. Koormatud hanekael paneb oma telikule tuhandeid naela. Vänttungraud muudab selle raskuse käepideme pöördemomendiks – ja käepide, mis annab pika päeva lõpus vastu, on siis, kui inimesed saavad viga. HCHJ-15K teeb sama tööd mootori ja ventiiliga, mitte hoobade ja käigukastiga.

II. Kontrollitud spetsifikatsioonid

HCIC 2026 kataloogist:

III. Kahetoimeline tegevus – mida see siin tähendab

Kahekordne toime tähendab, et tungraual on jõud mõlemas suunas. Pump pikendab seda ja pump tõmbab selle sisse.

Raske haagise puhul on see oluline ühel praktilisel põhjusel: koormatud haagis istub tungraua küljes. Kui ühendate konksu ja soovite tungraua tagasi tõmmata, kannab see haagise raskust oma vardale. Ühekordse toimega tungraud toetub õli tagasilükkamiseks raskusjõule või koormusele – mis töötab ainult siis, kui koormus on kadunud. HCHJ-15K lükkab varda jõul tagasi, olenemata sellest, mis sellel istub.

15-tonnise klassi tungraua puhul ei ole kahekordne toimimine funktsioon. See on minimaalselt õige disain.

IV. Numbrid, mis loevad

15-tonnine kandevõime.---Selle mudeli kataloogi hinnang. Sobitage see haagise koormatud poldi või haakeseadise raskusega – mitte tühikaalu, vaid koormatud raskusega. Kui teie nööpnõela kaal on hinnangu lähedal, on see teie tungraua.

2,36-tolline ava koos 1,38-tollise vardaga.--- Puur tekitab tõstejõu; varras kannab koormust, kui tungraud on välja sirutatud ja hoiab. Kõrgem osa – suurem kui 12-tonnine liin – on see, mis kannab suuremat koormust.

3000 PSI töörõhk.---Hüdraulikaring töötab 3000 PSI töörõhul. Kataloog täpsustab seda kaitsvad pumba vabastusseaded: 3200 PSI pikenduspordil, 1500 PSI tagasitõmbamispordil. Tungraua pikendamine — haagise tõstmine — saavutab täissurve. Sissetõmbamine on väiksema jõuga töö ja madalam reljeef ei lase süsteemil selles suunas liigselt sundida.

SAE 6 porti.--- Hüdraulilise ühenduse suurus. Voolikukäikude planeerimisel on see port, mille sobitate.

10" × 10" pööratav jalapadi.---Padja pöörleb, et asuda tasasel pinnal ebatasasel pinnal. Fikseeritud padi kallakul koormab tungraua külgsuunas – ja külgkoormus on see, mis painutab tungraua silindreid. Pöördlüli hoiab koormat vertikaalselt.

Kiire käsitsi töötamine.--- Ringlus sisaldab vabalangemise režiimi: mõrake klapp lahti ja tungraud langeb oma raskuse all. Ei mingit pumpamist ega väntamist. Kiired ühendused, kui haagis on tühi ja kerge.

Välisklassi must viimistlus.---Need tungrauad elavad haagiste all — teesool, muda, kruusaprits. Viimistlus on ette nähtud väliteenistuseks.

V. Kuidas see konksub

HCHJ-15K on tühi tungraud – ühendate selle hüdraulikaallikaga. Kaks teed:

Olemasolev haagise hüdraulika. Kui haagisel juba töötab kallurtõstuk või mõni muu hüdroseade, puudutab tungraud sellesse süsteemi. Kataloog määrab ühilduvuse hüdropumpade/HPU-dega 3200 PSI laiendus- ja 1500 PSI tagasitõmbamispiirides.

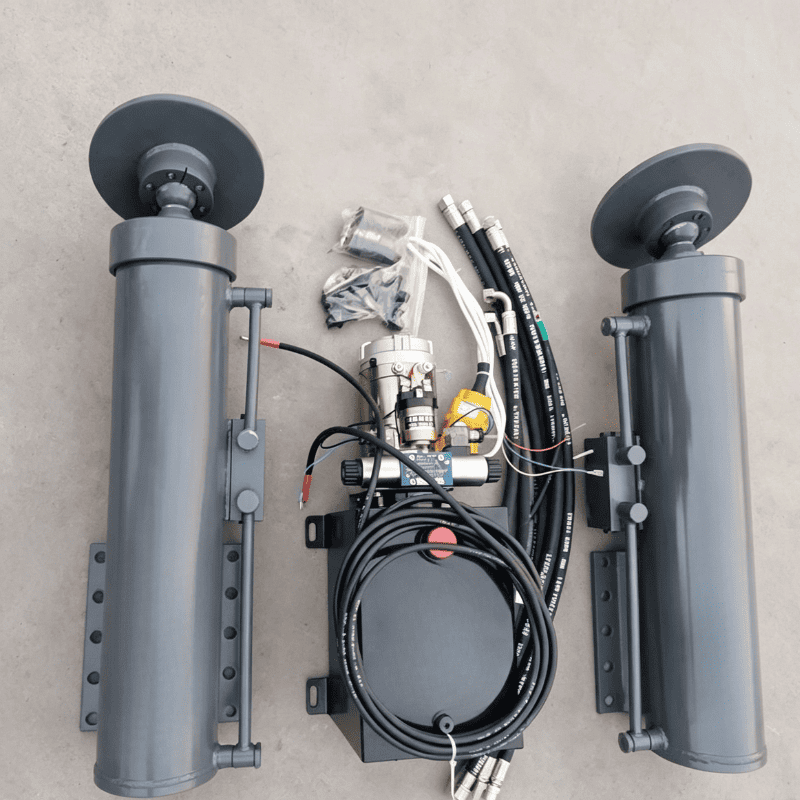

Eraldi toiteplokk.12V DC hüdrauliline jõuallikas juhib tungraua iseseisvalt. Pump, reservuaar ja juhtseade – toiteplokk asub akuga ühendatud haagise raamil või keelel.

Juhtimisvõimaluste hulka kuulub käeshoitav kaugjuhtimisripats, juhtmega või juhtmevaba.

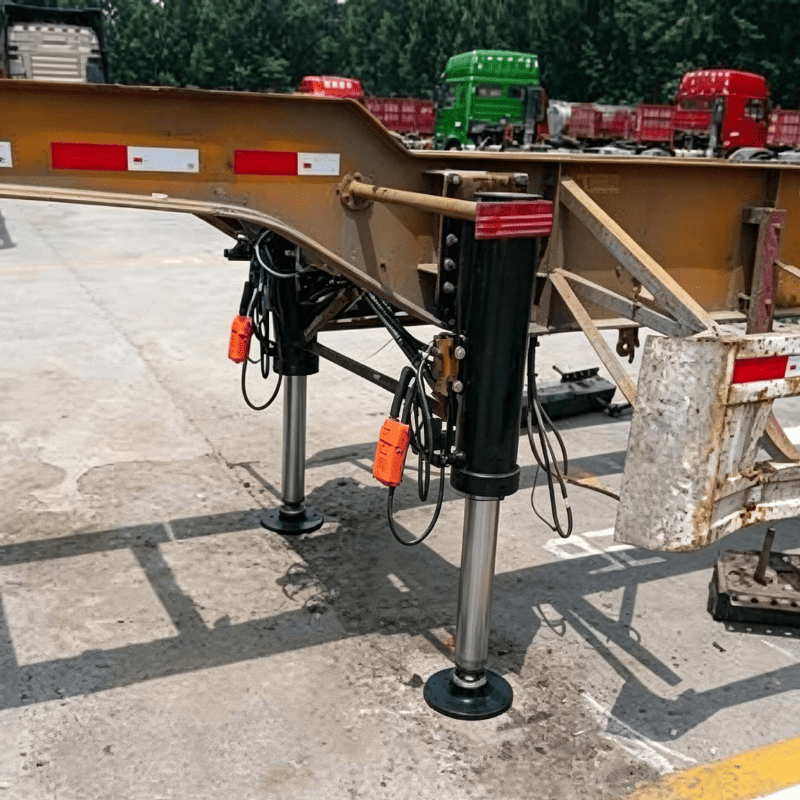

VI. Rakendused

• Hanekelaga loomahaagised. Klassikaline korpus. Hobused ja veised muudavad laadimise ajal kaalu; tungraud peab tõstma ja hoidma liikuvat koormat. 15-tonnine reiting katab raske otsa.
• Sadulhaagised. Rasked nõelaraskused on siin normiks. Suurem ava talub koormusklassi.
• Raske lasti ja tehnika haagised. Hanekelaga autoveokid ja varustushaagised, mille tihvti kaal on suur.
• Kallurid ja platvormhaagised. Kui tungraud töötab koos kallurtõstukiga, mõlemad töötavad samast süsteemist.

VII. Valiku märkmed

Valige koormatud tihvti raskuse, mitte tühikaalu järgi.

HCHJ-15K kaalub 15 tonni. Kui teie haagise koormatud haakeseadise kaal on sellest väiksem ja jääb alla selle koormatud, on sellel tungraual varu. Kui olete äärel või kõrgemal, rääkige meiega – me täpsustame kohandatud lahenduse või nõustame kahe pistikupesa paigutust.

Enne tellimist kinnitage ka haagise paigalduskoht ja tihvti läbimõõt. Saatke haagise spetsifikatsioon ja kinnitame sobivuse.

VIII. KKK

IX. HCIC kohta

Jinan Huachen Industrial Co., Ltd. asutati 1998. aastal. Jinan, Shandong, Hiina. Kolm tehast. 300+ töötajat. 27+ insenerid. Eksport 50+ riiki.

Ehitame hüdrosilindreid, jõuseadmeid, haagise tungrauad ja terviklikke kallutussüsteeme – toodetakse meie oma Jinani tehases ja mida on enne saatmist survestatud.

ISO 9001:2015 sertifikaat. Ekspordidokumentatsiooni käsitletakse ettevõttesiseselt.
