Enne kallurhaagise projekteerimist vaadake üle mudeli 520 kataloogi mõõtmed ja kontrollige raami ruumi, paigaldusgeomeetriat ja hooldusvahet.

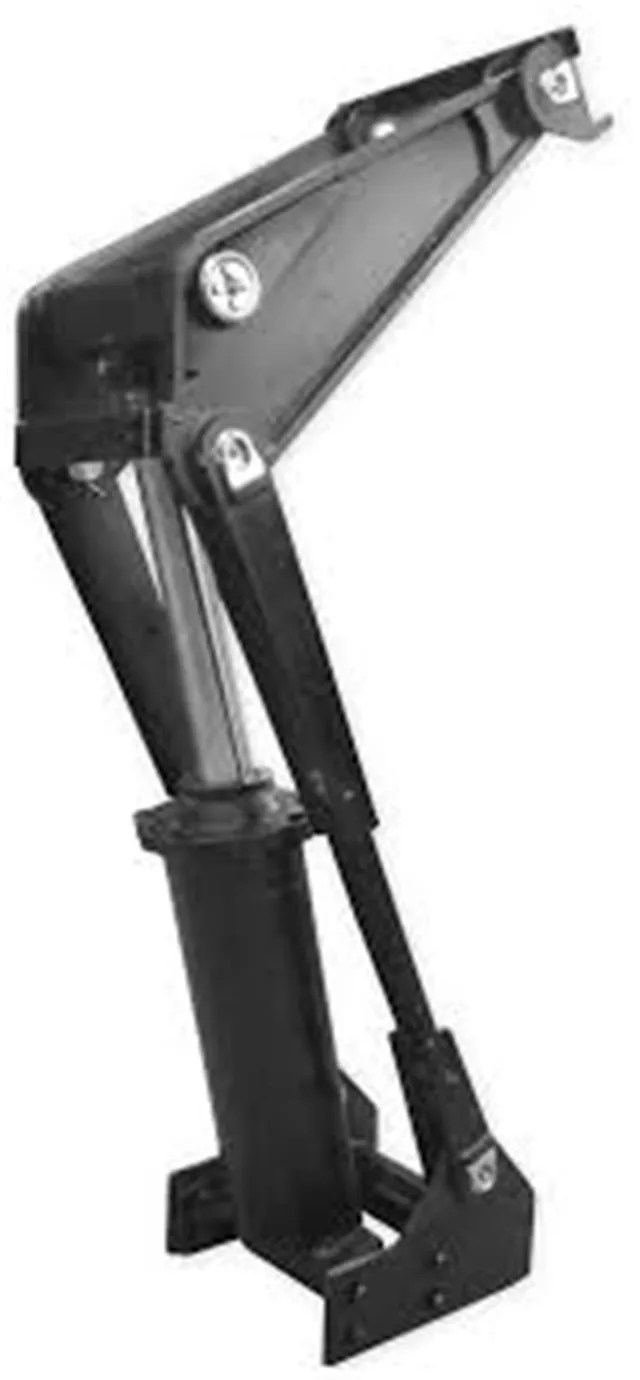

Mudel 520 elektritõstuk on kompaktne tõstekomponent, mis on loetletud kaasasolevas American Power Hoistsi kataloogis. Kallurhaagise ehitaja või asendusostja jaoks ei ole esimene küsimus lihtsalt see, kas tõstuk suudab tõsta. See on see, kas tõstuk sobib olemasoleva raami ruumi, pöörde paigutuse ja liikumisteega.
Mudeli 520 lehel on seitse mõõtmete viidet A-st G-ni. Need mõõtmed annavad insenertehnilise lähtepunkti paigaldusümbrise kontrollimiseks enne haagise konstruktsiooni, hüdroahela ja paigaldusdetailide lõpetamist.
| Parameeter | Kataloogi väärtus |
|---|---|
| Mudel | 520 |
| Tootekategooria | Elektriline tõstuk |
| Mõõde A | 24.00 tolli |
| Dimensioon B | 28,25 tolli |
| Mõõde C | 19,25 tolli |
| Mõõde D | 5,00 tolli |
| Mõõtmed E | 47,63 tolli |
| Mõõtmed F | 16,25 tolli |
| Mõõde G | 11,75 tolli |
Need väärtused on transkribeeritud mudeli 520 kataloogi lehelt. Enne tootmise heakskiitmist tuleks kontrollida originaaljoonist ja kliendi tegelikke haagise mõõtmeid.
Kallurhaagise tõstesüsteem liigub läbi muutuva nurga. Kui kere on suletud, ei pruugi see olla sama suur ruum, mis on saadaval tõstmise ajal. Tõstuk peab asuma raami sees, ühenduma õigesti kandekonstruktsiooniga ja jääma kogu tsükli vältel liikuvast kehast eemale.
Sel põhjusel tuleks mudeli 520 mootortõstuk üle vaadata pigem tervikliku tõstekorralduse kui eraldiseisva komponendina. Haagise kere, tagumine liigend, eesmine kinnituskonstruktsioon ja hüdroühendused mõjutavad lõplikku paigaldust.
Mõõtmed A, B ja C on kasulikud, kui võrrelda tõstukit haagise raami ja kalluri kere vahelise vaba ruumiga. Mõõtke haagist esmalt suletud asendis, seejärel kontrollige liikumisteed, kui kere hakkab kalduma.
Ainuüksi staatilise mõõtmise korral ei teki häireid risttalades, sulgudes, voolikutes või kere allosas. Kõige turvalisem ülevaade kasutab mõõtmetega joonist või fotosid, millele on märgitud võtmekaugused.
D, F ja G viited aitavad ostjal võrrelda tõstukit planeeritud tugiplaatide, tihvtide asukohtade ja raami tugevdusega. Neid väärtusi ei tohiks kasutada täieliku paigaldusprojekti reprodutseerimiseks ilma algse joonise ja projekti mõõtmeteta.
Paigalduskonstruktsioon peab kandma tõstereaktsiooni haagise raamile. Klambri paksus, tihvtide joondamine ja keevisõmbluse konstruktsioon nõuavad seetõttu eraldi inseneriülevaatust.
Kataloogis on mudeli 520 mõõtmed E 47,63 tolli. See mõõt on oluline, kui haagise paigalduspikkus on piiratud või kui tõstuk tuleb paigutada ümber olemasolevate raamielementide.
Kontrollige seda mõõdet koos suletud korpuse asendi, hinge asukoha ja teeninduse juurdepääsu ruumiga. Jätke ruumi kontrollimiseks ja hüdraulilisteks ühendustöödeks, selle asemel, et projekteerida paigaldust sellise mõõtmise ümber, mis ei jäta praktilist juurdepääsu.
Mudel 520 mootortõstuk sobib kallurhaagise tõstesüsteemi aruteludeks, kus ostja vajab kataloogi määratletud viidet ja mõõtmete alust paigalduse ülevaatamiseks. Seda võidakse kaaluda OEM-haagiste ehitamisel, asendusprojektidel ja süsteemi ümberkujundamisel, kui täielik mehaaniline ja hüdrauliline paigutus on kinnitatud.
Kaasasoleval mudeli 520 kataloogileheküljel on loetletud mõõtmete viited, kuid see ei anna selle mudeli kontrollitud võimsust, töörõhu väärtust, kasutusiga ega sertifikaati. Need üksikasjad tuleb kinnitada tegeliku projekti jaoks, selle asemel, et neid mudelinumbrist järeldada.
Kasulik mudeli 520 mootortõstuki päring peaks sisaldama järgmist:
- Haagise tüüp ja kalluri kere mõõtmed
- Vaba ruum raami ja korpuse vahel
- Tagumise hinge asend ja eesmised kinnituspunktid
- Tihvtide keskpunktid ja kronsteini mõõtmed
- Prügi korpuse suletud ja tööasendid
- Olemasolev pump, ventiilid, voolikud ja juhtseadised, kui see on asendus
- Praeguse paigalduse fotod või mõõtmetega joonis
- Nõutav tõstejärjekord ja töökeskkond
See teave võimaldab tarnijal arutada paigaldust, ilma varjatud struktuuridetaile aimamata.
Mudeli 520 mootortõstuk tuleks valida sobivuse ülevaatuse, mitte ainult mudelinumbri sobitamise kaudu. Selle kataloogi mõõtmed – eelkõige 47,63-tolline E mõõde, 24,00-tolline A mõõde ja 11,75-tolline G mõõde – on kasulik lähtepunkt kallurhaagise paigalduse kontrollimiseks.
Täpse hinnapakkumise saamiseks saatke HCIC-le haagise joonis, paigaldusmõõtmised ja olemasolev hüdraulikateave. Lõplik otsus peaks põhinema täielikul tõstekorraldusel ja viimasel tehnilisel joonisel.
HCIC arendab ja toodab hüdrosilindreid ja jõuseadmeid sõidukite ja tööstuslike rakenduste jaoks. Mudeli 520 projekti puhul saab HCIC üle vaadata saadaoleva installiteabe ja tuvastada OEM-i või asenduspakkumise jaoks vajalikud tehnilised üksikasjad.
