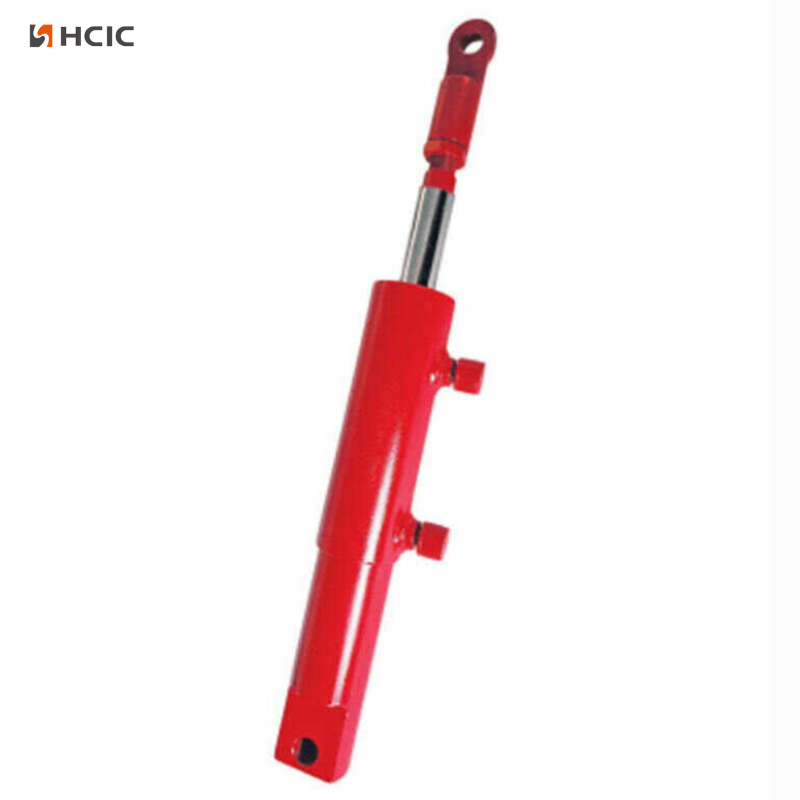

Harvesteri hüdrosilinder

1. Toote määratlus ja rakenduse stsenaariumid

1.1 Toote määratlus

Valmistame spetsiaalseid hüdrosilindreid igasugustele koristusmasinatele, sealhulgas kombainidele, maisi- ja riisikombainidele. Need komponendid muudavad hüdraulika jõu sirgjooneliseks liikumiseks ja on piisavalt vastupidavad, et taluda karmides töötingimustes. See muudab hüdraulilise rõhu lineaarseks mehaaniliseks jõuks, et juhtida harvesteri kriitilisi liikuvaid osi.

Erinevalt üldotstarbelistest tööstuslikest balloonidest on see konstrueeritud kõrge vibratsiooni, tugeva tolmu, muda, laiade temperatuurikõikumiste ja pikkade tundide pidevaks tööks talupõldudel. Põhiomadused: stabiilne väikese kiirusega liikumine, tugev löögikindlus, usaldusväärne tihendus ja pikk tööiga.

1.2 Rakenduse stsenaariumid

See hüdrosilinder sobib suurepäraselt tavaliste harvesterimudelitega Põhja-Ameerika, Euroopa, Austraalia ja Kagu-Aasia suurte kommertsfarmide jaoks, kohandudes kohalike suurte mehhaniseeritud koristustöödega:

Tüüpilised positsioonid:

• Päise tõstesilinder:Kasutatakse teravilja koristamisel suurtes korterfarmides Ameerika Ühendriikides, Kanadas ja Austraalias. See reguleerib paindlikult niitmiskõrgust, et kohanduda ebaühtlase põllupinna ja erinevate põllukultuuride kasvukõrgustega, vähendades teravilja kadu suuremahulise pideva koristamise ajal.
• Rulli reguleerimise silinder:Sobib Euroopa nisu ja odra koristusstsenaariumide jaoks, optimeerides põllukultuuride söötmisnurka, et lahendada söötmise ummistus, mis on põhjustatud tihedast põllukultuuride istutamisest ülemeremaade kõrge saagikusega põllumaal.
• Viljapaagi tühjendussilinder:Mõeldud suure võimsusega kombainidele, mida kasutatakse Ameerika maisi- ja sojafarmides, toetades sagedasi kiireid mahalaadimisoperatsioone, et parandada suure põllumaa koristamise üldist tõhusust.
• Peksuvahe reguleerimise silinder:Kohanege mitmekesise saagikoristusega Euroopa segaistutusaladel, kohandades nisu, riisi, maisi ja sojaubade peksuvahet, et vastata kohalikele mitme külvikorraga koristusvajadustele.
• Šassii tasandussilinder:Kasutatakse laialdaselt künklikel põllumaadel Lõuna-Euroopas ja Kagu-Aasias, hoides kombainid stabiilsena kallakutel ja tagades normaalse töö keerulisel ülemeremaastikul.

2. Tehnilise kirjelduse parameetrid

2.1 Parameetrite tabel

3. Materjal ja tootmisprotsess

3.1 Peamised materjalid

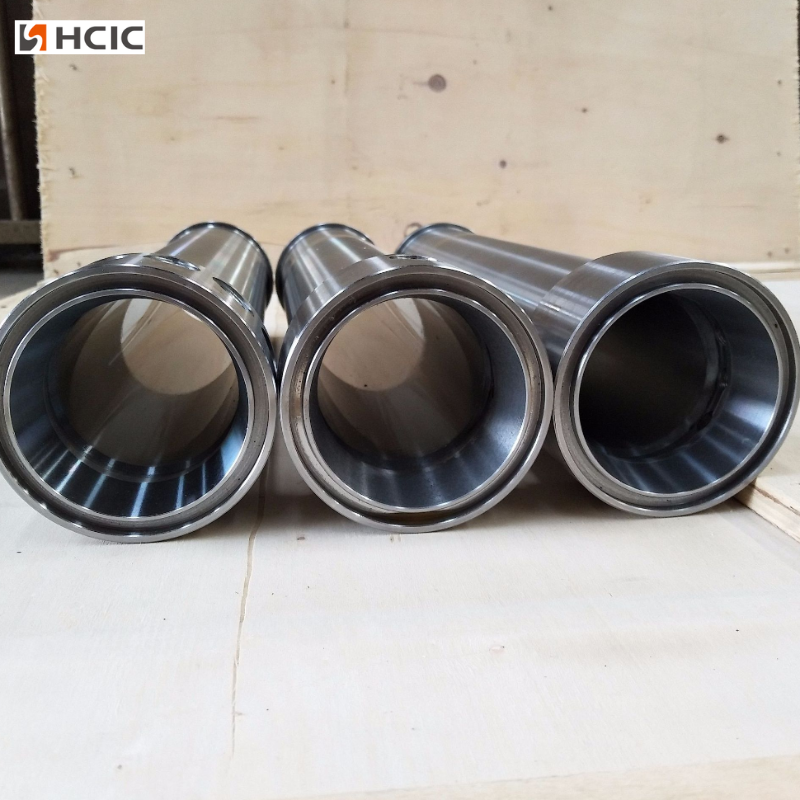

• Silindri silinder: 27SiMn või 45# õmblusteta terastoru (GB/T 8713-2018). Kõrge tõmbetugevus, hea keevitatavus, survekindlus kuni 40 MPa.
• Kolvivarras: 45Cr / 40Cr keskmise süsinikusisaldusega legeerteras.
• o Karastatud + karastatud (HRC 28–34) sitkuse ja löögikindluse tagamiseks.
• oPinna kõva kroomimine (25–30 μm), HV ≥800, roostevastane, kulumisvastane, mudakindel.
• Kolvi ja juhtpuks: malm + kõrgtugev malm, kulumiskindel, sobib hästi tihenditega.
• Tihendikomplekt: Imporditud komposiittihendid: FKM põhitihend + HNBR tolmutihend + PTFE kulumisrõngas. Talub kõrget temperatuuri, mudast vett ja sagedast edasi-tagasi liikumist.

3.2 Põhiprotsessid

1. Tünni sisemine lihvimine:Täpne lihvimine kuni Ra ≤0,4 μm, peegelpind, madal hõõrdumine, õlilekke puudumine, pikk tihendi kasutusiga.

2. Varraste lihvimine ja kõva kroomimine:CNC lihvimine tagab sirguse ≤0,1 mm/m; automaatne kroomimisliin ühtlase paksuse ja nakkuvuse tagamiseks.

3. Keevitamine:Täielik CO₂-keevitus otsakatetel ja klambritel; kriitiliste keevisõmbluste mittepurustav katse (UT/MT).

4. Kokkupanek ja testimine:

• Puhasruumi kokkupanek, et vältida tolmu sisenemist
• 100% survekatse: 31,5 MPa rõhu all hoidmine 3–5 minutit, leke puudub, püsideformatsioon puudub.

5. Pinnatöötlus:Haavelpuhastus + kahekomponentne korrosioonivastane värv, soolapihustuskindlus ≥500 tundi, sobib pikaajaliseks välitingimustes talus kasutamiseks.

4. Tööstuse rakendusnäited

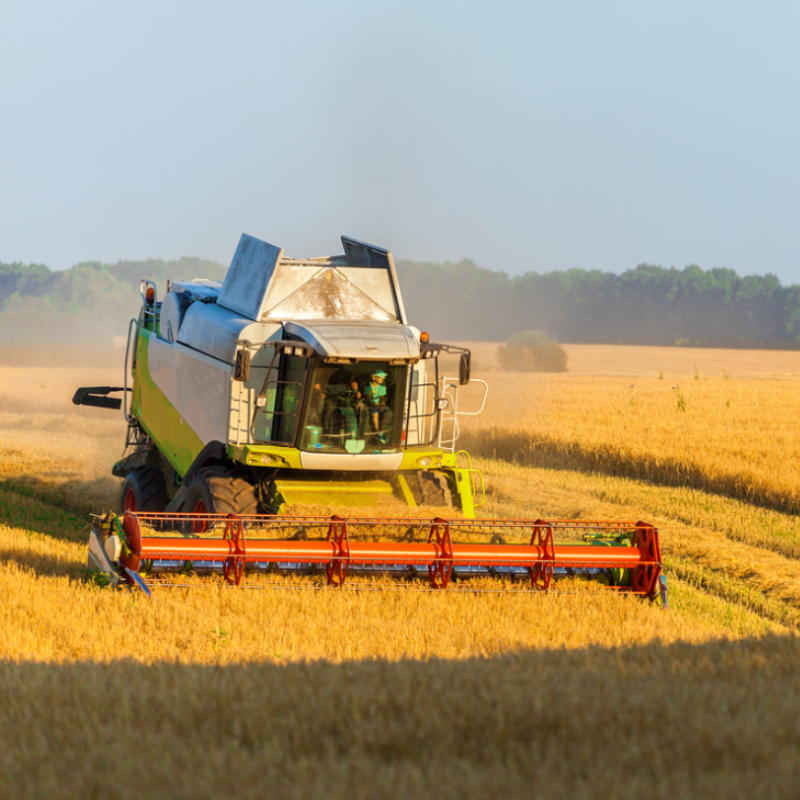

Juhtum 1 – nisu-/riisikombain

• Silinder: 50/25-250 mm kahetoimeline heedri tõstmiseks; 63/32-400 mm viljapaagi mahalaadimiseks.
• Töötingimus: 12–14 tundi ööpäevas pidev töö koristusperioodil; ümbritsev temperatuur 35–40 ℃, tugev tolm, kohati mudane vesi.
• Jõudlus: stabiilne tõstmine, ei ole kinni jäänud; lekkekiirus <0,5% 1000 tunni jooksul; vähendab tõhusalt saagikadu kuni ≤2%.

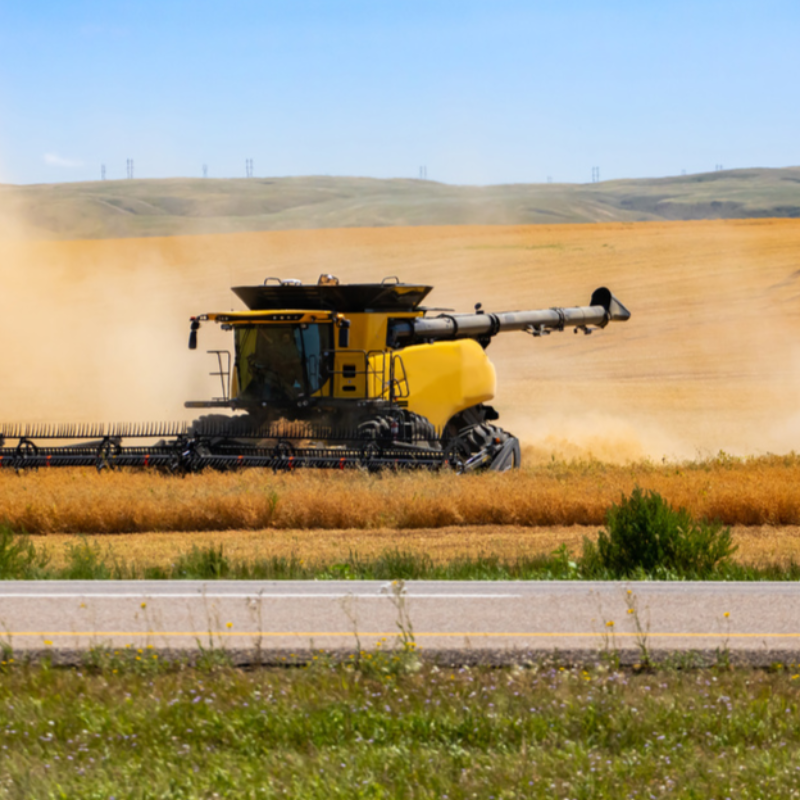

Juhtum 2 – maisikombain

• Silinder: 63/32-320 mm heedri tõstmiseks; 50/25-200 mm kõrva mahalaadimise mehhanismi jaoks.
• Töötingimus: sagedane löök, kõrge vibratsioon, tolmune maisivarre praht, temperatuur varakevadel kuni -15 ℃.
• Jõudlus: talub löögikoormust 2–3 × nimirõhku; madala käivitusega jõudlus hea; kasutusiga ulatub tavahooldusel 3500–4500 tunnini.

Juhtum 3 – väike mäenõlva harvester

• Silinder: 40/20-150 mm kompaktne kahetoimeline silinder kere tasandamiseks ja heedri juhtimiseks.
• Tööseisund: Kitsas põld, sagedased pööramised, porised teed, aastaringselt kõrge õhuniiskus.
• Jõudlus: kompaktne suurus, paindlik tegevus; hea tihendus niiskes/mudases keskkonnas; lihtne kohapealne hooldus.

5. KKK

(1) K: Kas see hüdrosilinder sobib kõikidele harvesterimarkidele?

V: Standardmudelid sobivad enamiku tavaliste harvesteritega. Toetame ka eriseadmete kohandatud suurust ja paigaldusmõõtmeid.

(2) K: Kui pikk on kasutusiga normaalsel kasutamisel?

V: Tavalistes töötingimustes võib tavaline kasutusiga ulatuda üle 2000 töötunni. Regulaarne õlivahetus ja puhastamine võib selle kasutusiga veelgi pikendada.

(3) K: Mida peaksin tegema, kui kasutamise ajal lekib õli?

V: Õli lekke põhjuseks on enamasti tihendusrõngaste vananemine või kahjustus. Lihtsalt asendage sobiv tihenduskomplekt, kogu silindrit pole vaja vahetada.

(4) K: Kas see võib madala temperatuuriga talvel normaalselt töötada?

V: Jah. Toodet on testitud madalate temperatuuride vastupidavuse suhtes -20 ℃. Parema jõudluse tagamiseks on soovitatav kasutada külmades piirkondades madala temperatuuriga hüdraulikaõli.
