Tootekirjeldus

Kahepoolse toimega hüdrauliline jõuallikas HCPGD kallurhaagistele. Kataloog täpsustab 1,2 GPM voolukiirust, 6-gallonist paaki, 3000 PSI rõhku ja SAE #6 porte. Selle solenoidiga juhitav 4-suunaline, 3-asendiline klapiseade on mõeldud hüdroahelatele, mis vajavad jõulist liikumist mõlemas suunas.

Haagise ehitaja või autopargi hooldusmeeskonna jaoks ei ole oluline ainult mootori ja reservuaari suurus. HPU peab vastama silindrile, olemasolevale elektrivarustusele, hüdraulikaõlile, vooliku paigutusele ja vajalikule liikumisele. See artikkel selgitab, mida HCPGD spetsifikatsioon tähendab ja millist teavet tuleks enne tellimust kinnitada.

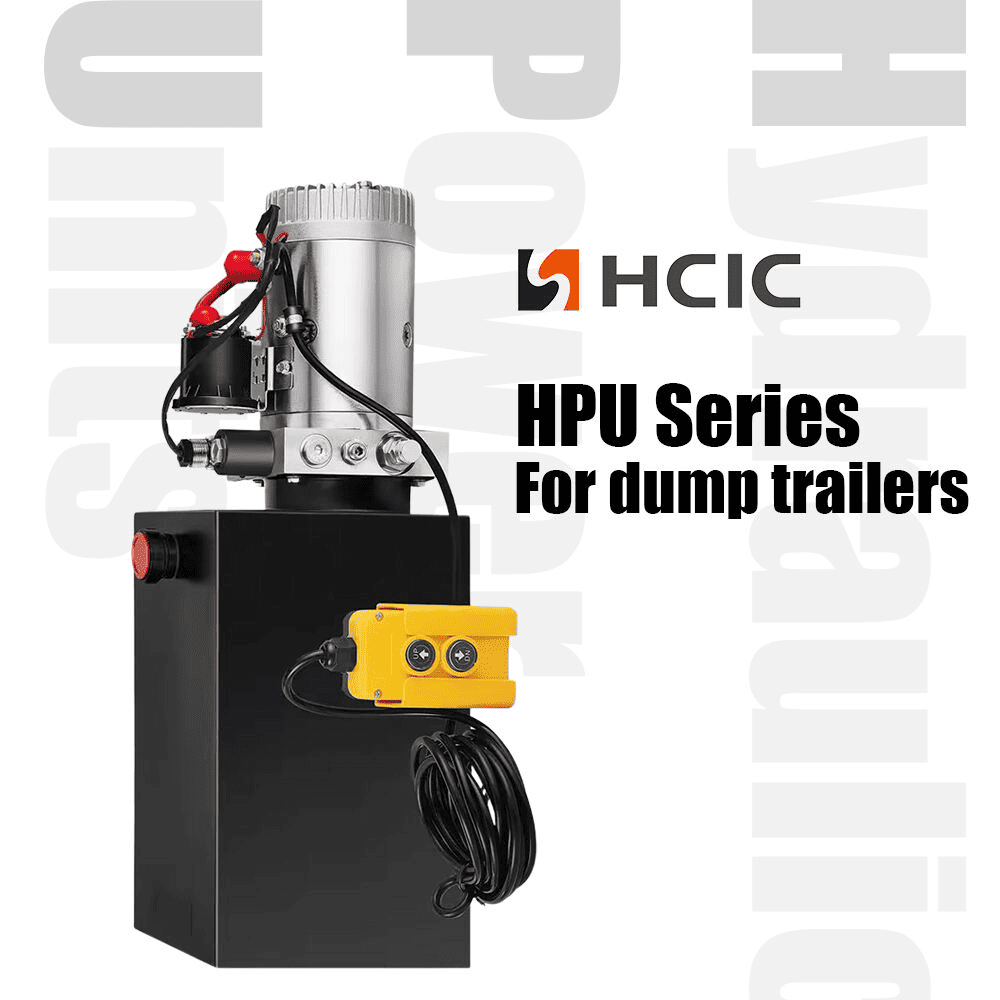

power unit

I. Mida teeb HCPGD hüdrauliline jõuseade

Hüdrauliline jõuseade muudab elektrienergia hüdrauliliseks vooluks ja rõhuks. Pump saadab õli kahepoolse toimega silindri valitud poolele. Kui klapp muudab asendit, pöörab vooluahel õlivoolu vastupidiseks, nii et silinder saab hüdraulilise jõu abil välja sirutada ja tagasi tõmbuda.

HCPGD kahetoimeline hüdrauliline jõuseade sobib seetõttu kallurhaagisele, mis vajab elektrilist pikendamis- ja sissetõmbefunktsiooni. Täpne liikumine sõltub ikkagi silindri mahust, koormusest, leevenduse seadistusest, vooliku suurusest ja juhtahelast. HPU tuleks valida tervikliku hüdrosüsteemi osana, mitte eraldatud komponendina.

II. HCPGD kataloogi spetsifikatsioonid

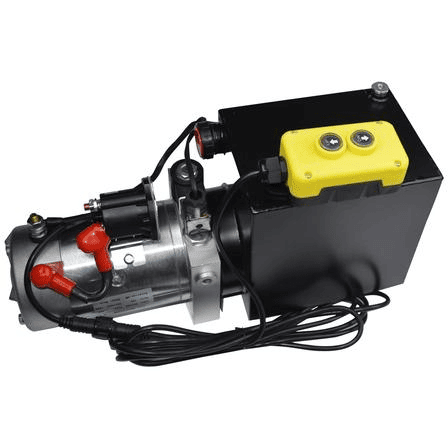

hydraulic power unit

Üksus	Kataloogi spetsifikatsioon
Mudel	HCPGD
Toote tüüp	Kahetoimeline hüdrojõuseade
Kataloogis loetletud rakendus	Kallurhaagis
Voolukiirus	1,2 GPM
Pordi suurus	SAE nr 6
Paagi suurus	6 gal
Surve	3000 PSI
Ventiilid	Solenoidiga töötav; 4-suunaline, 3-asendiline

Need on avaldatud HCPGD väärtused HCIC-2026 kataloogis. Kataloog ei sisalda selle mudeli täielikku mootori voolu, aku mahtuvust, töötsüklit, kaitseklapi seadistust ega kontrolleri juhtmestiku skeemi. Need üksikasjad tuleks enne tootmise kinnitamist kinnitada projekti nõuetega.

III. Klapi ja vooluahela loogika

4-suunaline, 3-asendiline klapp annab jõuallikale suunajuhtimise struktuuri kahepoolse toimega hüdroajami jaoks. Üks töötav port võib suunata õli silindrit pikendama, samas kui teine annab õli paaki. Vastupidises käsus muutub voolutee vastupidiseks.

Keskasend on konstruktsiooni detail, mis tuleb kinnitada lõpliku ahela ja klapi spetsifikatsiooniga. See mõjutab täiturmehhanismi käitumist, kui elektriline käsk vabastatakse. Haagise tootja ei tohiks eeldada keskmist seisukorda ilma hüdraulilist skeemi, koormuse juhtimise nõudeid ja ohutut langetamismeetodit läbi vaatamata.

Samuti tuleb kontrollida SAE #6 pordi ühendust valitud vooliku, adapteri ja liitmiku standardiga. Keerme õige tuvastamine ja tihenduspraktika on olulised, sest väike ühendusleke võib sisse viia õhku, kaotada õli ja muuta haagise liikumise ebaühtlaseks.

IV. Miks on 6-galloniline paak oluline?

HCPGD on loetletud 6-gallonise paagiga. Paagi maht annab koha õli tagastamiseks ja aitab süsteemil hallata silindrile vajalikku õlimahtu. Nõutavat paagi suurust ei määra ainult silindri ava. See sõltub ka silindri käigust, varda mahust, vooluringi paigutusest, vooliku mahust, õlitasemest, olemasolevast paigaldusruumist ja töötsüklist.

Paak tuleb paigaldada kindlalt ja paigutada nii, et imitoru, tagasivoolutee ja juurdepääs teenindusele jääksid praktiliseks. Enne tellimist peab paigaldaja HCIC-ga kinnitama reservuaari tegelikud mõõtmed, paigaldussuuna, täiteava ja õhutusava paigutuse ning kasutatava õlitaseme.

V. Vooluhulk, rõhk ja tegelik töökiirus

Kataloogis on HCPGD jaoks 1,2 GPM ja rõhu spetsifikatsiooni jaoks 3000 PSI. Neid väärtusi ei tohiks otse teisendada garanteeritud haagise tõsteajaks või tõstevõimeks. Tegelik kiirus sõltub silindri mahust ja koormusest. Tegelik töörõhk sõltub vajalikust jõust, mehaanilisest geomeetriast, hõõrdumisest, kitsendusest ja kaitsest.

Lihtne esmane kontroll on võrrelda nõutavat silindri mahtu olemasoleva vooluga. Suurem silinder vajab sama käigu sooritamiseks rohkem õli, nii et selle liikumine võtab sama voolukiiruse juures tavaliselt kauem aega. Süsteemi projekteerija peaks arvestama ka kahepoolse toimega silindri vardapoolse tagasivooluga, vooliku pikkusega ja hüdraulikaõli temperatuurist sõltuva viskoossusega.

Kataloogi väärtus 3000 PSI on süsteemi konstruktsiooni piirang, mida tuleb silindri, voolikute, liitmike ja juhtkomponentide suhtes kontrollida. Seda ei tohiks käsitleda lubadusena, et iga haagis töötab pidevalt sellel rõhul.

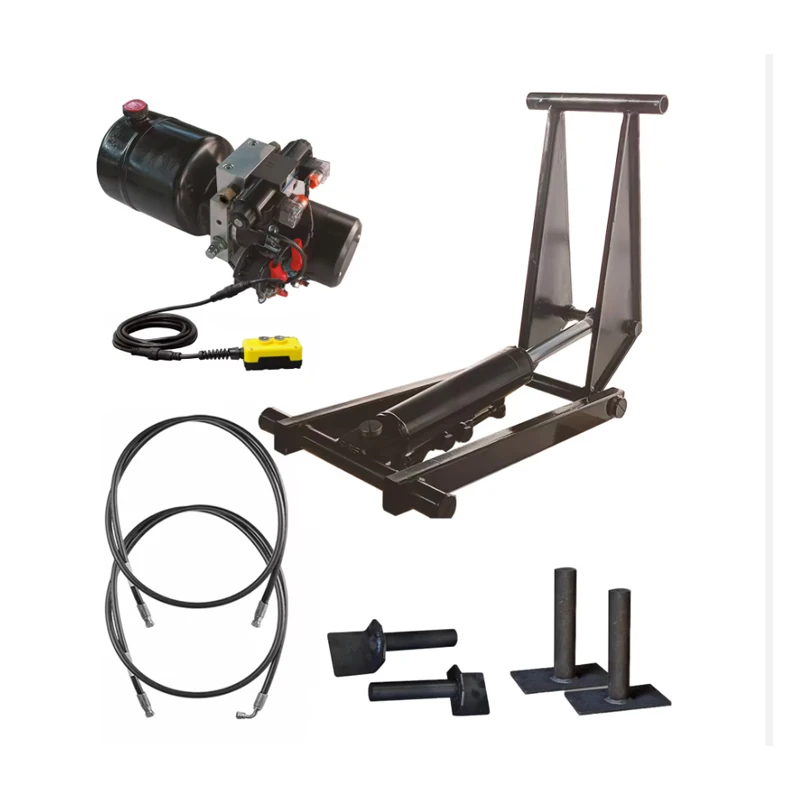

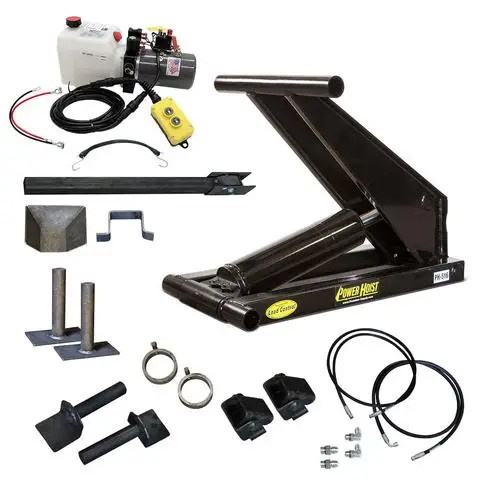

VI. Kallurhaagise paigalduskohad

Enne HCPGD kahetoimelise hüdrojõuseadme paigaldamist kontrollige järgmisi punkte:

1. Silindrite ühilduvus:Veenduge, et ühendatud täiturmehhanism on kahetoimeline ja mõlemad pordid on õigesti tuvastatud.

2. Elektrivarustus:Kinnitage pinge, vooluvajadus, kaitsmekaitse, kaabli suurus ja juhtlüliti ühilduvus.

3. Hüdraulilised ühendused:Sobitage SAE #6 pordid õigete voolikute ja adapteritega. Hoidke imi- ja tagasivooluteed puhtad.

4. Veehoidla asukoht:Jätke täitmiseks, kontrollimiseks, puhastamiseks ja edaspidiseks hoolduseks piisavalt ruumi.

5. Survekaitse:Kinnitage vabastusklappide paigutus ja ohutu rõhk kogu ahela jaoks.

6. Koormuse juhtimine:Vaadake üle, kuidas prügikasti hoitakse ja langetatakse, kui elektrivool katkeb.

7. Õhu eemaldamine:Täitke heakskiidetud õliga, tühjendage ahel vastavalt süsteemi konstruktsioonile ja kontrollige pärast mitut kontrollitud tsüklit paagi taset.

Enne lõpliku konfiguratsiooni kinnitamist peaks HCIC saama haagise paigutuse, silindri andmed, nõutava toitepinge ja hüdraulika skeemi.

VII. Levinud valikuvead

Valimine ainult PSI järgi

Rõhk ei määra süsteemi täielikku jõudlust. Silindri jõudu, mehaanilist võimendust ja vooluvajadust tuleb käsitleda koos.

Voolu käsitlemine tõstevõimena

Väärtus 1,2 GPM on seotud õlivooluga, mitte otseselt massiga, mida haagis suudab tõsta. Kandevõime sõltub silindri ja haagise konstruktsioonist ning hüdroahelast.

Tagastuskülje ignoreerimine

Kahepoolse toimega süsteem vajab õiget marsruutimist täiturmehhanismi mõlemal küljel. Vooliku vale identifitseerimine võib põhjustada silindri vales suunas liikumise või ebaõnnestumise ettenähtul.

Klapikeskuse funktsiooni määramata jätmine

4-suunaline, 3-asendiline klapp peab vastama nõutavale neutraalsele käitumisele ja ohutule langetamiskorraldusele.

VIII. OEM-i ja asenduspäringu teave

HCPGD kahetoimelise hüdrojõuseadme pakkumise jaoks esitage:

Haagise tüüp ja ettenähtud rakendus

Silindri ava, varda läbimõõt ja käik
Nõutav laiendamise ja tagasitõmbamise käitumine
Elektripinge ja saadaolev vool
Sihttsükli aeg, kui see on määratud
Hüdraulikaõli tüüp või olemasolev süsteemiõli
Vooliku ja liitmiku standard
Paigaldusruum ja paigaldussuund
Juhtimismeetod ja kaugjuhtimisnõuded
Nõutav kogus ja kohaletoimetamise sihtkoht

See teave võimaldab HPU konfiguratsiooni võrrelda kogu haagisesüsteemiga, mitte ainult ühe numbri põhjal.

IX. Korduma kippuvad küsimused

Kas HCPGD on ühe- või kahetoimeline?

HCIC-2026 kataloogis on HCPGD loetletud kahetoimelise hüdrojõuseadmena.

Milline voolukiirus on HCPGD jaoks loetletud?

Kataloogis on voolukiirus 1,2 GPM.

Mis paagi suurust HCPGD kasutab?

Kataloogis on loetletud 6-gallonine paak.

Mis pordi suurus on määratud?

Kataloogis on loetletud SAE #6 pordi suurus.

Kas kataloog kinnitab iga elektrilist detaili?

Ei. Mudelitabelis ei ole esitatud täielikku mootori voolu, juhtmestiku skeemi ega töötsükli spetsifikatsiooni. Need punktid tuleks kavandatud haagise puhul kinnitada.

X. Taotlege HCPGD konfiguratsiooni ülevaatust

Kahetoimeline hüdrauliline jõuallikas HCPGD on määratletud kallurhaagise HPU valik koos kataloogis loetletud voolu, paagi, rõhu ja klapi andmetega. Usaldusväärse hinnapakkumise saamiseks saatke HCIC-le silindri spetsifikatsioon, elektrivarustus, hüdraulika skeem ja paigalduspiirangud.

HCIC saab seejärel üle vaadata, kas HCPGD konfiguratsioon vastab täielikule rakendusele ja tuvastada kõik projektipõhised üksikasjad, mis vajavad enne tootmist kinnitamist.

XI .HCIC kohta

Jinan Huachen Industrial Co., Ltd. asutati 1998. aastal. HCIC-2026 kataloog kirjeldab ettevõtet kui hüdraulikatoodete tootjat, kes keskendub hüdrosilindritele ja jõuseadmetele tööstuses, sealhulgas transpordiseadmete, ehitusmasinate ja muude tööstuslike rakenduste jaoks.
