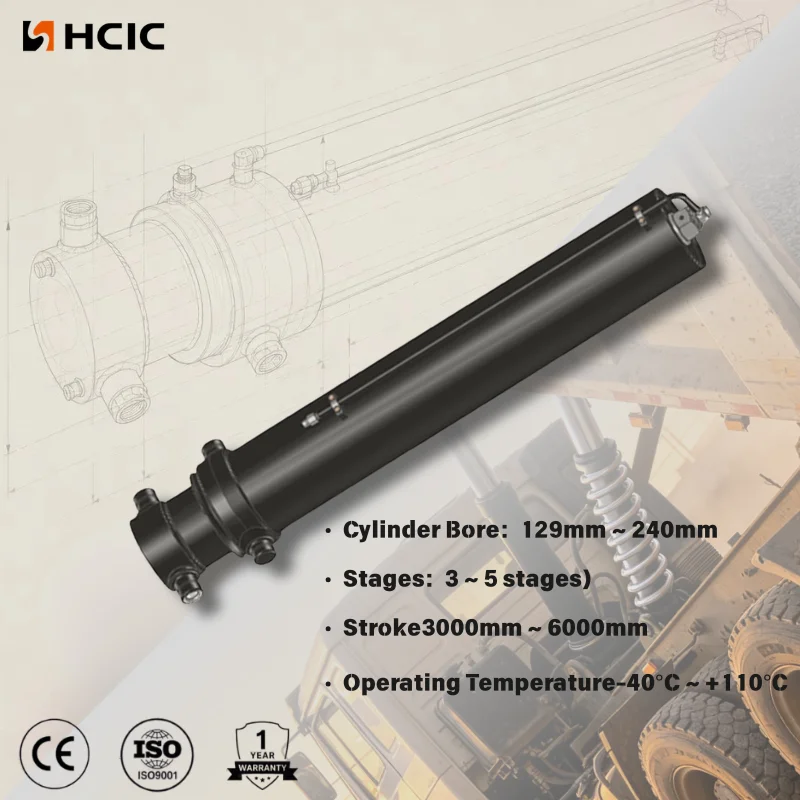

Eesmine kallutatav hüdrosilinder

FE-4TG-E169*4280 on neljaastmeline eesmise kallutamisega hüdrosilinder, mis on loetletud HCIC hüdrokallurite kataloogis 49-tonnise kallutusvõimsusega rakenduse jaoks. Selle teleskoopkonstruktsioon ühendab endas pika tööulatuse lühema suletud pakendiga, kui üheastmeline silinder tavaliselt nõuaks.

Mudel on mõeldud kallurauto süsteemi projekteerimiseks, kus silindri pikkus, paigaldusgeomeetria ja sõiduki koormus tuleb koos üle vaadata. Kataloog annab esialgseks inseneriaruteluks vajalikud peamised avade järjestus, rõhk, paigaldusmõõtmed ja suletud pikkus.

---

I. Toote spetsifikatsioonid

Ülaltoodud väärtused on transkribeeritud kaasasoleva HCIC-2026 kataloogi FE/FC eesmise kallutussilindrite tabelist. Kallutusvõimsuse viide on kataloogi rakenduse väärtus, mitte garantii iga tõstuki konfiguratsiooni jaoks.

---

II. Neljaastmeline teleskoopkonstruktsioon

FE-4TG-E169*4280 kasutab nelja pesastatud etappi. Puuride järjestus väheneb astmete laienedes 169 mm-lt 115 mm-le. Selline paigutus võimaldab silindril teha pika tõsteliikumise, hoides samas suletud paigalduspikkuse 1345 mm-ni.

Esikallutamise tsükli ajal mõjub hüdrauliline rõhk aktiivsele lavaalale. Etappide järjestuse muutudes muutuvad ka olemasolev tõstejõud ja liikumiskiirus. Seetõttu ei tohiks silindrit valida ainult selle suurima ava või tõstuki nimimahu järgi. Kehakaal, kasulik koormus, hingede asend, kinnituspunktid ja hüdroahel mõjutavad süsteemi lõpptulemust.

---

III. Paigaldusmõõtmed on olulised

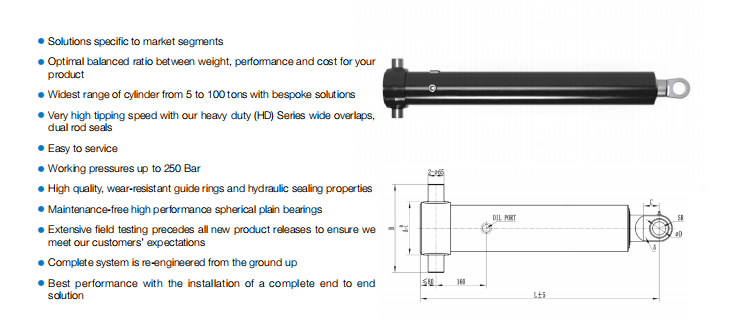

Kataloogis on FE-4TG-E169*4280 A, B, C, D ja delta mõõtmed. Neid mõõtmeid tuleks võrrelda veoki eesmise kinnitusklambri, pöörde paigutuse, raami vaba ruumi ja suletud kere asendiga.

1345 mm suletud pikkus on eriti oluline, kui silinder on paigaldatud šassii ja eesmise kallutatava korpuse vahele. Ostjad peaksid kontrollima ka kogu pikendatud teed, silindri nurka tõstmise alguses ja vaba ruumi iga kinnituspunkti ümber. Mõõtmete poolest sarnane silinder võib siiski sobimatu olla, kui selle tihvtide keskpunktid või kronsteini geomeetria erinevad.

---

IV. Surve ja rakenduse ülevaade

Kataloogis on selle mudeli töörõhuks 16 MPa ja 49-tonnise kallutusvõimsuse viide. Need arvud tuleb üle vaadata koos pumba seadistuse, klapikaitse, hüdraulikaõli voolu ja tõstuki konstruktsiooniga. Neid ei tohiks käsitleda eraldiseisva kasuliku koormuse kinnitusena.

Enne FE-4TG-E169*4280 valimist peaks ostja kontrollima, kas 49-tonnine viide vastab tegelikule sõidukile ja kallurkerele. Täielikuks süsteemiks on vaja ühilduvaid kronsteine, tihvte, hüdrovoolikuid ja juhtahelat, mis on mõeldud ettenähtud koormuse ja liikumise jaoks.

---

V. Teave ülevaatuse ja asendamise kohta

Asenduspäringu jaoks saatke silindri originaalidentifitseerimisandmed, kinnituspunktide fotod, suletud ja laiendatud mõõtmised, tihvtide mõõtmed, õlipordi teave ja veoki rakenduse üksikasjad. Kui vana seade on kahjustatud, aitavad fotod vardast, lava liigenditest ja kinnitusaasadest silindriprobleemi kronsteini või joondusprobleemist eraldada.

Järgmine teave on OEM-i pakkumise jaoks kasulik:

• Veoauto mark, mudel ja ettenähtud kandevahemik
• Esikallutava kere mõõtmed
• Suletud paigalduspikkus ja vaba vahemaa
• Kinnitustihvti läbimõõt ja keskmised asendid
• Hüdrauliline rõhk ja pumba vool
• Vooliku ja pordi paigutus
• Nõutav kogus ja asendusolek

---

VI. Järeldus

FE-4TG-E169*4280 on spetsiaalne neljaastmeline eesmise kallutamisega hüdrosilinder, mille avade järjestus on 169/158/136/115 mm, kataloogirõhk 16 MPa ja suletud pikkus 1345 mm. Selle sobivus sõltub kogu kallurisüsteemist, mitte ainult mudelinumbrist. Saatke paigaldusjoonis ja hüdraulikaandmed HCIC-le projektipõhiseks ülevaatamiseks.

---

VII. HCIC kohta

HCIC arendab ja toodab hüdrosilindreid ja jõuseadmeid sõidukite ja tööstuslike rakenduste jaoks. HCIC toetab originaalseadmete tootjate ja asenduste päringuid, kasutades tehnilise ülevaatuse aluseks kliendi jooniseid, mõõtmisi ja rakendusnõudeid.

Küsige FE-4TG-E169*4280 hinnapakkumise ülevaatust:
