Kahveltõstuki hüdraulilise tõstesilindri tutvustus: Toiteallikas: käsitsi Kahvli pikkus: 800 mm Masinatesti aruanne: kaasas Põhikomponendid: mootor Max Tõstekõrgus: 1600/2500 mm Teenuse kaal: 160-280 kg Pöörderaadius: 1235 mm Min. Tõstekõrgus: 90 mm Kandevõime: 500-1500 kg Kogukõrgus: 2165/2925 mm Tõstekiirus: 25mm/s

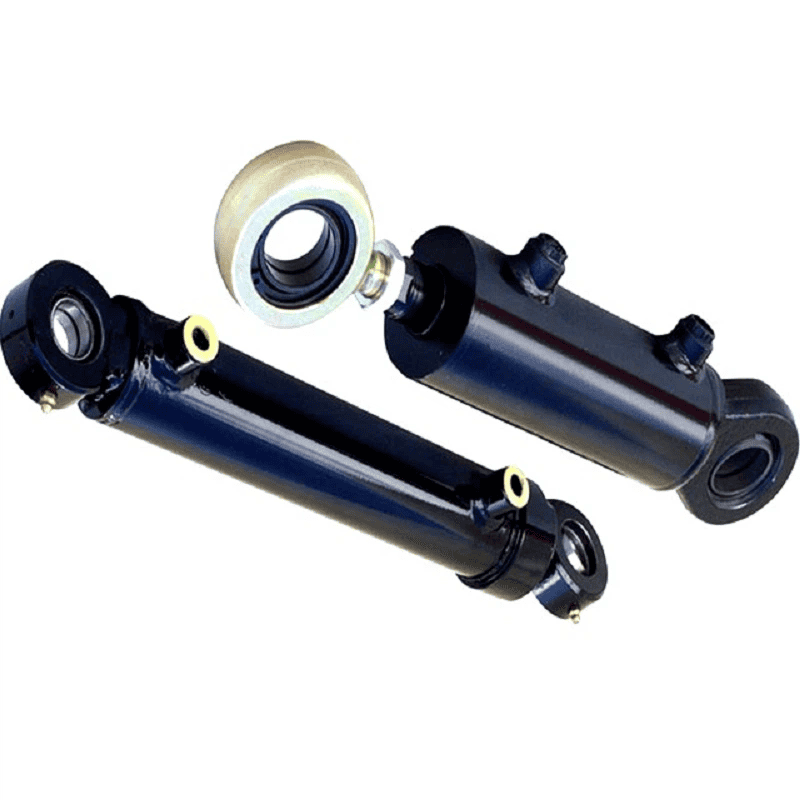

Kolvi hüdrosilindri saab jagada kaheks konstruktsiooniks: ühepooluseline ja kahevardaline. Fikseeritud meetod on fikseeritud silindri korpusega ja kolvivarras on fikseeritud. Hüdraulilise rõhu toimel on ühetoimeline ja kahekordne toime. Ühetoimelises hüdrosilindris on surveõli ainult üks hüdrosilindri õõnsus ja silindri rõhku saab saavutada silindri rõhuga. Hüdraulilise silindri kolvi kolvi kahe suuna liikumine vaheldub kahe õõnsusega ja hüdrorõhu rõhk on lõpetatud.
Vea omadused
Ärge tehke seadme tõrkeotsingu ajal laadimistoiminguid.
Peamised ebanormaalsed ilmingud hõlmavad kolvivarda ebatäpset positsioneerimist ja peatumist, ebapiisavat tõukejõudu, vähenenud liikumiskiirust ja ebastabiilset töövõimet töö ajal. Tavalisi põhjuseid analüüsitakse järgmiselt:
(1) Sisemine leke hüdrosilindris
Hüdraulilise silindri siseleke hõlmab peamiselt leket, mis on põhjustatud silindri tihendi komponentide liigsest kulumisest, samuti kolvivarda tihendi, otsakorgi tihendi ja kolvi tihendi enda kahjustumisest või rikkest.
Kolvivarda ja otsakorgi vahelises tihendusasendis tekkiva lekke peamised põhjused on sellised defektid nagu voltimine, väljapressimine, rebenemine, pinna hõõrdumine, vananemine, materjali riknemine ja tihendusosade deformatsioon. Sellistel juhtudel tuleb vigane tihend eemaldada ja asendada uue kvalifitseeritud tihenduskomponendiga.
Kolvitihendite liigne kulumine on enamasti tingitud kiiruse regulaatori klapi ebaõigest reguleerimisest, mis toob kaasa liiga kõrge vasturõhu süsteemis, tihendite vale paigaldamise monteerimisel või hüdroõli saastumise ja riknemise. Sekundaarsed tegurid hõlmavad võõrkehade sisenemist montaaži käigus ja madala kvaliteediga tihendusmaterjalide kasutamist.
Selliste probleemide tagajärjeks on aeglane ja loid liikumine, ebapiisav väljundjõud ning rasketel juhtudel kolvi ja silindri silindri siseseina kahjustused, mis võivad viia isegi "silindri kinnikiilumise" rikkeni. Vastav lahendus on kiiruse reguleerimisventiili reguleerimine ning vajalike paranduste ja täiustuste tegemine rangelt kooskõlas seadmete paigaldamise spetsifikatsioonide ja tööprotseduuridega.
Kõiki parameetreid saab kohandada
| Mudel | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Mahutavus (kg) | 500 | 1000 | 1500 |
| Langetatud kahvli kõrgus (mm) | 90 | 90 | 90 |
| Maksimaalne tõstekõrgus (mm) | 1600 | 1600/2500 | 1600 |
| Kogukõrgus (mm) | 2010 | 2165/2925 | 2150 |
| Kogupikkus (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Üldlaius (mm) | 805 | 1000/750 | 1000 |
| Kahvli pikkus (mm) | 800 | 800 | 800 |
| Pöörderaadius (mm) | 1235 | 1235 | 1235 |
| Kasutuskaal (kg) | 160 | 250/316 | 280 |
| Tõstekiirus (mm/s) | 25 | 25 | 21 |
| Kaubaaluste vahekäigu laius (mm) | 1915 | 1915 | 1915 |
