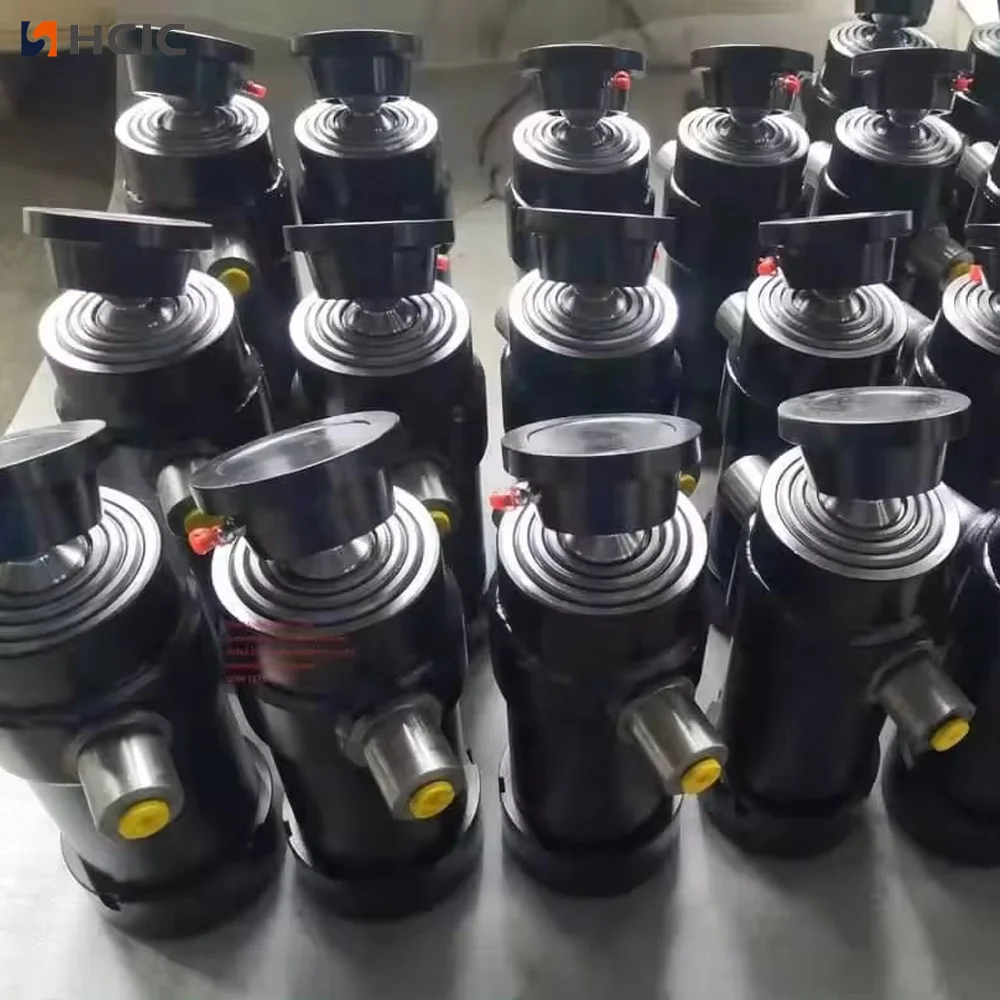

4TG-E130x1307 on neljaastmeline kallurhaagis kerealune teleskoophüdrauliline silinder, mille käigupikkus on 1307 mm, maksimaalne töörõhk 180 baari ja 15–25-tonnine kallutusvahemik.
Number of stages:
4 etappiStroke:
1,307 mmMass:
58 kgWorking volume:

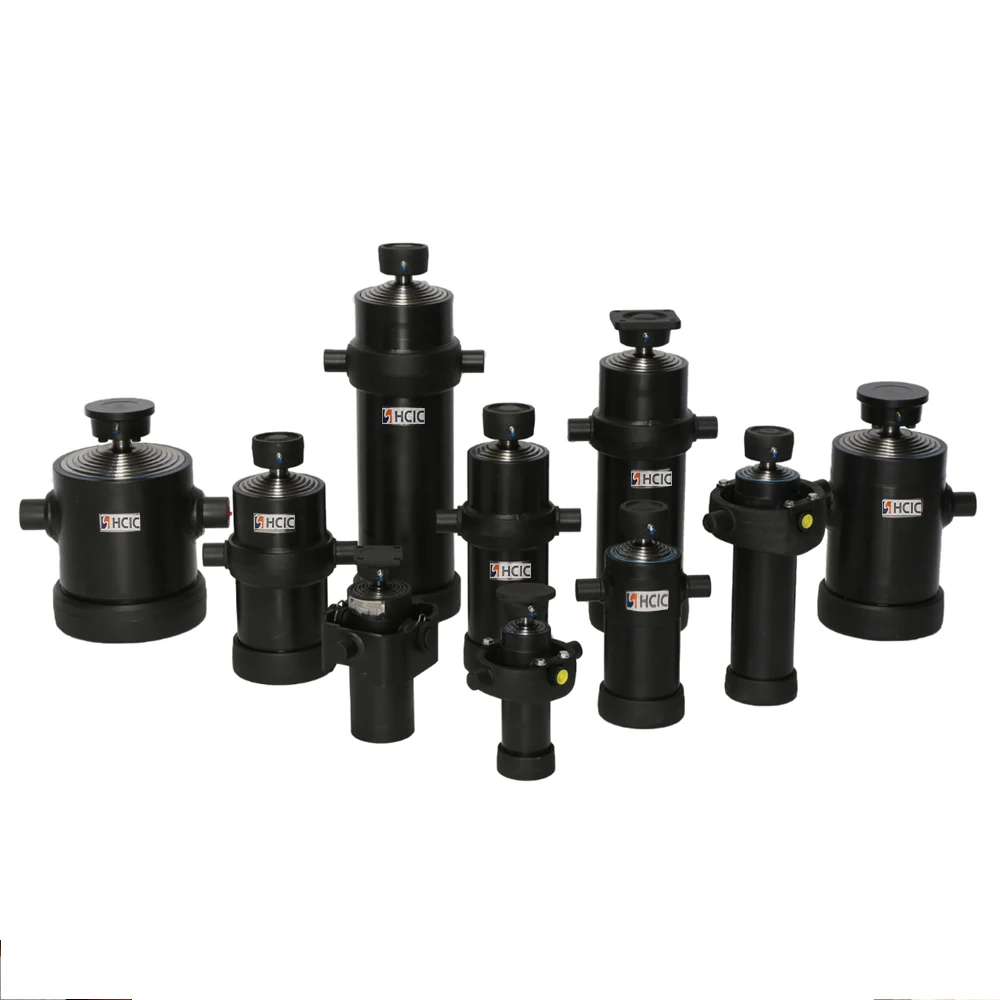

13,7 l4TG-E130x1307 on neljaastmeline kallurhaagis alumine teleskoophüdrauliline silinder, mis on loetletud HCIC-2026 kataloogis. See on osa külgkallurhaagiste ja kolmesuunaliste kallurhaagiste kergete alusraamide valikust, kus pikk käik peab mahtuma kere ja šassii alla.
Mudel pakub kindlaksmääratud lähtepunkti OEM-i või asendussilindrite ülevaatamiseks: neli etappi, käik 1307 mm, maksimaalne töörõhk 180 baari ja kataloogi kallutusvõimsus 15–25 tonni. Enne ostmist tuleb silinder sobitada kogu haagise konstruktsiooni, hüdroahela ja kinnitusviisiga.
| Parameeter | Kataloogi väärtus |
|---|---|
| Mudel | 4TG-E130x1307 |
| Toote tüüp | Kerealune teleskoophüdrauliline silinder |
| Etappide arv | 4 |
| Insult | 1,307 mm |
| Mass | 58 kg |
| Töömaht | 13,7 l |
| Maksimaalne töörõhk | 180 baari |
| Kataloogi kallutusvõimsuse vahemik | 15-25 tonni |

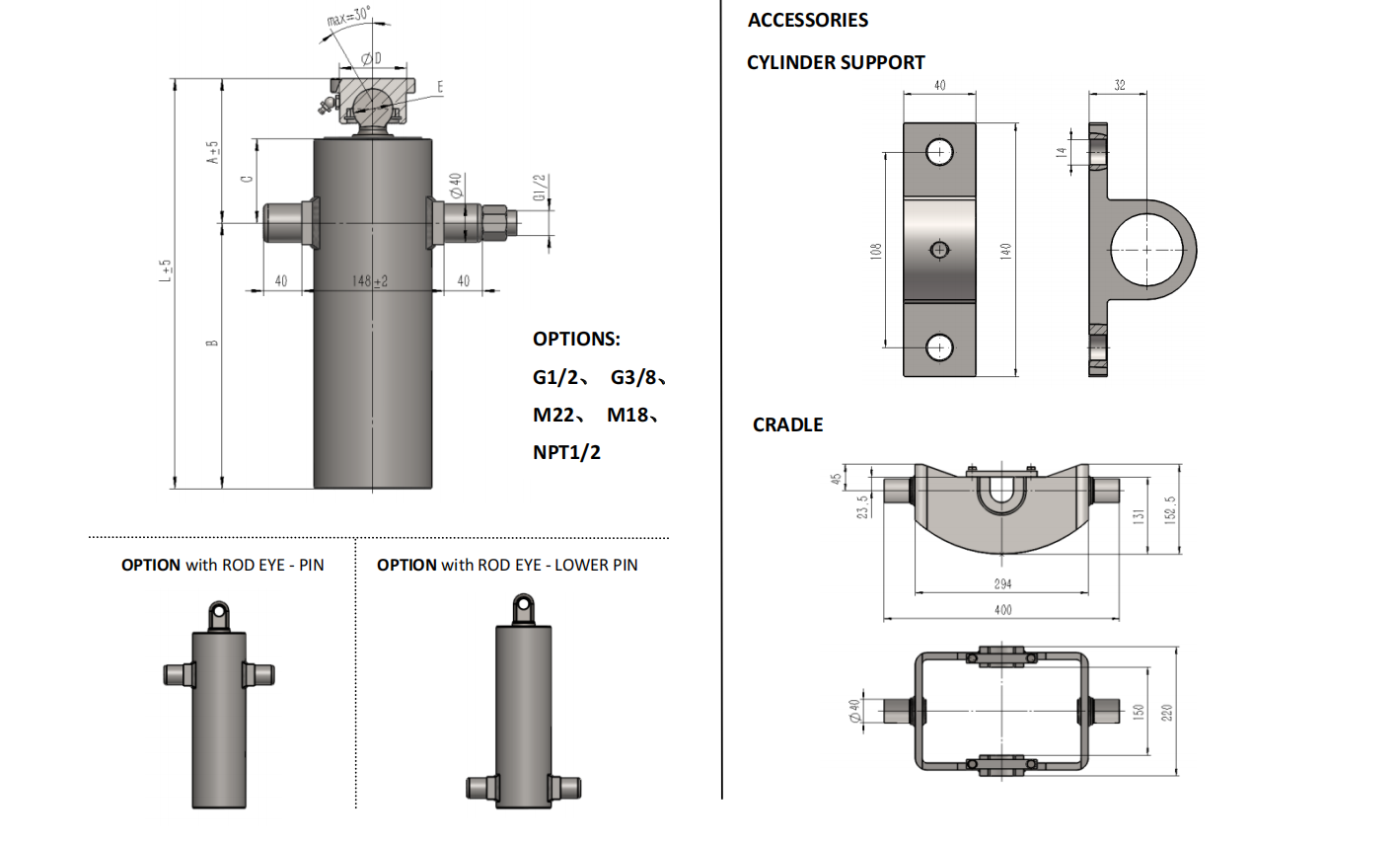

| Mõõdud L | 545 mm |
| Mõõde A | 216 mm |
| Dimensioon B | 329 mm |
| Mõõde C | 132 mm |
| Mõõde D | 92 mm |
| Mõõtmed E | 58 mm |
Ülaltoodud väärtused on transkribeeritud kerealuste teleskoophüdrauliliste silindrite tabelist kaasasolevas HCIC-2026 kataloogis, PDF-i lk 18. Trükitud tabelis on 4TG-E130x1307 real näidatud neli etappi, 1307 mm käik, 58 kg mass ja maksimaalne töörõhk 13,18 l.

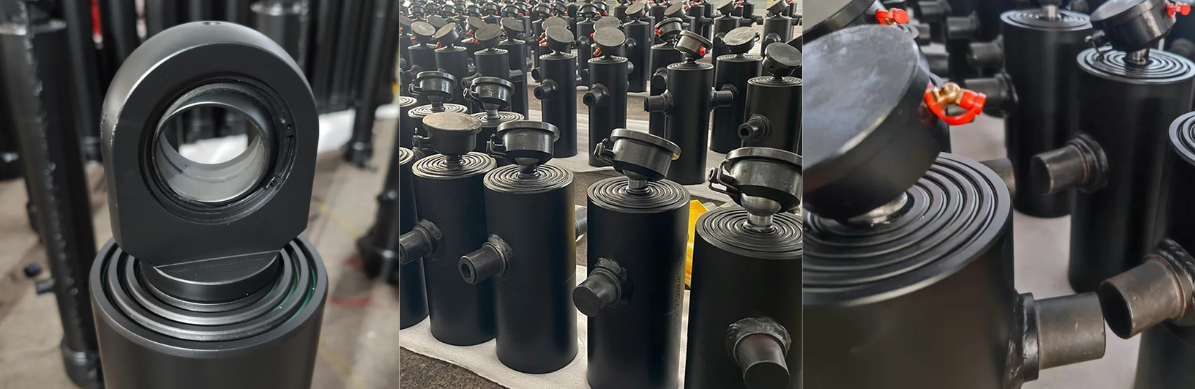

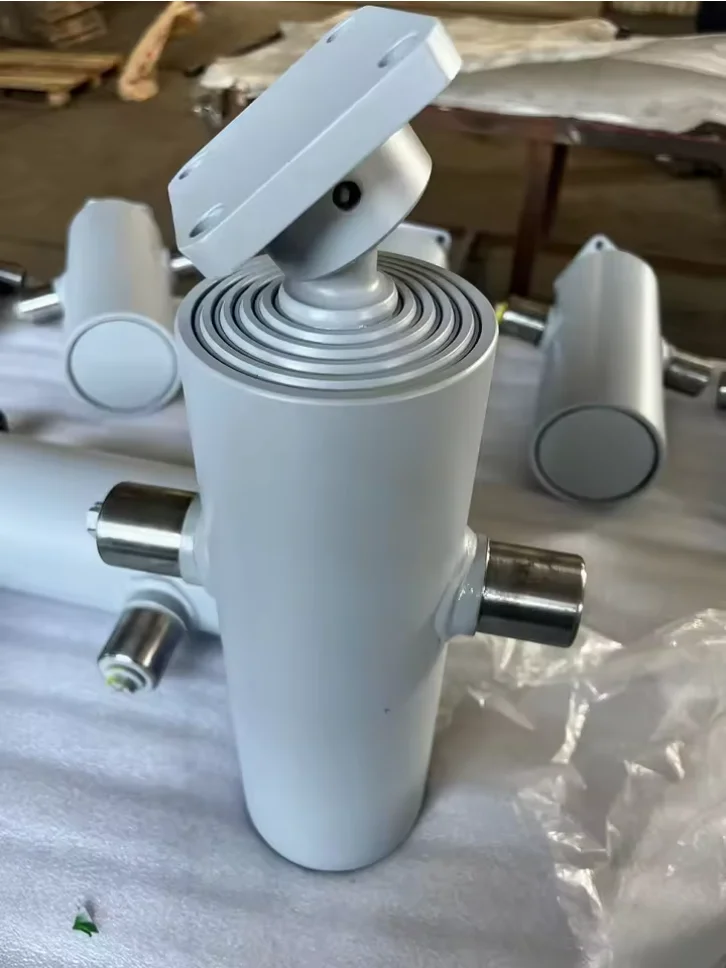

Teleskoopsilinder kasutab pesastatud astmeid, et tekitada pikem tööliikumine, ilma et oleks vaja sissetõmbamisel kogu pikkust. Selline paigutus on kasulik kallurhaagistel, kus kerealune ruum on piiratud, kuid kallutussüsteem vajab siiski piisavalt liikumist.
Mudelil 4TG-E130x1307 on neli astet ja loetletud 1307 mm käik. Selle 545 mm L-mõõt annab lähtepunkti suletud ruumi planeerimisel, kuid paigaldus peab arvestama ka silindri hoidiku, tihvti või aasa ühendusega, šassiidetailide, voolikute ja prügikasti kogu liikumisteekonnaga.
Silinder ei määra ise kallutamise tulemust. Hinge asukoht, kehakaal, koormuse jaotus, kaldenurk, pumba vooluhulk ja leevenduskaitse mõjutavad kõik tsükli jooksul vajalikku jõudu ja kiirust.
Alustage loetletud L-mõõtmetest ja A–E paigaldusmõõtmetest. Võrrelge neid haagise joonise või mõõdetud paigaldusalaga. Seejärel kontrollige silindrit läbi kogu kallutuskaare. Kui kere on suletud, võib silinder šassii tühjendada, kuid kere tõustes puutuda kokku risttala või kronsteiniga.

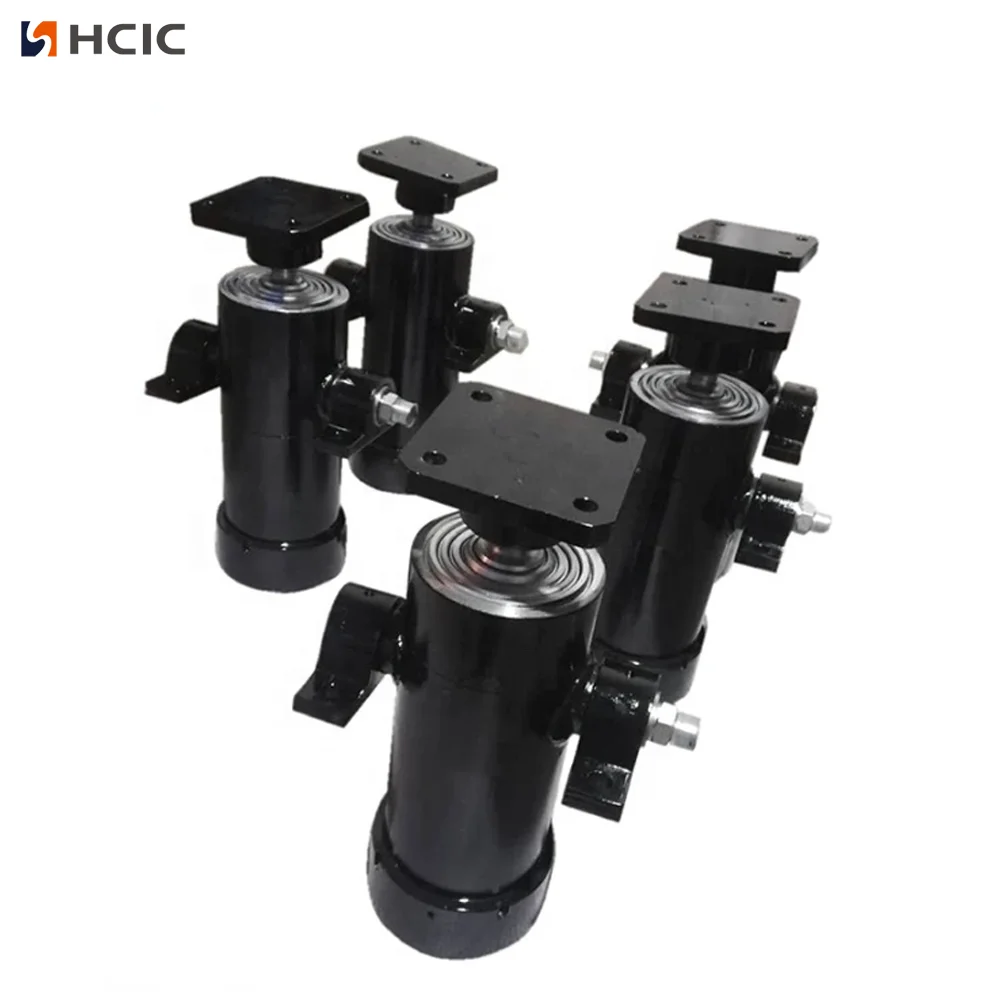

Kataloogilehel on näidatud varda silma ja alumise tihvti valikud kerealuse silindrite jaoks koos tugi-hälli viidetega. Täpne ühendus ja hälli paigutus 4TG-E130x1307 jaoks tuleks kinnitada projekti jooniselt. Ärge eeldage, et sarnase välimusega teleskoopsilinder kasutab sama tihvtide vahet või kinnitusviisi.
Silinder peaks olema toestatud ja joondatud läbi haagise kinnituskonstruktsiooni. Klambrid ei tohiks silindrit oma kohale sundida ega tekitada pikendamise ajal külgkoormust. Enne koormuse rakendamist kontrollige tihvte, hoidikut, voolikuid ja lähedalasuvaid raami osi.
Kataloogis on 4TG-E130x1307 maksimaalne töörõhk 180 baari. Pump, kaitseventiil, vooliku suurus, õli maht ja juhtimisahel tuleks selle nõude alusel üle vaadata. Töörõhk ei ole sama, mis garanteeritud tõstevõime; tegelik jõud sõltub hüdraulilisest rõhust, efektiivsest pindalast ja haagise mehaanilisest geomeetriast.

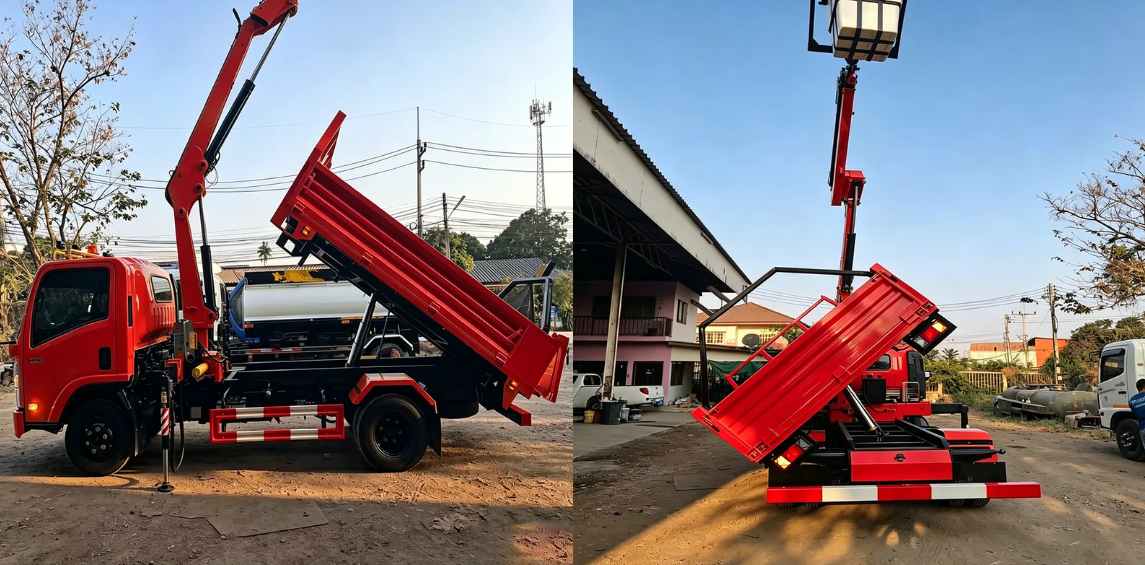

4TG-E130x1307 on asjakohane kallurhaagise projektidele, mis vajavad neljaastmelist kerealuse teleskoophüdraulilist silindrit 1307 mm käiguga. Seda võib kaaluda külgkallurite ja kolmesuunaliste kallurhaagiste paigutuste puhul, kui saadaolev paigaldusruum ja kataloogi rakenduste valik vastavad projektile.
Kataloogis on välja toodud 15–25-tonnine kallutusvõimsus. Käsitlege seda kataloogirakenduse viitena, mitte universaalse kandevõime kinnitusena. Koos tuleb hinnata haagise kere, hingekonstruktsiooni, šassii tugevust, koormuse jaotust ja hüdrosüsteemi.
4TG-E130x1307 originaalseadmete tootja või asenduspäringu jaoks saatke:
See teave aitab eristada silindri otsevahetust kinnitus- või hüdrosüsteemi ümberkujundamisest.
4TG-E130x1307 annab haagiseehitajatele defineeritud neljaastmelise kerealuse silindri valiku, mille käigupikkus on 1307 mm, mass 58 kg, maksimaalne töörõhk 180 baari, töömaht 13,7 l ja kallutusvahemik 15–25 tonni.
Enne tellimist saatke haagise joonis, paigaldusmõõtmised ja hüdraulikaandmed HCIC-le paigalduse ülevaatamiseks.
