Tootekirjeldus

Kallurite HCPGDD kahekordse toimega hüdrojõuseade on loetletud süsteemidele, mis vajavad kahte sõltumatult juhitavat kahepoolset hüdraulilist funktsiooni. HCIC-2026 kataloog tuvastab selle mudeli 1,2 GPM vooluhulga, 8-gallonise paagi, 3000 PSI ja kahe solenoidiga juhitava 4-suunalise 3-positsioonilise klapikonfiguratsiooniga.

See kahekordne paigutus võib olla asjakohane, kui üks haagise jõuallikas peab juhtima kahte eraldiseisvat kahetoimelist funktsiooni, nagu kalluri täiturmehhanism ja lisahüdrauliline funktsioon. Tegelik vooluring tuleb veel üle vaadata silindrite, aku toite, ventiilide järjestuse, vooliku paigutuse ja olemasoleva paigaldusruumi suhtes.

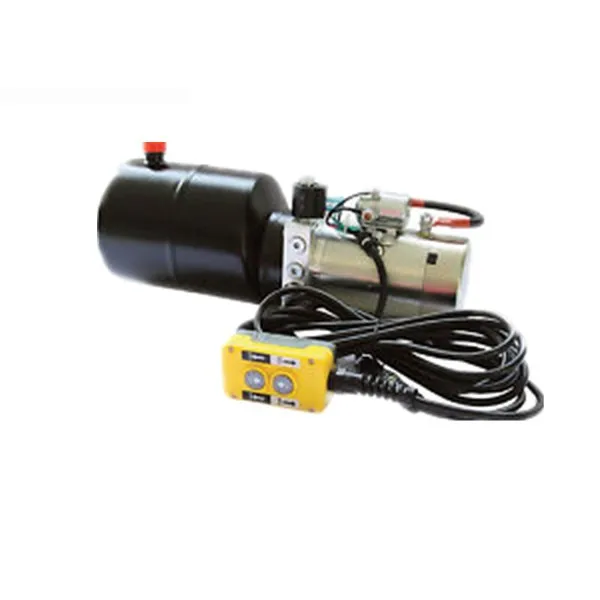

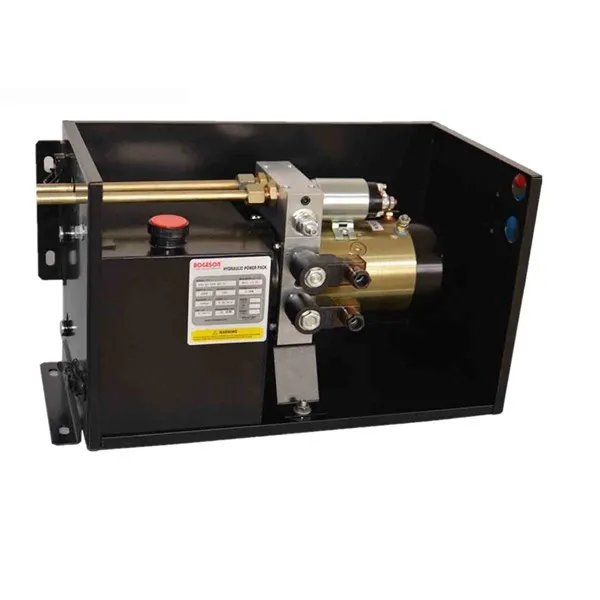

hydraulic power unit

I. HCPGDD spetsifikatsioonid

Üksus	Kataloogi teave
Mudel	HCPGDD
Tüüp	2 kahekordse toimega
Voolu	1,2 GPM
Pordi suurus	SAE nr 6
Paagi suurus	8 gal
Surve spetsifikatsioon	3000 PSI
Ventiilid	Solenoidiga töötav; 4-suunaline, 3-asendiline; 4-suunaline, 3-asendiline
Kataloogi allikas	HCIC-2026, lk 16

Tabelis on kirjas kataloogi identifitseerimisandmed. See ei määra universaalset tõstevõimet, garanteeritud tsükliaega, samaaegset vooluvõimsust ega täielikku juhtmestiku konfiguratsiooni.

II. Mida tähendab "kahekordne kahekordne toimimine".

Kahepoolse toimega hüdraulikafunktsioon vajab õli, mis on suunatud silindri mõlemale küljele. Üks suund pikendab täiturmehhanismi; tagasilöögiklapi asend saadab õli mootoriga tagasitõmbamiseks vastasküljele. HCPGDD loendis on kaks kahepoolse toimega klapi paigutust, seega erineb toiteplokk üheahelalisest kahepoolse toimega HPU-st.

OEM-haagise ehitaja jaoks on oluline küsimus, kuidas neid kahte funktsiooni kasutatakse. Kas nad jooksevad ükshaaval? Kas üks funktsioon on prioriteetne? Kas juhtimissüsteem hoiab ära vastuolulised käsud? Kui palju voolu on saadaval, kui mõlemad ahelad on aktiivsed? Neid punkte tuleks hüdraulilises skeemis kinnitada, mitte mudeli nimest eeldada.

III. Toote omadused, mis on haagise paigaldamisel olulised

3.1--Kaks kahepoolse toimega juhtimisahelat

Kataloogis on loetletud kaks solenoidjuhtimisega 4-suunalise 3-positsioonilise klapi konfiguratsiooni. See tagab kahe kahepoolse toimega funktsiooni jaoks vajaliku juhtimisstruktuuri, samas kui lõplik juhtimisloogika sõltub haagise jaoks valitud juhtmestikust, lülititest, kaugjuhtimispulditest ja masina järjestusest.

3.2--1.2 GPM kataloogivoog

Loetletud 1,2 GPM vooluhulk on täiturmehhanismi kiiruse hindamise lähtepunkt. Kui kaks funktsiooni jagavad saadaolevat pumba vooluhulka, sõltub tegelik liikumisaeg ahela paigutusest ja tööjärjestusest. Ärge esitage 1,2 GPM-i garanteeritud vooluna mõlemasse silindrisse korraga ilma süsteemi kinnituseta.

3,3-8-gallonine paak

8-gallonine paak on HCPGDD kataloogiväärtus. Õiget tööõli taset tuleb siiski kontrollida silindri mahu, vardapoolse nihke, vooliku mahu, tagasivoolu ja paagi paigaldusasendi suhtes. Suurem paak ei lahenda iseenesest alamõõdulist silindriahelat ega valet klapijärjestust.

3.3 - SAE #6 pordi ühendus

Iga hüdroühendust tuleb kontrollida haagise vooliku ja adapteri standardiga. Kinnitage, millised pordid kuuluvad iga kahepoolse toimega funktsiooni juurde, tuvastage surve- ja tagasivooluteed, tagage piisav vooliku painderaadius ja jätke juurdepääs hoolduseks.

3.4 – integreeritud haagise jõuallika paigutus

HCPGDD on loetletud HCIC kallurhaagiste HPU jaotises. Praktiline paigaldus vajab ruumi ka mootorile, reservuaarile, klapijuhtmestikule, akukaablitele ja voolikuühendustele. Enne toiteploki sulgemist tuleks arvestada tee pritsmete, vibratsiooni, kuumuse ja hooldusega juurdepääsuga.

IV. Kuhu see HPU sobib

HCPGDD saab üle vaadata kallurhaagiste puhul, mis nõuavad ühest jõuallikapaketist kahte kahepoolse toimega hüdraulilist funktsiooni. See võib olla asjakohane OEM-i konstruktsioonide, asendusprojektide ja peaajamiga ja abifunktsiooniga haagisesüsteemide puhul.

See ei ole automaatselt õige valik ühe kahepoolse toimega silindri, sisselülitamise/gravitatsiooni vähendamise ahela või süsteemi jaoks, mis vajab teistsugust voolu- ja rõhukorraldust. Rakendus peaks olema vastavuses tegeliku juhtimisjärjestusega.

V. Mida tuleb enne tellimist kinnitada

HCPGDD päringu jaoks valmistage ette:

Mõlema ühendatud silindri ava, varras ja käik
Iga funktsiooni vajalik liikumine
Olenemata sellest, kas funktsioonid töötavad eraldi või samaaegselt
Sihtmärgi pikendamise ja tagasitõmbamise ajad
Aku pinge, kaabli pikkus ja juhtlüliti paigutus
Vooliku suunamine, pordi standard ja liitmiku üksikasjad
Hüdrauliline skeem või selge vooluahela kirjeldus
Saadaval paigaldusruum ja juurdepääs teenindusele
Asendusseadme fotod ja tüübisildi teave

Need üksikasjad aitavad HCIC-l kaheahelalist vooluringi tervikliku süsteemina üle vaadata ja enne tootmist tuvastada kõik projektipõhised juhtmestiku, vooliku või juhtimisnõuded.

VI. KKK

Kas HCPGDD on ühe- või kahetoimeline?

HCIC-2026 kataloogis loetletakse HCPGDD kahe 4-suunalise 3-positsioonilise ventiili konfiguratsiooniga „2 Double Acting”.

Milline vool ja rõhk on HCPGDD jaoks loetletud?

Kataloogis on loetletud 1,2 GPM ja 3000 PSI. Iga funktsiooni jaoks saadaolev tegelik vooluhulk sõltub vooluringist ja tööjärjestusest.

Mis paagi suurust HCPGDD kasutab?

Kataloogis on loetletud 8-galloniline paak.

Kas mõlemad hüdraulikafunktsioonid saavad korraga töötada?

Mudelitabelis on ära toodud kaks kahepoolse toimega klapiahelat, kuid see ei täpsusta garanteeritud samaaegset voolu või samaaegset toimimist. Seda tuleb kinnitada hüdraulilise skeemi ja projekti töö käigus.

Mis pordi suurus on loetletud?

Kataloogis on loetletud SAE #6 HCPGDD jaoks.

Kas HCPGDD on teise kallurhaagise HPU otsene asendus?

Mitte automaatselt. Enne asendamise kinnitamist tuleb võrrelda silindri andmeid, klapi paigutust, juhtmeid, voolikuühendusi, paagi suurust ja paigaldusruumi.

VII. Järeldus

Kahepoolse toimega hüdrauliline jõuseade HCPGDD kallurhaagistele on kataloogis määratletud valik kahe kahepoolse toimega hüdraulilise funktsiooni jaoks. Selle peamised identifitseerimisandmed on 1,2 GPM vooluhulk, SAE #6 pordid, 8-gallonine paak, 3000 PSI ja kaks solenoidiga töötavat 4-suunalist 3-asendilist klapikonfiguratsiooni.

Kasuliku hinnapakkumise saamiseks saatke mõlema silindri andmed, juhtimisjärjestus, elektrivarustus, hüdroskeem ja paigaldusfotod. Seejärel saab HCIC üle vaadata, kas HCPGDD konfiguratsioon sobib haagise kogu hüdrosüsteemiga.

VIII. HCIC kohta

HCIC tarnib transpordi-, jäätmekäitlus-, ehitus- ja tööstusseadmete hüdrosilindreid, hüdrojõuseadmeid ja nendega seotud hüdrokomponente. Lõpptoote sobivust tuleb kinnitada masina täieliku konstruktsiooni ja kohaldatavate ohutusnõuete alusel.
