Mõõtmed (P*L*K): 2880x2450x2700 Laua suurus (mm):1000x500 Telgede arv:5 Lauasõit (X) (mm):800 Lauasõit (Y) (mm):500 Lauasõit (Z) (mm):500 Positsioneerimise täpsus (mm): 0,0075 Korratavus (X/Y/Z) (mm): 0,005 Spindli pöörlemiskiiruse vahemik (rpm): 1 - 8000 pööret minutis Spindli mootori võimsus (kW): 7,5 Max Laua koormus(kg):600 kg Min. Tööriista vahetamise aeg:3
Freespink viitab freespinkile, mida kasutatakse tooriku erinevate pindade töötlemiseks. Üldiselt juhitakse freesi peamiselt pöörleva liikumisega ning toorik ja frees liiguvad etteande liikumisena. Seda saab töödelda tasapinnaliselt, soonega, samuti saab töödelda mitmesuguseid kõveraid pindasid, hammasrattaid ja nii edasi.
Kvaliteetne vaiguliiv
Taiwani spindel
Taiwani kuulkruvi ja lukustusmutter
Taiwani survesilinder
Jaapani NSK laagriga Saksamaa R+W ühendus
Automaatne määrimissüsteem
Laastukonveier valikuliselt
Rakendus:

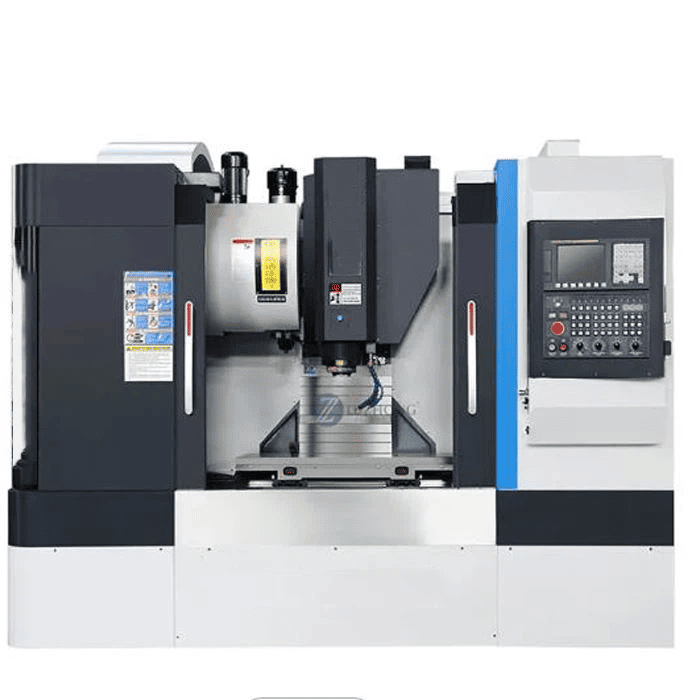

See VMC sobib mehaaniliseks töötlemiseks ja vormide valmistamiseks. See vastab töötlemisnõuetele ka töötlemata kujul.
mehaaniline töötlemine töötlemise lõpetamiseks. See võib lõpetada ka paljusid tööprotseduure, nagu freesimine, puurimine, keermestamine, puurimine jne
Kõiki parameetreid saab kohandada
Proovi parameetrid
| Ei. | Üksus | Tehnilised andmed |
|---|---|---|
| A Tööpingi tehnilised parameetrid: | ||
| 1 | Masina korpus ja kõik osad on valmistatud nanovaludest | |
| 2 | Tabeli suurus | 500×400 mm |
| 3 | T-soon (laius x kogus x vahekaugus) | 10×5×78 mm |
| 4 | Suurim koormus | 200 kg |
| 5 | Maksimaalne söödakõrgus | 280 mm |
| 6 | Kaugus spindli esiküljest töökohani | 100-280 mm |
| 7 | Kolmeteljeline käik X/Y/Z | 450/400/170 mm |
| 8 | Spindli läbimõõt | Ø100 mm |
| 9 | Spindli kiirus | 36000 pööret minutis |
| 10 | Spindli mootori võimsus | 6 kW |
| 11 | Spindli tööriista raamatukogu maht | 8 |
| 12 | Tööriistavahetuse aeg | 5S |
| 13 | Spindli koonus | ISO25 |
| 14 | Nugade raamatukogu tunnid | Servoketta pöörlemine |
| 15 | Kiire liikumiskiirus X/Y/Z | 12/12/12 m/min |
| 16 | Töötlemise kiirus | 6-12m/min |
| 17 | Positsioneerimise täpsus | ±0,006/300 mm |
| 18 | Korduv positsioneerimise täpsus | ±0,006/300 mm |
| 19 | Töödeldud pinna täpsus | ≤Ra1,6 |
| 20 | Töötlemise täpsus | ±0,01 mm |
| 21 | Valikuline neljateljeline viieteljeline | Jah |
| 22 | Telje A pöördenurk | ±105 kraadi |
| 23 | Viienda telje C-telje pöördenurk | 360 kraadi |
| 24 | Viieteljeline sidumisrežiim | 5 telg koos liigutusega |
| 25 | Tööpinge | 380V/50HZ±10% või 220V/60HZ |
| 26 | Masina suurus (l * L * K) | 1450 × 1600 × 2100 mm |
| 27 | Kehakaal | 1500 kg |
| B Tööpingi konfiguratsiooni üksikasjad kaubamärgi parameetrid: | ||
| 1 | Süsteemi konfiguratsioon | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Spindel | 6KW ülitäpne, kiire ja vaikne õlijahutusega spindel |
| 3 | Kuulkruvi | Jaapan NSK, Saksamaa RexRoth) 2005 |
| 4 | Lineaarne juhend | Taiwani HIWIN/ABBA ülitäpne juhend H25 |
| 5 | Servoüksus | Panasonicu servomootor 750W/Ncstudio |
| 6 | Traatvarda laager | Taiwani TPI täppislaager |
| 7 | Lülitav toiteallikas | Taiwan Mingi kude |
| 8 | Elektriline lüliti | Hiina chint |
| 9 | muundur | * Ruutmuundur |
1. Pukk-freespink: sealhulgas pukk-frees- ja puurimismasin, pukk-frees- ja höövelmasin ning topeltsammas freespink, kasutatakse suurte osade töötlemiseks.
2.Single samba freespink ja ühe käega freespink: endise horisontaalne freespea saab liikuda mööda kolonni juhtrööpa, pikisuunalise etteande laud; Viimase otsfreespea saab liikuda horisontaalselt piki konsooli juhtsiini, samuti saab konsool kõrgust reguleerida piki samba juhtsiini. Mõlemat kasutatakse suurte osade töötlemiseks.
3. laud ei tõsta freespinki: on kahte tüüpi ristkülikukujulist töölauda ja ümmargust töölauda, see on keskmise suurusega freespink tõstelaua freesmasina ja pukk-freespinki vahel. Selle vertikaalne liikumine saavutatakse freespea tõstmisega kolonnile.
4. Instrumentide freespink: väike tõstelaua freespink, mida kasutatakse instrumentide ja muude väikeste osade töötlemiseks.
5.Tööriista freespink: kasutatakse vormide ja tööriistade valmistamiseks, mis on varustatud vertikaalse freespea, universaalse nurgalaua ja pistiku ning muude tarvikutega, aga ka puurimiseks, puurimiseks ja interpolatsiooniks.
6.Muud freespingid: näiteks võtmeava freespink, CAM-freespink, väntvõlli freespink, valtsimisfreespink ja kandiline valuploki freespink jne, on spetsiaalsed freesmasinad, mis on valmistatud vastava tooriku töötlemiseks.

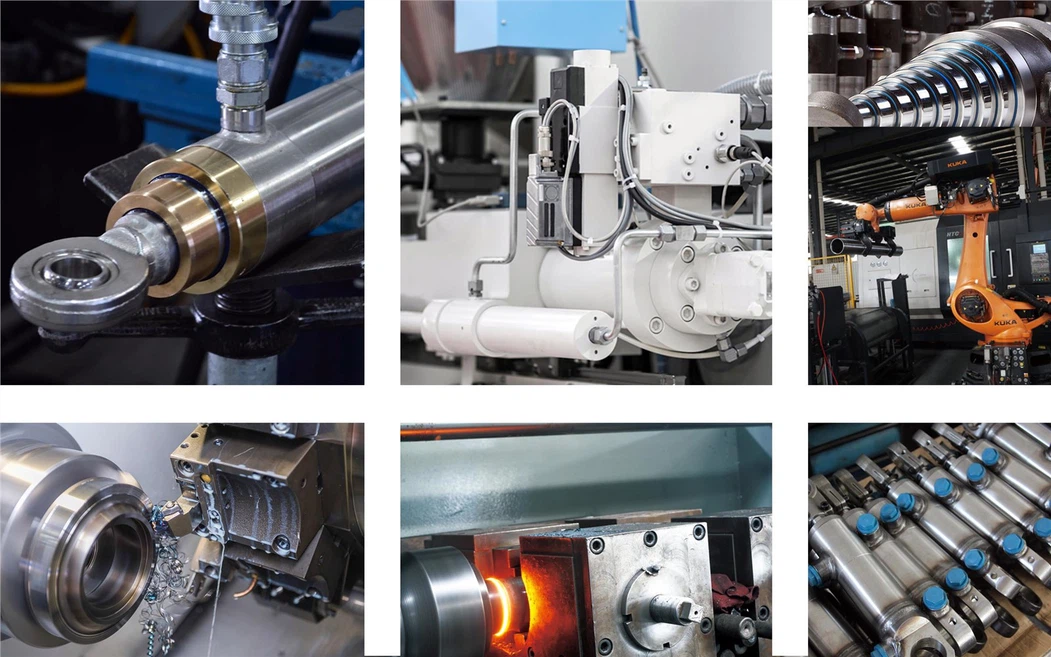

HCIC pakub kõigi hüdrosilindrite täielikku kohandamist:
