Positsioneerimise täpsus (mm): 0,01 mm Töölaua suurus(mm):500*400 Liikumine (Y-telg) (mm):400 mm Spindli mootori võimsus (kW): 6KW Mõõtmed (P*L*K): 1600*1500*2100 Kaal (KG): 1500 Tüüp: CNC-graveerimismasin Spindli pöörlemissageduse vahemik (rpm): 1000 - 36000 pööret minutis Spindlite arv: Üksikud Liikumine (X-telg) (mm):500 mm Korratavus (X/Y/Z) (mm):0,01 mm Pinge: 380V/220V Peamised müügiargumendid: multifunktsionaalne Funktsioon: freesimine, graveerimine
Oleme HCIC, võimas autode testimisseadmete ja automaatikaseadmete tarnija Hiinas. Oleme tegutsenud ligi 30 aastat, mille jooksul oleme iseseisvalt välja töötanud ja täiustanud kokku 10 000 erinevat tüüpi seadmete komplekti. Meil on Hiinas 8 tehast ja 2 teadus- ja arendustegevuse baasi, kus töötab üle 700 töötaja.
1. Valamisstruktuur on stabiilne, mõistlik ja ilus. Meie ettevõtte malm on valatud HD250 klassiga, millel on ajaline vananemine ja lõõmutamine, et malmist korpus oleks stabiilne, mitte deformeerunud ja vastupidav.
2. Kere põhiosad on samast tööstusest imporditud esimene ja teine konfiguratsiooniosa: näiteks: juhtsiinid on Taiwani Shangyinist või Yintaist või ABBAst pärit täppisklassi juhtrööpad; kruvivardad on Jaapani NSK, THK või Saksa Rexroth (Rexroth); süsteem võtab kasutusele Taiwani uue põlvkonna siini absoluutväärtuse juhtimissüsteemi ja integreeritud ajami; servomootor kasutab Jaapani Panasonicu servomootori suurt inertsust; traat kasutab Jaapani traati ja kohandatud traati.
Kõiki parameetreid saab kohandada
Proovi parameetrid
| Ei. | Üksus | Tehnilised andmed |
|---|---|---|
| A Tööpingi tehnilised parameetrid: | ||
| 1 | Masina korpus ja kõik osad on valmistatud nanovaludest | |
| 2 | Tabeli suurus | 500×400 mm |
| 3 | T-soon (laius x kogus x vahekaugus) | 10×5×78 mm |
| 4 | Suurim koormus | 200 kg |
| 5 | Maksimaalne söödakõrgus | 280 mm |
| 6 | Kaugus spindli esiküljest tööle | 100-280 mm |
| 7 | Kolmeteljeline käik X/Y/Z | 450/400/170 mm |
| 8 | Spindli läbimõõt | Ø100 mm |
| 9 | Spindli kiirus | 36000 pööret minutis |
| 10 | Spindli mootori võimsus | 6 kW |
| 11 | Spindli tööriistaraamatukogu maht | 8 |
| 12 | Tööriistavahetuse aeg | 5S |
| 13 | Spindli koonus | ISO25 |
| 14 | Nugade raamatukogu tunnid | Servoketta pöörlemine |
| 15 | Kiire liikumine X/Y/Z | 12/12/12 m/min |
| 16 | Töötlemise kiirus | 6-12m/min |
| 17 | Positsioneerimise täpsus | ±0,006/300 mm |
| 18 | Korduv positsioneerimise täpsus | ±0,006/300 mm |
| 19 | Töödeldud pinna täpsus | ≤Ra1,6 |
| 20 | Töötlemise täpsus | ±0,01 mm |
| 21 | Valikuline neljateljeline viieteljeline | Jah |
| 22 | Telje A pöördenurk | ±105 kraadi |
| 23 | Viienda telje C-telje pöördenurk | 360 kraadi |
| 24 | Viieteljeline sidumisrežiim | 5 telg koos liigutusega |
| 25 | Tööpinge | 380V/50HZ±10% või 220V/60HZ |
| 26 | Masina suurus (l * L * K) | 1450 × 1600 × 2100 mm |
| 27 | Kehakaal | 1500 kg |
| B Tööpingi konfiguratsiooni üksikasjad kaubamärgi parameetrid: | ||
| 1 | Süsteemi konfiguratsioon | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Spindel | 6KW ülitäpne, kiire ja vaikne õlijahutusega spindel |
| 3 | Kuulkruvi | Jaapan NSK, Saksamaa RexRoth) 2005 |
| 4 | Lineaarne juhend | Taiwani HIWIN/ABBA ülitäpne juhend H25 |
| 5 | Servoüksus | Panasonicu servomootor 750W/Ncstudio |
| 6 | Traatvarda laager | Taiwani TPI täppisklassi laager |
| 7 | Lülitav toiteallikas | Taiwan Ming kude |
| 8 | Elektriline lüliti | Hiina chint |
| 9 | muundur | * Ruutmuundur |

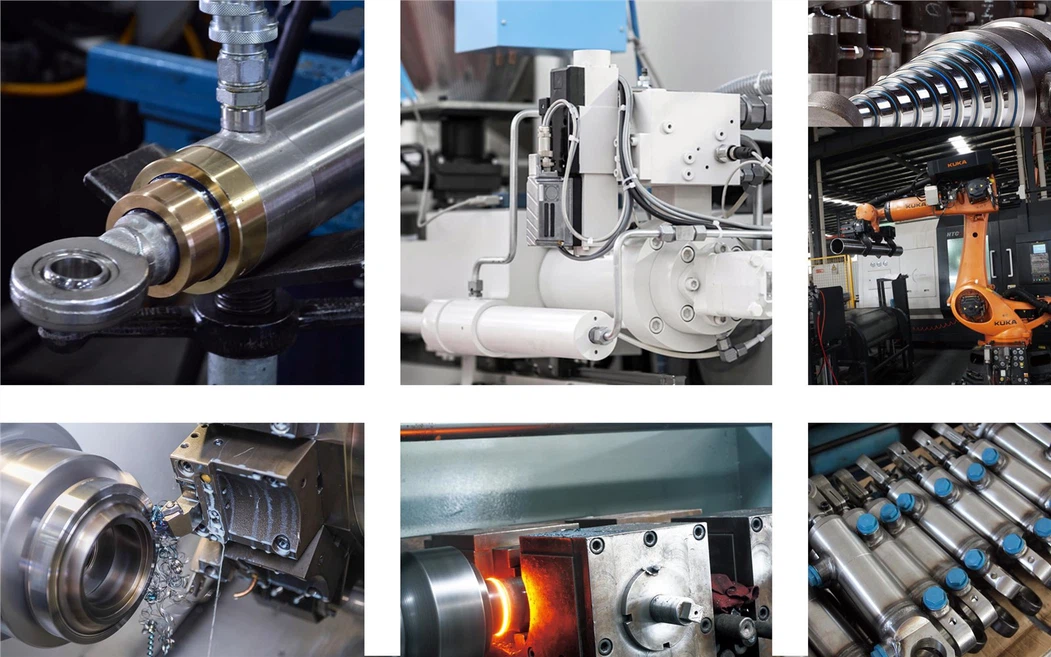

Tehase poolt kavandatud kohandatud hüdrosilindri omadused:
Kõrgmäestiku töömasinad saadavad operaatorid ehitamiseks tõsteplatvormi kaudu õhus ettenähtud kohta. Kõrge töökõrguse tõttu on sellel kõrged nõuded ohutusele, töökindlusele, mugavusele ja manööverdusvõimele. Silindritoode on realiseerinud modulariseerimise, serialiseerimise ja kerge kaalu.
1. Standardse disaini, keevitamise ja lahtitulekuvastase patenteeritud tehnoloogia kasutamine muudab toote töökindlamaks;
2. Kerge disain minimeerib kaalu ning muudab seadmed turvalisemaks ja tõhusamaks;
3. Lihtne disain, mugav lahtivõtmine ja hooldus;

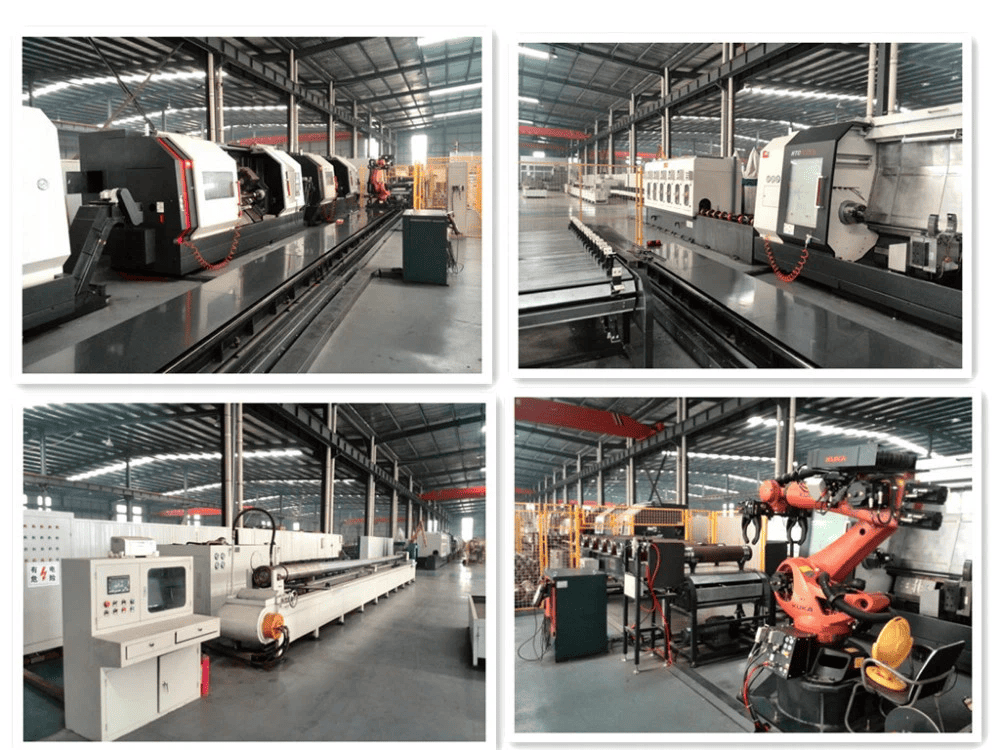

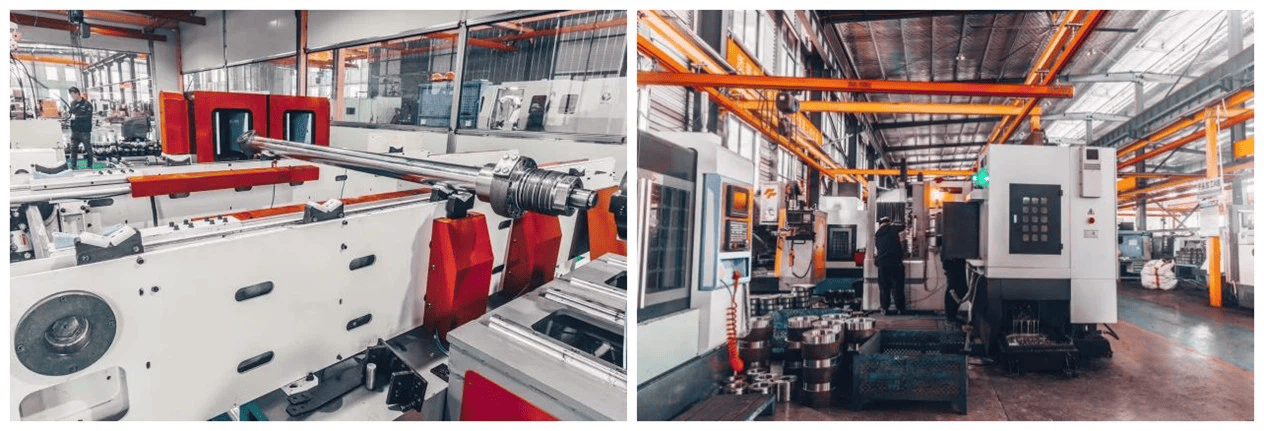

Ettevõttel on rahvusvahelised täiustatud seadmed, nagu töötlemiskeskused, täielikud digitaalsed hüdraulilised testimissüsteemid, CNC-tööpingid ja automaatsed keevitusmasinad. Erinevat tüüpi hüdrosilindrite ja jõuallikate aastane toodang võib ulatuda üle 30 000 ühiku. Kõik meie tooted läbivad enne tehasest lahkumist kõige rangema jõudluskontrolli, et tagada selle ohutus. Meie tooteid kasutatakse laialdaselt erinevates tõstukite tarvikutes, ehitusmasinates, metallurgiaseadmetes, sanitaarseadmetes ja erinevates automaatikaseadmetes.
Järgime ärifilosoofiat "kvaliteet ennekõike teenindus" ja pakume klientidele kvaliteetseid tooteid. Ettevõtet on konkurentsivõimeliste hinnaeeliste ja kvaliteetsete teenustega aastate jooksul usaldanud ja toetanud paljud kliendid. Ootan teid teenindama!
HCIC on asunud juhtpositsioonile ISO9001, CE ja muude rahvusvaheliste kvaliteedisüsteemide sertifikaatide läbimisel samas tööstusharus ning talle on mitu korda omistatud aunimetused "Teadusliku ja tehnoloogilise innovatsiooni tähtettevõte" ja "Väliskaubanduse eelkäija".
"Huachen" on alati järginud tööfilosoofiat "püüdleda edu poole kvaliteetse ja teenindades kliente tagasi", arengueesmärgist "põhineb Hiinal ja minna maailma" ning teenindusvaimu "eelkõige ausus, kõigepealt mees". Jätkame teie teenindamist parema tööstustehnoloogia, tootekvaliteedi ja parema teenindussüsteemiga ning teeme teiega koostööd edu jagamiseks.
Usalda meid! Kunagi koostööaldis, pikaajaline sõber.
1.Kuidas tagate kvaliteedi?

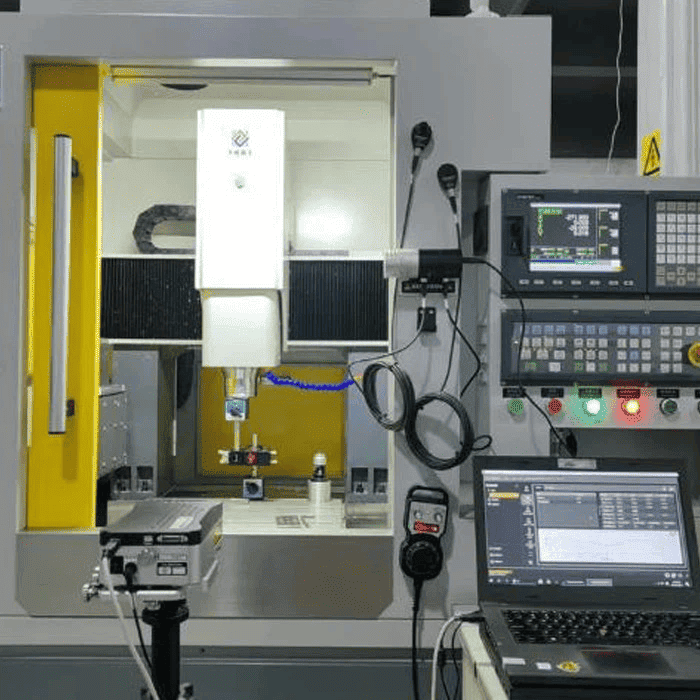

Testime ja saadame testimisvideo ostja kinnituseks enne saatmist.
2. Millal saadate tellimuse?
Kui oleme maksekinnituse saanud, anname endast parima 48 tunni jooksul.
3.Kuidas ma saan oma tellimust jälgida?
Kui teie tellimus on saadetud, saadame teile saatmise üksikasjad e-postiga.
4. Kui ma ei olnud toodetega rahul, kas ma saan kaupa tagastada?
Jah, pakume garantiiajal vahetus- ja remonditeenust.
5.Kuidas muuta meie äri pikaajaliseks ja heaks suhteks?
a. Hoiame head kvaliteeti ja konkurentsivõimelist hinda, et tagada klientidele kasu;
b. Austame iga klienti kui oma sõpra ning teeme siiralt äri ja sõbruneme nendega, olenemata sellest, kust nad pärit on.
