3-astmeline väljatõmbekomplekt hüdrosilindriga prügiauto

H-001-7041 pakkimis-/väljatõmbehüdrauliline silinder on 3-astmeline väljatõmbega hüdrosilindriga prügiauto, mis on loetletud jäätmekäitlusseadmete tootekataloogis HCIC-2026. Kataloog annab sellele 181,69-tollise käigu ja identifitseerib selle rakenduse H Pack/Eject silindrina 28YD FL / 33YD SL seadmetele.

See mudel ei ole tavaline pikk silinder, mis valitakse ainult käiguga. Jäätmeautos töötab silinder suurema laadimis-, pakkimis- või väljaviskemehhanismi sees. Olemasolev ruum, etappide järjestus, kinnituspunktid, hüdroahel ja kere liikumine on kõik olulised, kui originaalseadmete tootja või hooldusmeeskond hindab asendust.

---

I. H-001-7041 Tehnilised andmed

Kataloogikirjes ei kuvata H-001-7041 mudelispetsiifilist ava, varda läbimõõtu, töörõhku, suletud pikkust, kaalu ega pordi spetsifikatsiooni. Need väärtused tuleks tehnilise ülevaatuse käigus kinnitada, selle asemel, et neid teisest silindrist järeldada.

---

II. Kolmeetapiline ehitus- ja tööülesanne

Kolmeastmeline teleskoopsilinder kasutab pesastatud astmeid, et tagada pikk lineaarne käik, hoides samal ajal sissetõmmatud pakendi lühemana kui tavaline üheastmeline sama ulatusega silinder. Jäätmeseadmete puhul võib see paigutus aidata ühendada kompaktse paigaldusala paki või väljutusmehhanismiga, mis vajab märkimisväärset liikumist.

Silindri ülesanne on tekitada kontrollitud lineaarset liikumist. Ümbritsev ühendus ja jäätmekeha struktuur määravad, kuidas see liikumine muutub pakkivaks või väljutavaks liikumiseks. 181,69-tolline kataloogikäik on seega mehhanismi joonise põhiviide, kuid see ei ole masina kogukäigu täielik kirjeldus.

H Pack/Eject tähis näitab ballooni kataloogi rolli jäätmekäitlusmehhanismis. Rakenduseviidet 28YD FL / 33YD SL tuleks käsitleda kui rakenduse vastet uurimiseks, mitte kui universaalset kinnitust iga esilaaduri või külglaaduri kere jaoks.

---

III. Mida ostjad peaksid enne tellimist kontrollima

Rakenduse identiteet: kontrollige, kas seade on kataloogis viidatud 28YD FL / 33YD SL konfiguratsiooniga või mõne muu kerega.

1. Paigalduskeskused:Salvestage pikendatud ja sissetõmmatud kinnituse mõõtmed, tihvtide suurused, klambri geomeetria ja kronsteini laius.
2. Löögi tee:Võrrelge vajalikku pakkimise/väljaviskamise liikumist kataloogi 181,69-tollise käiguga.
3. Etapi kliirens:Kogu liikumise ajal kontrollige pesastatud astmeid vastu korpust, raami, juhtkonstruktsioone ja lähedalasuvaid voolikuid.
4. Hüdraulikaahel:Kinnitamiseks esitage töörõhk, vooluhulk, klapi paigutus ja vooliku pordi teave.
5. Laadimiskäitumine:Kirjeldage jäätmematerjali, pakkimisjärjestust, väljavisketakistust ja kõiki teadaolevaid mehaanilisi tõkkeid.
6. Teenindusruum:Jätke ruumi varda, tihendite, lavapindade, kinnituspunktide ja hüdroühenduste kontrollimiseks.

Kahjustatud juhiku, painutatud raami või keha vale joonduse parandamiseks ei tohi kasutada pika käiguga silindrit. Kui mehhanism ei ole geomeetriliselt korras, võib silindri vahetamine viia rikke ainult süsteemi teise osasse.

---

IV. Rakendused

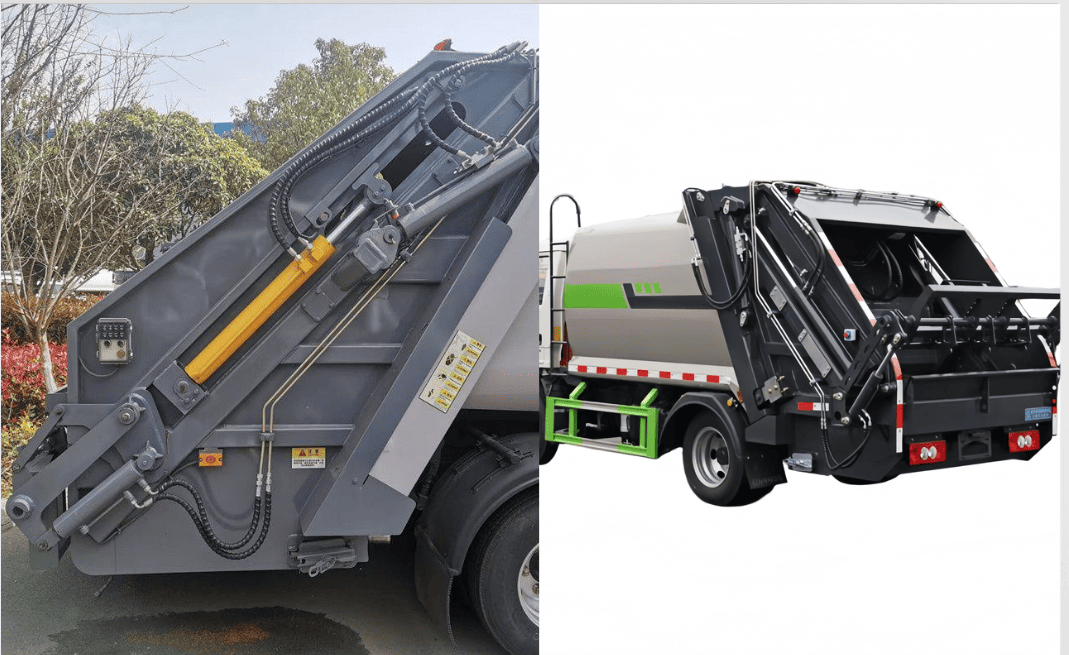

HCIC kataloogis on loetletud 28YD FL / 33YD SL jäätmeseadmete H-001-7041 pakkimise/väljaviskamise hüdrosilinder H Pack/Eject CYL teenuse jaoks. See muudab mudeli asjakohaseks OEM-i kere integreerimise, asendussilindrite ülevaatuse ja sõidukipargi hooldusprojektide jaoks, mis hõlmavad neid rakenduste viiteid.

Lõplik valik nõuab ikkagi tegelikku masinajoonist. Kere maht, pakkimismehhanism, paigalduskorraldus, töötsükkel ja hüdraulika juhtseadised võivad erineda isegi siis, kui sõidukikategooria näib olevat sarnane.

---

V. OEM-i ja asenduspäringu kontroll-loend

Saada HCIC:

• Olemasolevate silindrite fotod ja andmesildi teave
• Jäätmekeha tüüp ja kasutusviide
• Pikendatud ja sissetõmmatud paigalduskeskuse mõõtmed
• Tihvtide, klambrite ja klambrite joonised
• Vajalik liikumise ja löögi kinnitus
• Hüdraulika skemaatiline, rõhu- ja vooluteave
• Vooliku ja pordi nõuded
• Töötsükkel ja materjalitingimused
• Kogus ja sihtkoht

See teave võimaldab mudelit H-001-7041 kontrollida komplektse pakkimis-/väljaviskamismehhanismi osana, mitte käsitleda eraldiseisva varuosana.

---

VI. KKK

---

VII. Järeldus

H-001-7041 pakkimis-/väljastushüdrauliline silinder on kataloogis määratletud kolmeastmeline silinder, millel on 181,69-tolline käik ja märgitud 28YD FL / 33YD SL rakendusviide. Selle väärtus originaalseadmete valmistaja või asendusprojekti jaoks on selge lähtepunkt, mille see annab inseneridele: mudel, etappide arv, käik ja kavandatud varustuse roll on märgitud HCIC kataloogis.

Järgmine samm on mitte eeldada vahetatavust. Esitage jäätmekeha joonis, paigaldusmõõtmed, hüdraulikaahela teave ja liikumisnõuded, et HCIC saaks silindrit kogu masinaga võrrelda.

---

VIII. HCIC kohta

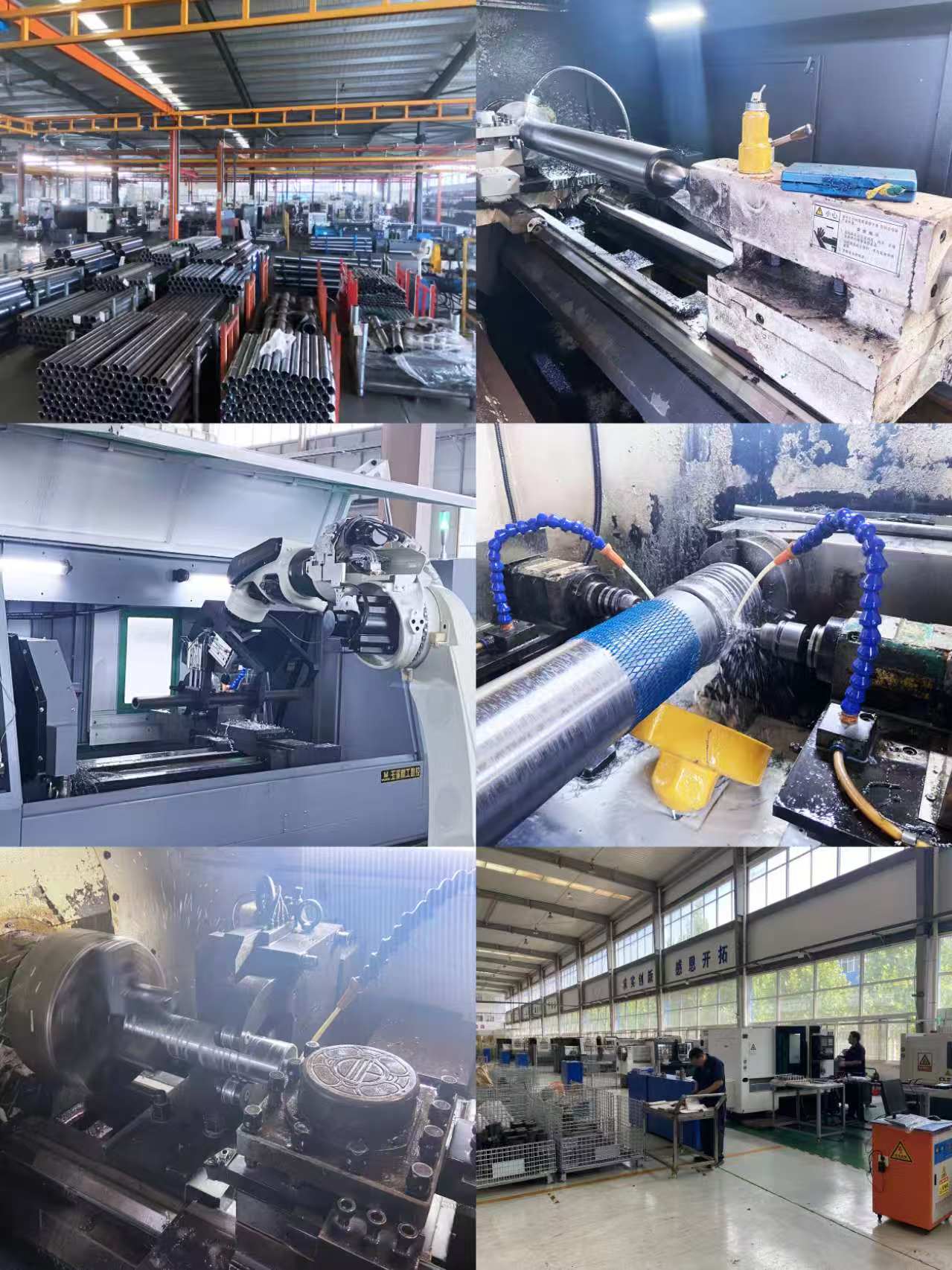

HCIC, tuntud ka kui Jinan Huachen Industrial Co., Ltd., arendab ja toodab hüdrosilindreid, hüdrojõuseadmeid ja nendega seotud hüdraulikakomponente sõidukite, jäätmekäitluse ja tööstuslike rakenduste jaoks. Toote sobivust tuleb kontrollida tegelike seadme konstruktsiooni ja töötingimustega.
